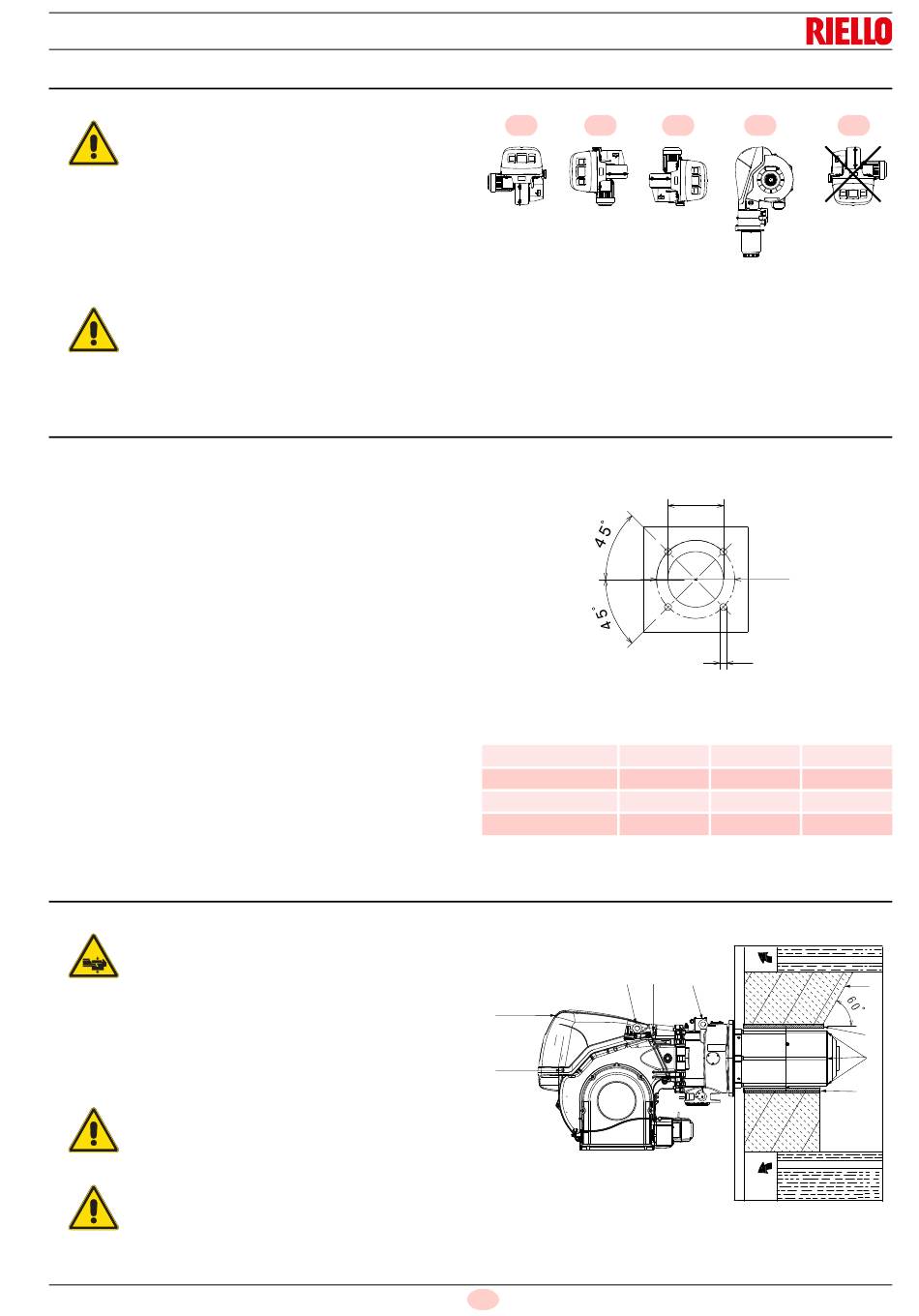

4.4

Betriebsposition

 Der Brenner ist ausschließlich für den Betrieb
in den Stellungen 1, 2, 3 und 4 (Abb. 12)
ausgelegt.
 Die Installation 1 ist zu bevorzugen, da sie
ACHTUNG
die einzige ist, die eine wie in dieser
Anleitung später beschriebene Wartung
gestattet.
 Die Installationen 2, 3 und 4 ermöglichen den
Betrieb, gestalten die Wartungsarbeiten und
Kontrollen am Flammkopf jedoch schwieriger.
 Jede andere Anordnung kann den
einwandfreien Betrieb des Geräts
beeinträchtigen.
 Die Installation 5 ist aus Sicherheitsgründen
GEFAHR
verboten.
4.5 Vorrüstung des Heizkessels
4.5.1

Setzen der Bohrungen in der Kesselplatte

Die Verschlussplatte der Brennkammer, wie auf Abb. 13
dargestellt, aufbohren (4.6Tab. M). Die Position der
Gewindebohrungen kann mit dem mitgelieferten Wärmeschild
ermittelt werden.
4.5.2 Flammrohrlänge
Die Länge des Flammrohrs muss in jedem Fall größer als die
Dicke der Kesseltür einschließlich feuerfestem Material sein.
Für Heizkessel mit vorderem Abgaszugsystem 1)(Abb. 14) oder
mit Flammenumkehrkammer muss eine Schutzschicht aus
feuerfestem Material 5) zwischen feuerfestem Material des
Kessels 2) und Flammrohr 4) vorgesehen werden.
Der feuerfeste Teil kann eine konische Form aufweisen
(mindestens 60°).
Diese Schutzschicht muss so angelegt sein, dass das Flammrohr
entnommen werden kann.
4.6

Befestigung des Brenners am Heizkessel

Durch Einhaken an den Ringen 3)(Abb. 14) ein
angemessenes Hebesystem vorbereiten,
nachdem die Befestigungsschrauben 7) der
Verkleidung 8) entfernt wurden.
 Den beigepackten Hitzeschutz am Flammrohr 4)(Abb. 14)
einpassen.
 Den gesamten Brenner in das vorher gesetzte Bohrloch des
Heizkessels einpassen (Abb. 13) und mit den beigepackten
Schrauben befestigen.
Die Abdichtung zwischen Brenner und Kessel
muss gewährleistet sein.
ACHTUNG
Bei der Befestigung des Brenners am Kessel
besonders auf die äußeren Gasleitungen 9)
(Abb. 14) achten, damit Beschädigungen
vermieden werden.
ACHTUNG
Installation
1
mm
RS 310/E O2 ULX
RS 510/E O2 ULX
RS 610/E O2 ULX
RS 810/E O2 ULX
8
7
21 D
2 3 4
D7739
D 1
D F
20149117
Ø
D1 DF
390 452
390 452
480 608
480 608
1
7
3
3
4
1
5
Abb. 12
Abb. 13
∅
M18
M18
M18
M18
Tab. M
2
5
9
5
20198297
Abb. 14
