3.13 Stellantrieb

Wichtige Hinweise
Um Unfälle, materielle oder Umweltschäden
zu vermeiden, ist es angebracht, folgende
Vorschriften einzuhalten!
ACHTUNG
Das Öffnen, Ändern oder Forcieren der
Stellantriebe ist zu vermeiden.
 Alle Eingriffe (Montagearbeiten, Installation und
Kundendienst usw.) müssen von qualifiziertem Personal
ausgeführt werden.
 Vor der Vornahme von Änderungen an der Verkabelung im
Anschlussbereich des Systems SQM4..., muss die
Kontrollvorrichtung des Brenners vollkommen vom
Stromnetz getrennt werden (allpolige Trennung).
 Um die Gefahr eines Stromschlags zu vermeiden, die
Anschlussklemmen angemessen schützen und die
Ummantelung korrekt befestigen.
 Prüfen, ob die Verkabelung in Ordnung ist.
 Ein Herunterfallen und das Aufprallen können sich negativ
auf die Sicherheitsfunktionen auswirken. In diesem Fall darf
die Einheit nicht eingeschaltet werden, auch wenn keine
erkennbaren Schäden vorhanden sind.
Während der Verkabelung oder Konfiguration
kann das Gehäuse nur für kurze Zeit entfernt
werden. Dabei ist das Eindringen von Staub
oder Schmutz in den Antrieb zu vermeiden.
ACHTUNG
Einsatz

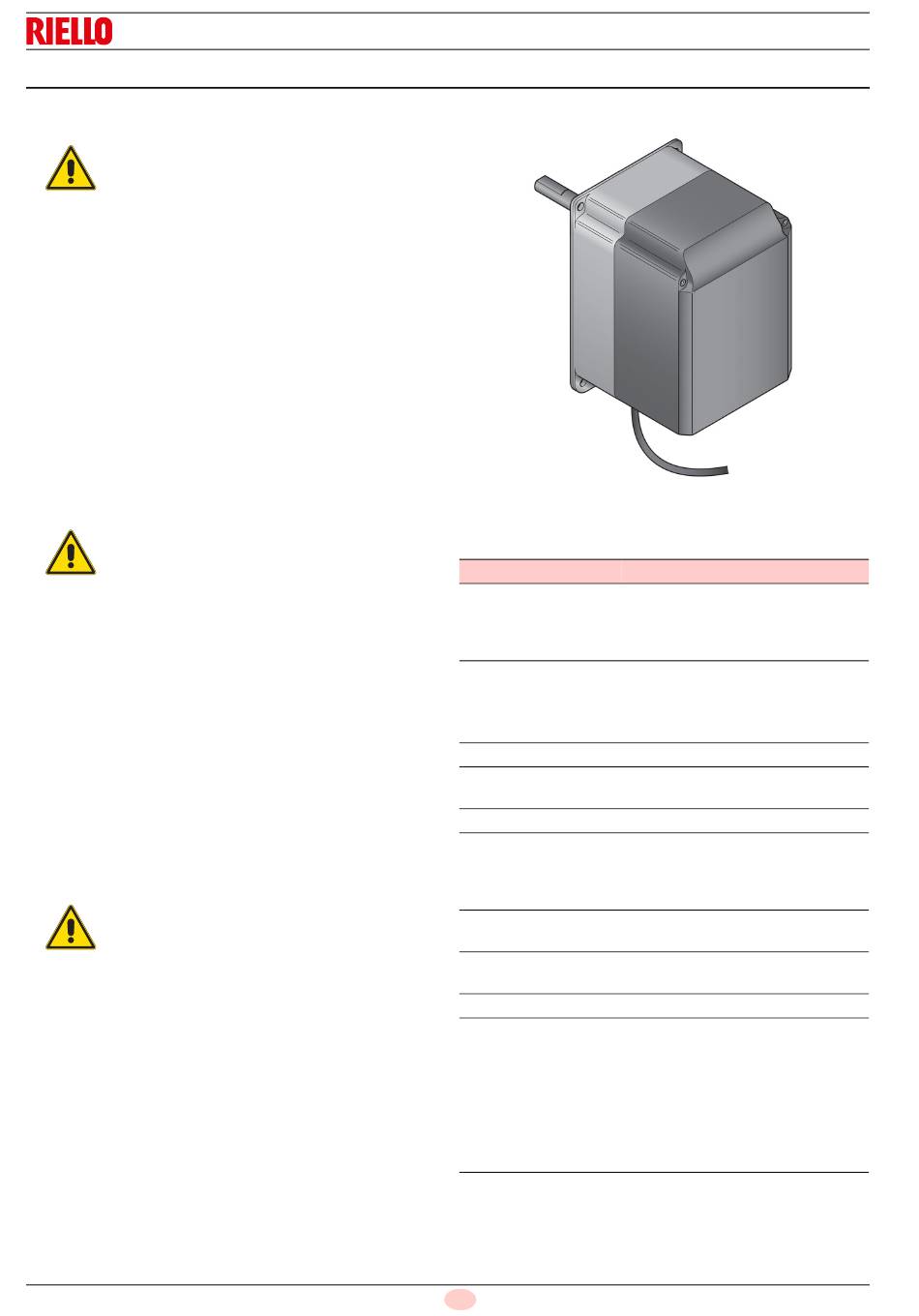

Der Aktuator (Abb. 8) dient zur Betätigung und Positionierung der
Luftklappe und der Gasklappe, ohne mechanische Hebel, aber
durch Zwischenfügen einer elastischen Kupplung. Bei Einsatz in
Verbindung mit Brennersteuerungen oder elektronischer Luft/
Brennstoff-Verhältnisregelung werden die zugehörigen
Steuerelemente in Abhängigkeit von der Brennerleistung
gesteuert.
Installationshinweise
• Verlegen Sie die Hochspannungs-Zündkabel getrennt und in
einer möglichst großen Entfernung zur Flammensteuerung
und zu anderen Kabeln.
• Das statische Drehmoment wird reduziert, wenn die
Stromversorgung des Aktuators ausgeschaltet ist.
Während der Wartung oder bei Ersatz der
Aktuatoren Acht geben, dass die
Steckverbinder nicht vertauscht werden.
ACHTUNG
20210920
Technische Beschreibung des Brenners
16
Technische Daten
Modell
Betriebsspannung AC 2 x 12 V durch das Kabel zum
Anschluss an die Basis-Einheit oder
einen getrennten Transformator
Betriebsspannung
Sicherheitsklasse Sehr niedrige Spannung mit
Sicherheitsisolierung von der
Netzspannung
Sicherheitsklasse
Leistungsaufnahme 9...15 VA
Schutzart der EN 60 529 konform, IP 54, mit
angemessenen Kabeldurchgängen
Kabelanschluss RAST3, 5 Verbinder
Drehrichtung - Gegen den Uhrzeigersinn
(Standard)
- Im Uhrzeigersinn
(Rückwärtsdrehung)
Betriebszeit (min.) für
90°
Nenndrehmoment
(max.)
Gewicht
Umgebungsbedingungen:
Betrieb
Klimatische
Bedingungen
Mechanische
Bedingungen
Temperaturbereich
Feuchtigkeit
D
D8271
Abb. 8
SQM45.295A9
10 Sek.
3 Nm
ungefähr 1 kg
DIN EN 60 721-3-1
Klasse 1K3
Klasse 1M2
-20...+60 °C
< 95 % RF
Tab. I
