Inbetriebnahme, Einstellung und Betrieb des Brenners

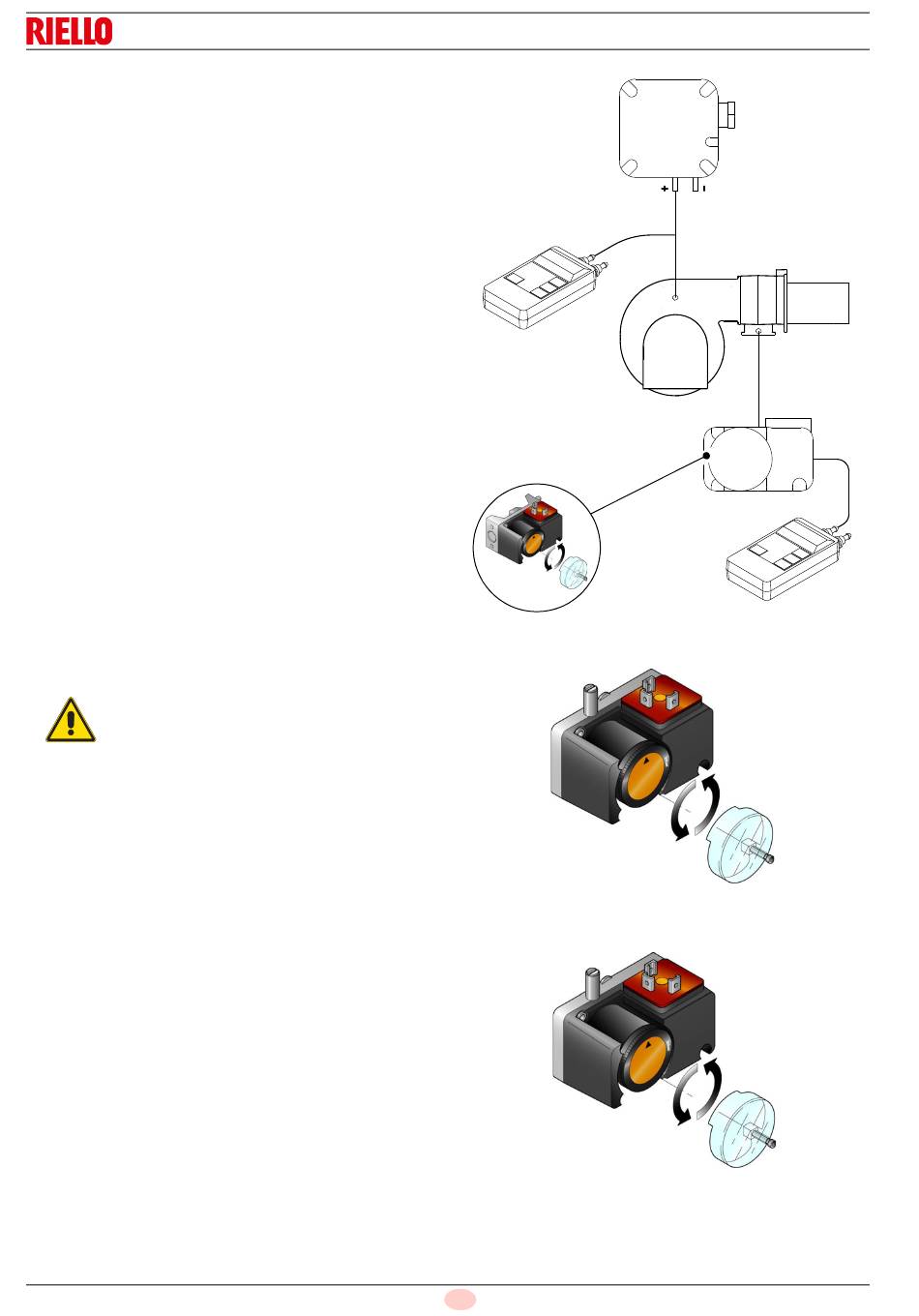

5.5.2 Gas-Höchstdruckwächter
Einstellung des Gas-Höchstdruckwächters (Abb. 30) nach
Durchführung aller anderen Einstellungen des Brenners mit auf
Skalenende eingestelltem Gas-Höchstdruckwächter ausführen.
Zum Kalibrieren des Gas-Höchstdruckwächters, ein Manometer
an dessen Druckentnahmestelle anschließen, nachdem der
Hahn geöffnet wurde.
Der Gas-Höchstdruckwächter muss auf einen Wert eingestellt
werden, der nicht über 30% des Manometerwerts liegt, wenn der
Brenner auf maximaler Leistung läuft.
Nach der Einstellung, das Manometer entfernen und den Hahn
schließen.
5.5.3 Gas-Mindestdruckwächter
Der Zweck des Gas-Mindestdruckwächters ist es, zu verhindern,
dass der Brenner aufgrund eines zu niedrigen Gasdrucks nicht
wie vorgesehen arbeitet.
Nach erfolgter Einstellung des Brenners, der Gasventile und des
Stabilisators der Gasarmatur den Gas-Mindestdruckwächter
(Abb. 31) einstellen.
Bei mit maximaler Leistung laufendem Brenner:
– ein Manometer nach dem Stabilisator der Gasarmatur
installieren (z. B. an der Gasdruckentnahmestelle zum
Flammkopf des Brenners);
– das manuelle Gasventil langsam und teilweise betätigen, bis
das Manometer einen Druckabfall von etwa 0,1 kPa (1 mbar)
anzeigt. In dieser Phase den CO-Wert im Auge behalten, der
immer unter 100 mg/kWh (93 ppm) liegen muss.
– Die Einstellung des Druckwächters erhöhen, bis er anspricht
und zum Ausschalten des Brenners führt;
– das Manometer entfernen und den Hahn der für die Messung
verwendeten Druckentnahmestelle schließen;
– das manuelle Gasventil vollständig öffnen.
1 kPa = 10 mbar
ACHTUNG
5.5.4 Druckwächter Kit PVP
Den Druckwächter der Dichtheitskontrolle (Kit PVP)(Abb. 32)
gemäß den dem Kit beiliegenden Anweisungen einstellen.
20210920
D3856
36 D
PA
20181543
PGM
Abb. 30
D3855
Abb. 31
D3855
Abb. 32
