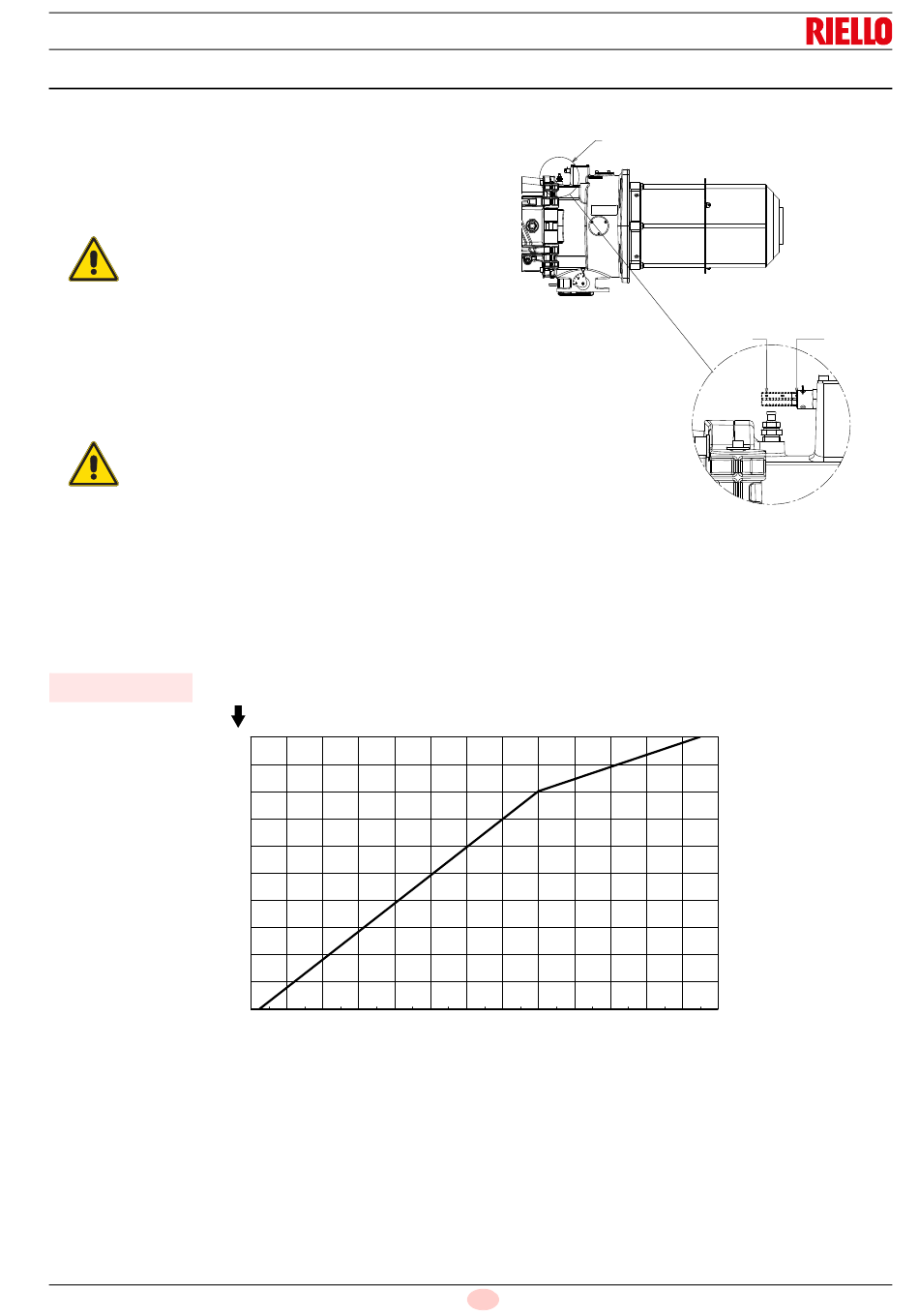

Flammkopfeinstellung
Die Schraube 1) drehen, bis die Kerbe mit der Vorderfläche der
Schraube selbst übereinstimmt.
Der Flammkopf wird durch Drehen der Schraube 1) gegen den
Uhrzeigersinn geöffnet.
Der Flammkopf wird durch Drehen der Schraube 1) im
Uhrzeigersinn geschlossen (Abb. 17).
Der Brenner wird werksintern mit einem auf die
Kerbe 0 eingestellten Flammkopf reguliert
(Abb. 17).
ACHTUNG
Diese Einstellung ermöglicht es, die beweglichen
Teile während des Transports des Brenners zu
sichern.
HINWEIS:
Je nach spezifischer Anwendung kann die Einstellung
geändert werden.
Der Flammkopf kann innerhalb der folgenden
Bereiche eingestellt werden:
RS 310/E O2 ULX: 0 - 10
ACHTUNG
RS 510/E O2 ULX: 0 - 10
RS 610/E O2 ULX: 0 - 8
RS 810/E O2 ULX: 0 - 16
Eine Einstellung außerhalb dieser Bereiche ist
nicht möglich.
RS 310/E O2 ULX
Anz. Kerben (Luft = Gas)
10
9
8
7
6
5
4
3
2
1
0
1200
1400
1600
1800
2000
Maximale Brennerleistung (kW)
Installation
Vor dem Starten des Brenners die Einstellungen entsprechend
der gewünschten und im Diagramm (Abb. 18 und Abb. 19)
angegebenen Leistung vornehmen.
2200
2400
2600
2800
3000
23
D
1
20198298
0
S10332
3200
3400
3600
3800
MAX
Abb. 17
Abb. 18
