Gasversorgung; Gasversorgungsleitung (Beispiel) - Für Nähere Details Zur Funktionsweise Ist Bezug Auf Das Handbuch Der Gasarmatur Zu Nehmen; 4.11.2 Gaszuleitung; Gasarmatur - Riello Rs 610/E O2 Ulx Installations-, Bedienungs- Und Wartungsanleitung

4.11

Gasversorgung

Explosionsgefahr durch Austreten von Brennstoff
bei vorhandener entzündbarer Quelle.
Vorsichtsmaßnahmen: Stöße, Reibungen,
Funken, Hitze vermeiden.
Vor jedem Eingriff am Brenner ist zu prüfen, ob das
Absperrventil für den Brennstoff geschlossen ist.
4.11.1 Gasversorgungsleitung (Beispiel) - Für nähere Details zur Funktionsweise ist Bezug auf das Handbuch der
Gasarmatur zu nehmen

4.11.2 Gaszuleitung

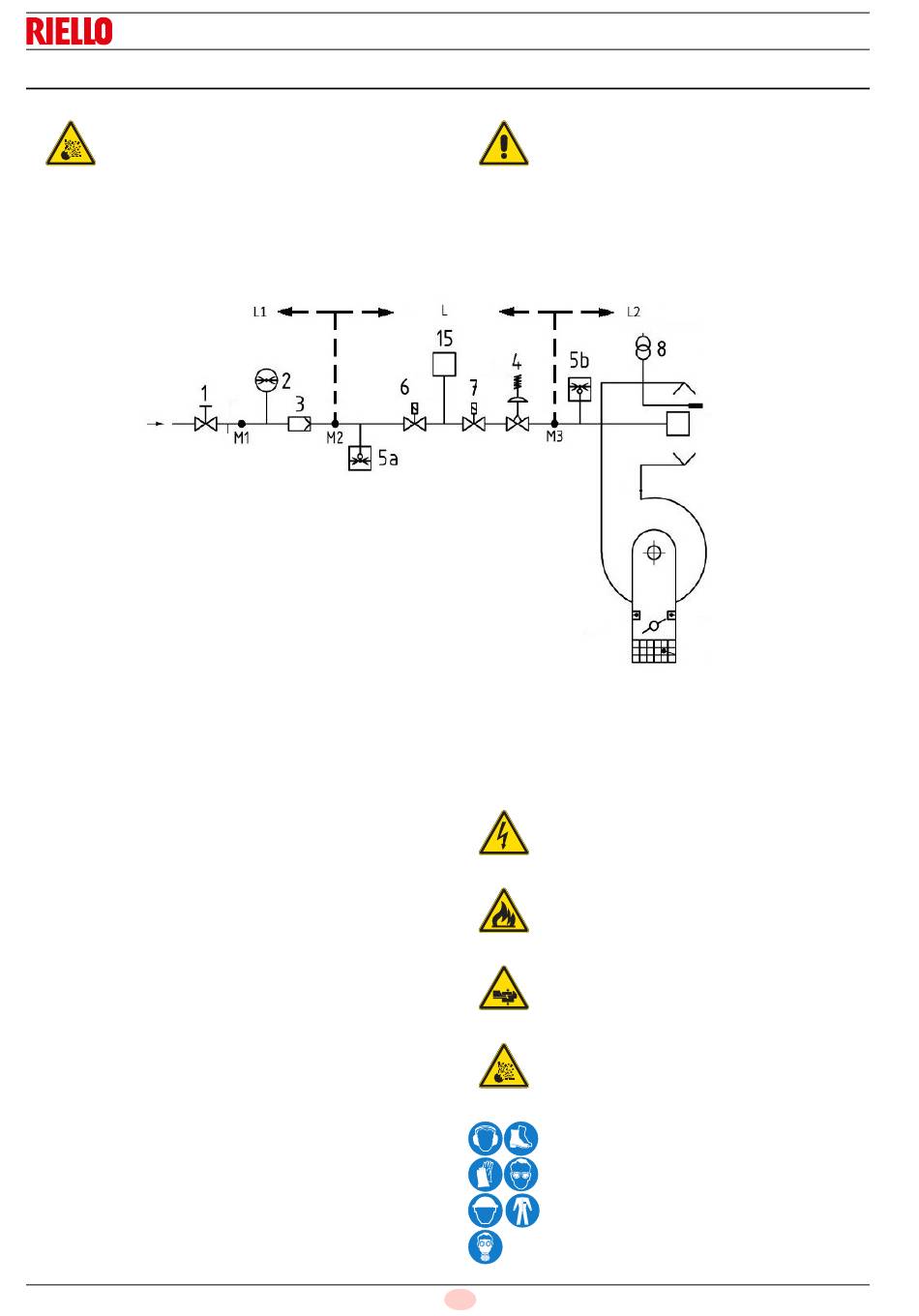

Legende (Abb. 22)
1 Sperrventil mit Handbetätigung
2 Manometer
3 Filter
4 Druckregler
5 a Niederdruck-Schutzvorrichtung
5b Gas-Höchstdruckwächter
6 Erstes Sicherheitsabsperrventil
7 Zweites Sicherheitsabsperrventil
8 Zündvorrichtung
15 Ventilkontrollsystem
B Gasarmatur - separat geliefert
L1 Vom Installateur auszuführen
L2 Brenner
M1 Druckausgang
M2 Druckausgang
M3 Druckausgang
20210920
Installation
Die Installation der Brennstoffzuleitung muss von
befugtem Fachpersonal in Übereinstimmung mit
den geltenden Normen und gesetzlichen
Vorschriften vorgenommen werden.
ACHTUNG
4.11.3

Gasarmatur

Ist gemäß der Norm EN 676 zugelassen und wird getrennt vom
Brenner geliefert.

4.11.4 Installation der Gasstrecke

Schalten Sie die Stromversorgung durch
Betätigen des Hauptschalters der Anlage ab.
GEFAHR
Kontrollieren Sie, dass kein Gas austritt.
Bewegen Sie die Gasarmatur vorsichtig:
Quetschgefahr der Gliedmaßen.
Vergewissern Sie sich, dass die Gasstrecke
richtig installiert ist, prüfen Sie, dass keine
Brennstoff-Leckagen vorliegen.
Der Bediener muss bei den Installationsarbeiten
die notwendige Schutzausrüstung verwenden.
26 D
Abb. 22
S10196
