Beschreibung des Brenners
RS 810
19
20223199
1
Heberinge
2
Gebläserad
3
Gebläsemotor
4
Stellantrieb der Luftklappe
5
Gasdrucknahmestelle des Flammkopfs
6
Flammkopf
7
Zündelektrode
8
Stauscheibe
9
Schalttafelverkleidung
10 Gasdrossel-Stellantrieb
11 Einlass der Gebläseluft
12 Muffe
13 Abschirmung zur Befestigung am Heizkessel
14 Gasdrossel
15 Schieber
16 Schraube zum Bewegen des Flammkopfs
17 Steuerhebel der Luftklappe mit Abstufung
18 Luftdruckwächter
19 Luftdrucknahmeanschluss des Flammkopfs
20 Gas-Höchstdruckwächter mit Druckanschluss
21 Flammenfühler
22 Scharniereinheit zur Öffnung des Brenners
23 Drucknahmeanschluss für Luftdruckwächter „+"
25 Adapter für Gasstrecke
26 Angabe zur Steuerung der Drehrichtung
des Gebläsemotors
27 Flammensichtfenster
28 Auslegung für Kit Flammenfühler
30 Transparenter Schutz
20210920
Technische Beschreibung des Brenners
9
30
17
20
27
12
27
22
5
16
1
11
4
14
28
1
18
19
20
10
2
26
Die Öffnung des Brenners kann sowohl rechts als
auch links erfolgen, ohne Einschränkungen
aufgrund der Seite der Brennstoffzufuhr.
Vor der Öffnung des Brenners ist Bezug auf den
Absatz „Zugriff auf den inneren Teil des
Flammkopfs" auf Seite 22 zu nehmen.
ACHTUNG
D
6
15
7
12
13
23
25
3
21
8

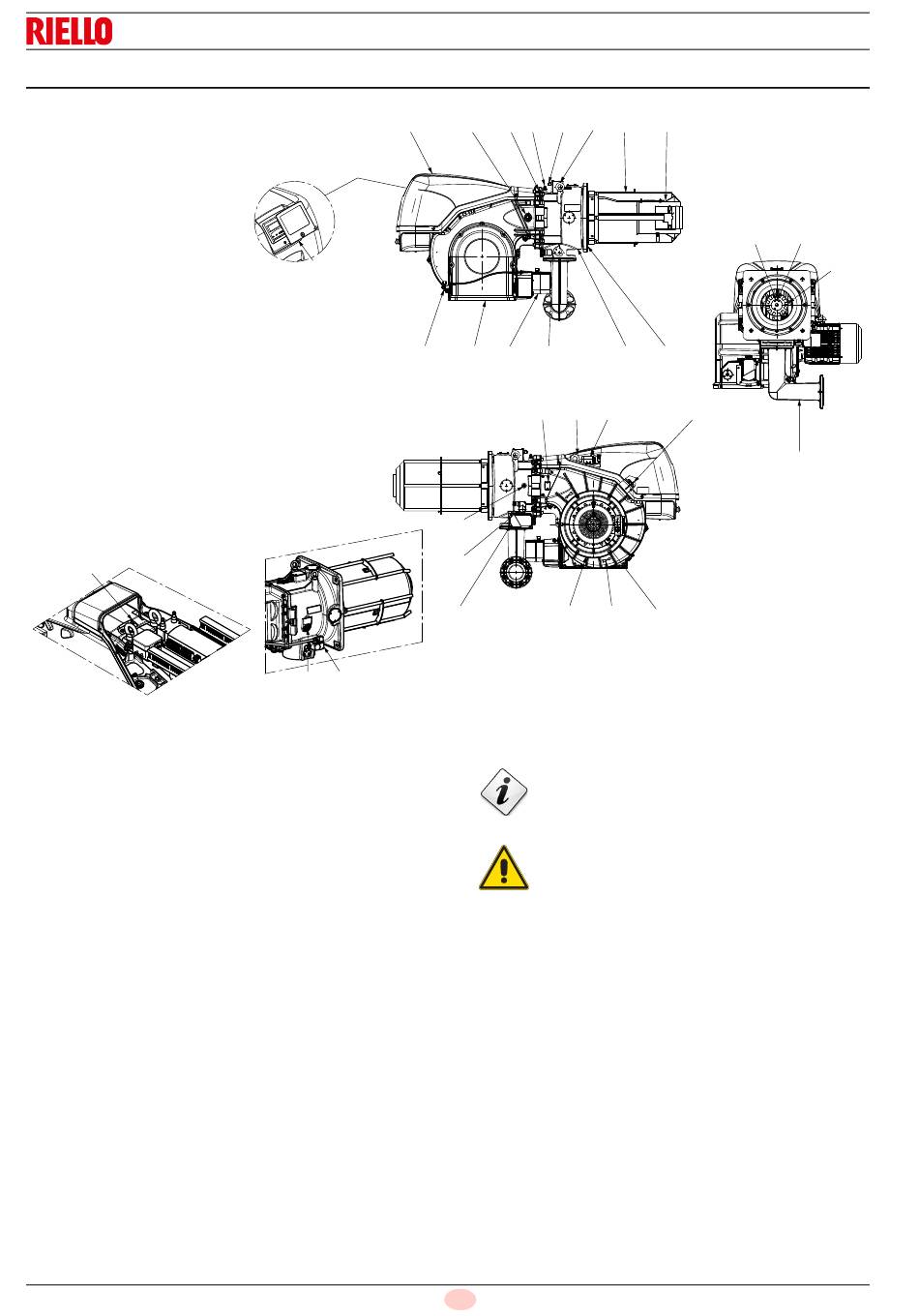

Abb. 5
