Inbetriebnahme, Einstellung und Betrieb des Brenners
5.3

Starten des Brenners

Den Brenner über den Trennschalter an der Schalttafel des
Heizkessels mit Strom versorgen.
Die Thermostate/Druckwächter schließen.

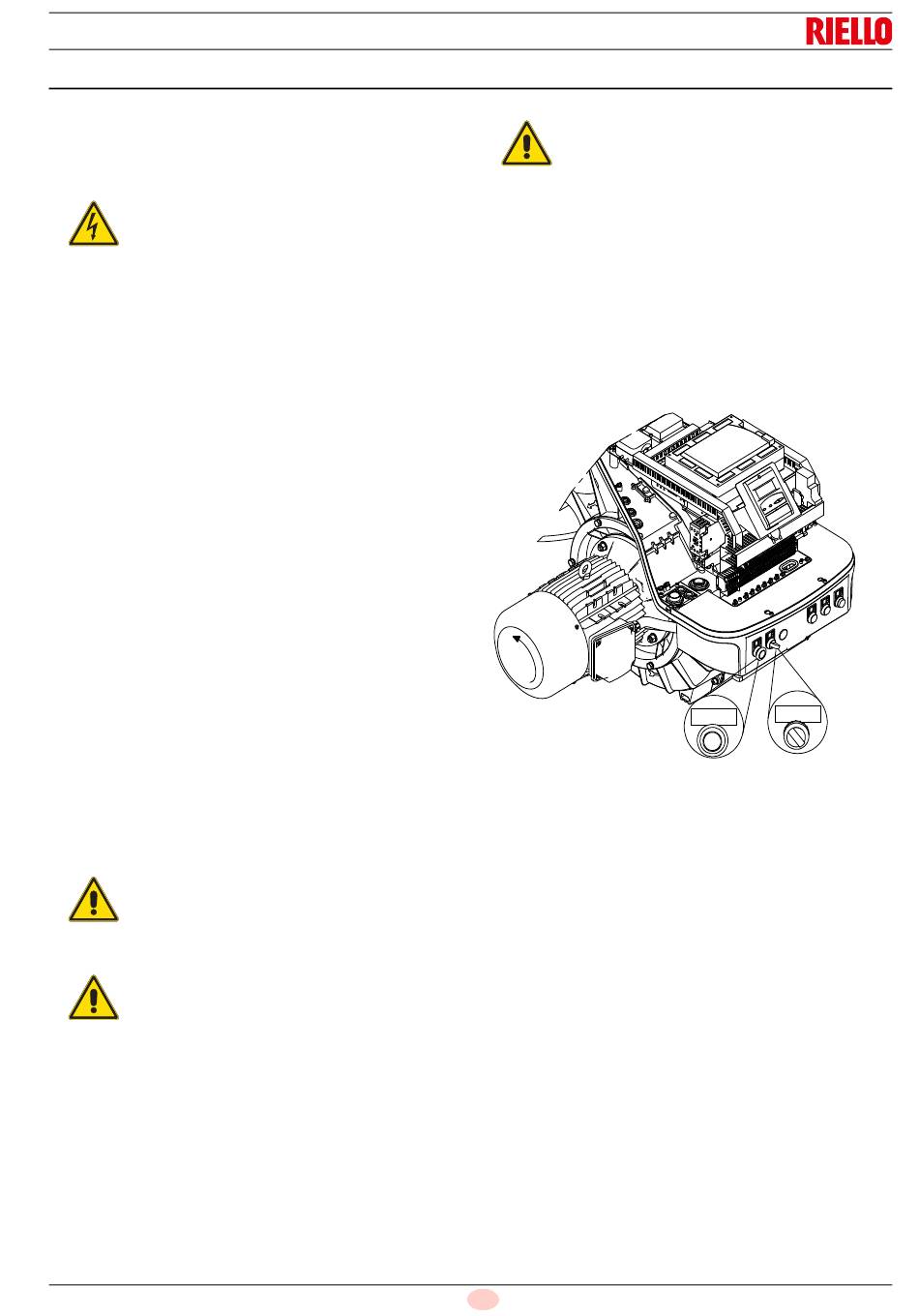

Den Schalter Abb. 28 auf die Position „AUTO" stellen.
Überprüfen, dass die Lampen oder die Tester, die
an den Magnetventilen angeschlossen sind, oder
die Kontrollleuchten an den Magnetventilen den
spannungsfreien Zustand angeben.
GEFAHR
Sollten sie auf das Anliegen von Spannung
hinweisen, muss der Brenner sofort gestoppt und
die elektrischen Verbindungen müssen überprüft
werden.
Beim Anlaufen des Brenners die Drehrichtung des
Motors überprüfen, siehe (Abb. 28).
Da der Brenner keine Vorrichtung zur Steuerung
der Phasensequenz hat, könnte die Motordrehung
nicht korrekt erfolgen.
Sobald der Brenner startet, sich vor das
Kühlgebläse des Gebläsemotors stellen und prüfen,
dass dieser sich gegen den Uhrzeigersinn dreht.
Andernfalls:
 den Schalter von Abb. 28 auf die Position „0" stellen und
warten, bis sich die Flammensteuerung ausschaltet;
 den Brenner von der Stromversorgung trennen;
 die Phasen an der Dreiphasenstrom-Versorgung umstecken.
Nach Beendigung des oben beschriebenen Verfahrens sollte der
Brenner zünden.
Wenn der Motor anläuft, aber keine Flamme erscheint und die
Flammensteuerung in Störabschaltung geht, diese aufheben und
den Start wiederholen.
Sollte der Brenner weiterhin nicht zünden, kann sein, dass das
Gas nicht innerhalb der Sicherheitszeit von 3 Sekunden zum
Flammkopf gelangt. In diesem Fall muss der Gasdurchsatz beim
Zünden erhöht werden.
Das U-Rohr-Manometer (Abb. 27 auf Seite 32) zeigt den
Gaseintritt an der Muffe an.
Sollten weitere Störabschaltungen des Brenners auftreten,
Bezug auf den Abschnitt „Entstörverfahren" im mitgelieferten
Handbuch der Flammensteuerung nehmen.
Bei Abschalten des Brenners den Brenner nicht
mehrmals hintereinander entriegeln, um so
Schäden an der Installation zu vermeiden. Falls
der Brenner zum dritten Mal eine Störabschaltung
ACHTUNG
vornimmt, kontaktieren Sie den Kundendienst.
Sollten weitere Störabschaltungen oder
Störungen des Brenners auftreten, dürfen die
Eingriffe nur von befugtem Fachpersonal
entsprechend den Angaben in diesem Handbuch
GEFAHR
und gemäß den geltenden gesetzlichen
Vorschriften und Normen durchgeführt werden.
Nach erfolgter Zündung den Brenner vollständig einstellen.
Weitere Schnittstellen und Funktionen zum Datenaustausch mit
dem Computer, zur Fernsteuerung oder Integration in zentrale
Überwachungssysteme sind je nach der Anlagenkonfiguration
erhältlich.
Das erste Anfahren, wie auch alle weiteren
Arbeiten zur inneren Einrichtung des
Regelsystems oder zur Erweiterung der
Grundfunktionen erfordern den Zugang mittels
ACHTUNG
Kennwort und sind dem Personal des
technischen Kundendienstes vorbehalten. Dieses
verfügt über eine spezielle Ausbildung zur
internen Programmierung des Gerätes und zur
spezifischen, mit diesem Brenner umgesetzten
Anwendung.
Das Handbuch für das erste Anfahren und die Synchronisierung
der Kurve wird mit dem Brenner geliefert.
Auf Anfrage ist die vollständige Anleitung zur Kontrolle und
Einstellung aller Parameter verfügbar.
20097834
33 D
EMERGENCY
0 AUTO
STOP
Abb. 28
