Um den an der Entnahmestelle P1) (Abb. 25) erforderlichen
Gasdruck zu berechnen, die MAX. Leistung einstellen, bei der
Brenner arbeiten soll:
– den nächstgelegenen Leistungswert ermitteln.
– Den Druck am Anschluss P1)(Abb. 23) ablesen.
– Diesen Wert zum geschätzten Druck in der Brennkammer
addieren.
Beispiel RS 510/E O2 ULX mit Erdgas G20:
Maximale erforderliche Leistung des Brenners: 3000 kW
Gasdruck bei einer Leistung von 3000 kW
Druck in der Brennkammer
An der Entnahmestelle P1)(Abb. 23) erforderlicher Druck.
Die Daten von Wärmeleistung und Gasdruck
am Brennerkopf beziehen sich auf den Betrieb
mit vollkommen geöffneter Gasklappe (90 °).
ACHTUNG
Installation
= 90 mbar
= 10 mbar
90 + 10 = 100 mbar
29 D
P1
20198299
P4

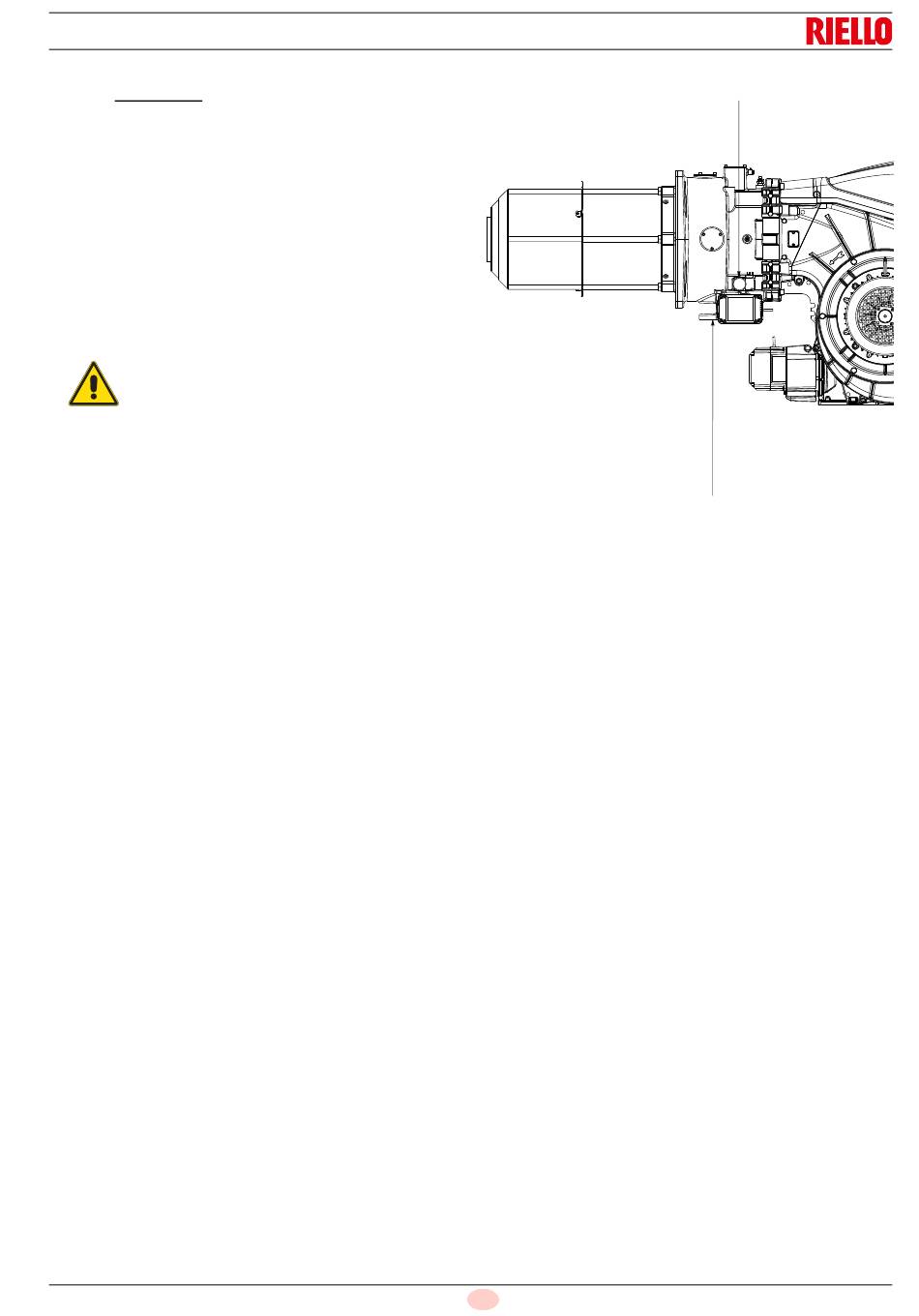

Abb. 25
