4.9

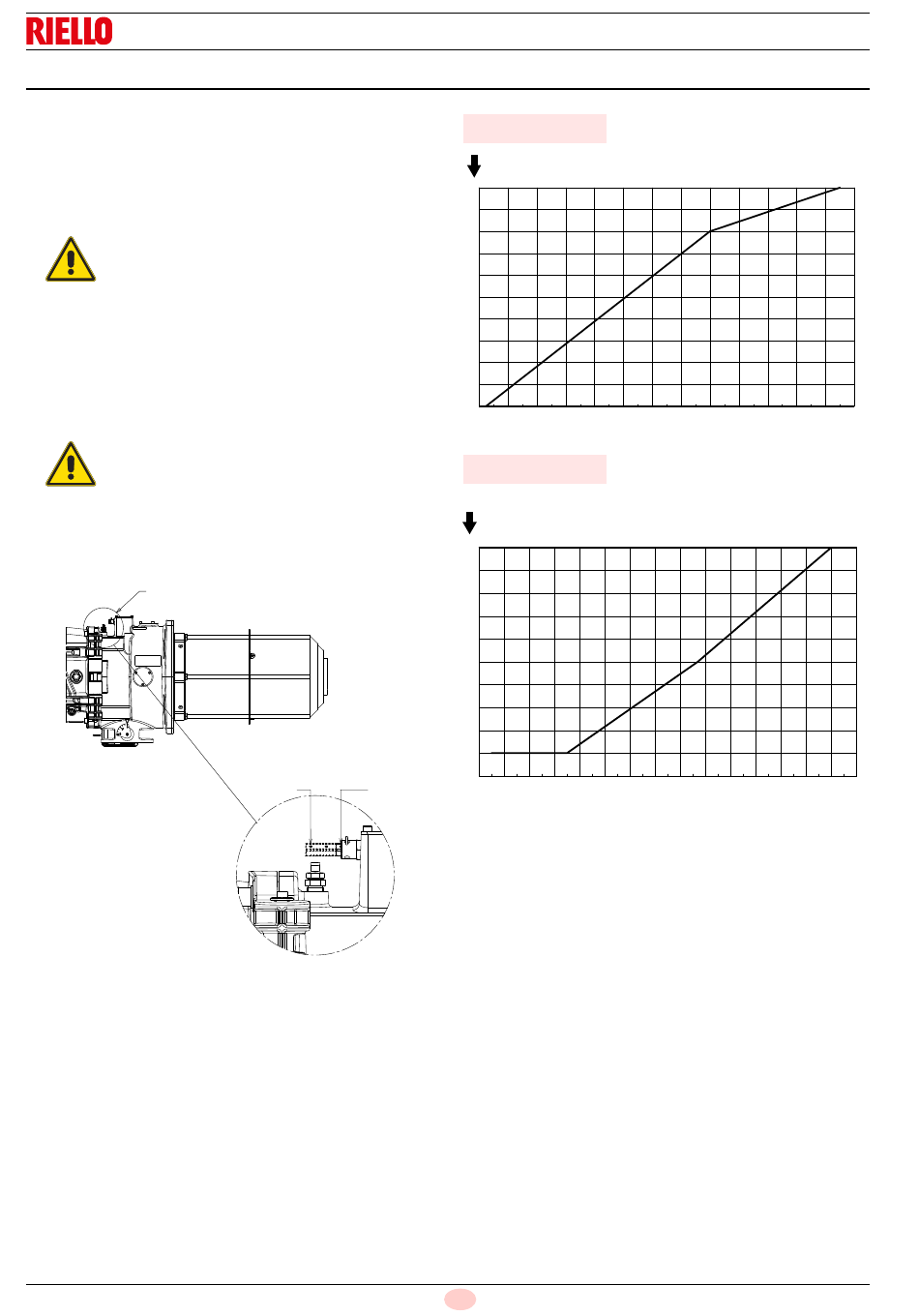

Flammkopfeinstellung

Die Schraube 1) drehen, bis die Kerbe mit der Vorderfläche der
Schraube selbst übereinstimmt.
Der Flammkopf wird durch Drehen der Schraube 1) gegen den
Uhrzeigersinn geöffnet.
Der Flammkopf wird durch Drehen der Schraube 1) im
Uhrzeigersinn geschlossen (Abb. 16).
Der Brenner wird werksintern mit einem auf die
Kerbe 0 eingestellten
(Abb. 16).
ACHTUNG
Diese Einstellung ermöglicht es, die beweglichen
Teile während des Transports des Brenners zu
sichern.
HINWEIS:
Je nach spezifischer Anwendung kann die Einstellung
geändert werden.
Der Flammkopf kann innerhalb der folgenden
Bereiche eingestellt werden:
RS 310/EV O2 ULX: 0 - 10
ACHTUNG
RS 510/EV O2 ULX: 0 - 10
Eine Einstellung außerhalb dieser Bereiche ist
nicht möglich.
1
20210924
Installation
10
Flammkopf reguliert
10
20198298
0 MAX
Vor dem Starten des Brenners die Einstellungen entsprechend
der gewünschten und im Diagramm (Abb. 17 auf Seite 22)
angegebenen Leistung vornehmen.
Abb. 16
22 D
RS 310/EV O2 ULX
Anz. Kerben (Luft = Gas)
9
8
7
6
5
4
3
2
1
0
1200 1400 1600 1800 2000 2200
Maximale Brennerleistung (kW)
RS 510/EV O2 ULX
Anz. Kerben (Luft = Gas)
9
8
7
6
5
4
3
2
1
0
1800 2000 2200 2400 2600 2800 3000 3200 3400 3600 3800 4000 4200 4400 4600 4800
Maximale Brennerleistung (kW)
2400 2600 2800 3000 3200 3400 3600
Abb. 17
S10332
3800
