5. Heizkörper / Stromlaufpläne

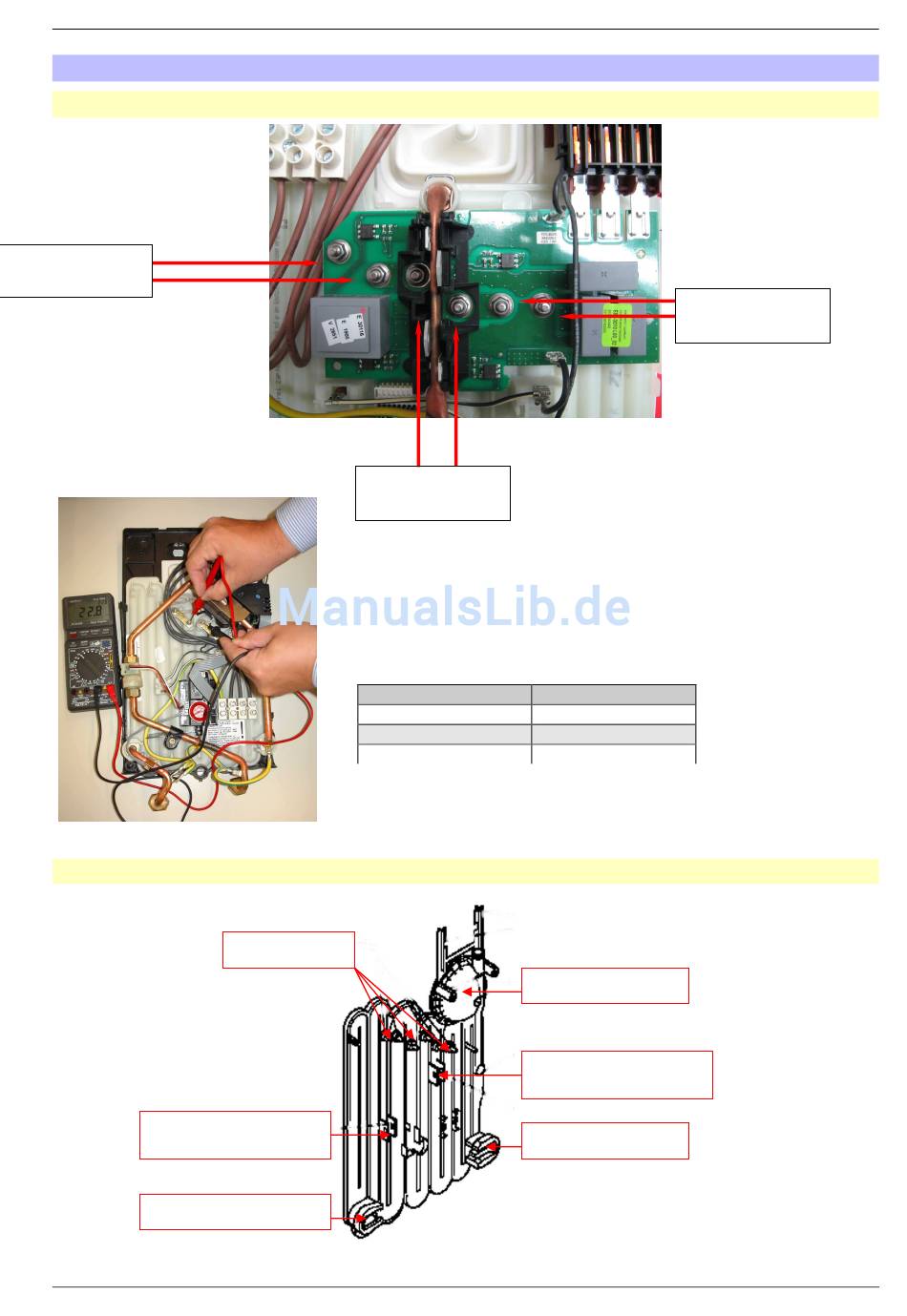

5.1 Widerstandsprüfung
Messung
Heizkörper 3
5.1.1 Aufbau des Heizkörpers
Bimetall-Schalter
90° C + 10 K
Warmwasser-Auslauf
20
Messung
Heizkörper 2
Die Messung der Heizkörperwiderstände erfolgt mit einem
Widerstandsmessgerät. Anhand der Messwerte erfolgt ein Vergleich
mit den Tabellenwerten, wobei eine Toleranz von
ist. Die Anordnung der Heizkörper kann dem Stromlaufplan
entnommen werden, der auch innen auf dem Gehäusedeckel
aufgedruckt ist.
Bemessungsleistung
alle Werte +/- 10%
Heizkörper ist defekt, wenn Widerstand ∞ (unendlich)
Heizelemente
www.dimplex.de
Widerstand
18 kW ca. 27 Ω
ca. 23 Ω
21 kW
24 kW ca. 20 Ω
Membrangehäuse
Bimetall-Schalter
60° C + 10 K
Kaltwasser-Einlauf
Heizkörper / Stromlaufpläne
Messung
Heizkörper 1
10 % zulässig
+/-
