4.2 Fehlerdiagnose mittels Diagnose-LED

LED-Anzeige an der Elektronik
LED-Signal
Blinken mit 1Hz
(langsames Blinken)
Blinken mit 16Hz
(flackerndes Leuchten)
lang-lang-lang
kurz-kurz-kurz
Kurz-lang-kurz
Kurz-kurz-lang
Kurz-lang-lang

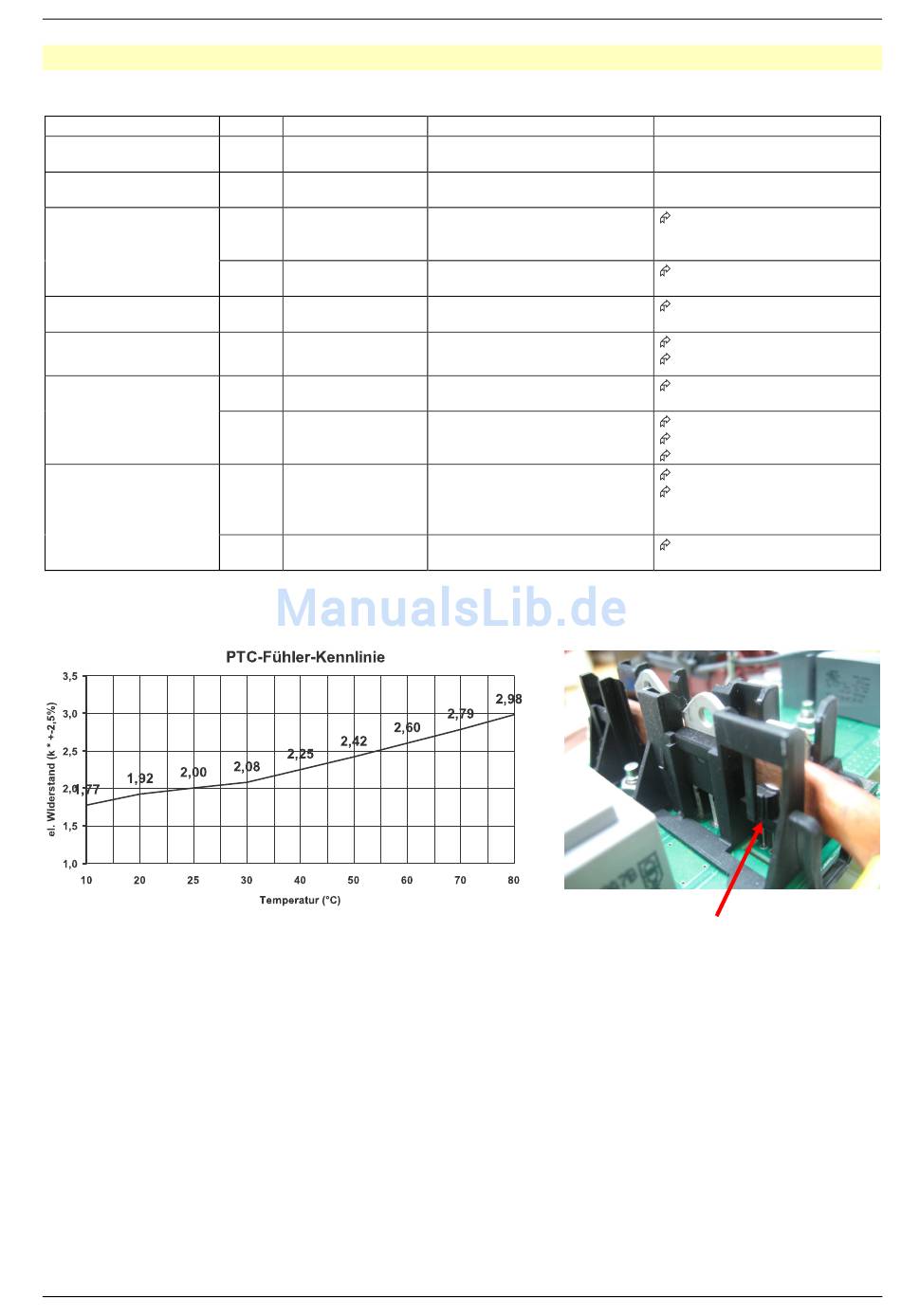

Der PTC-Zulauf befindet sich auf der Leistungselektronik. Er erfasst die Temperatur des zulaufenden Wassers.
Code Bedeutung
- Gerät heizt
- StandBy
0 Zulauftemperatur
zu hoch
2 Temperatur
Abschaltung
1 Überlast
8 Frosterkennung
9 Zulaufsensor
10/11 Luftblasen erkannt
12 Elektronik
13 Potentiometer
www.dimplex.de
Ursache
Kein Fehler
Kein Fehler
Solltemperatur nicht einstellbar
Zulauf-Temperatur
> eingestellte Soll-Temperatur
Temperatur Zulaufsensor
> 55 ° C
bei max. Leistung wird Soll-
Temperatur nicht erreicht
Temperatur Zulaufsensor
< 0 ° C
Kurzschluss Temperatur-
Zulaufsensor < -5 ° C
Durchfluss am
Durchflusssensor > 15 l/min
Starke Schwankungen in der
Stromversorgung
Programmablauf nicht mehr
netzsynchron
Defekt Sollwert > 65 ° C oder
< 25 ° C
Durchlauferhitzer Prüfungen
Maßnahmen
Keine
Keine
Vormischer
Vormischer
Ermittlung der nötigen
Leistung
Einbaubedingungen prüfen
PTC Zulauf prüfen
PTC Zulauf prüfen
Durchfluss reduzieren
Leitung spülen
Durchflussensor prüfen
Netzanschluss prüfen
Regelungs-Elektronik prüfen
Regelungs-Elektronik
tauschen
PTC Fühler
15
