R&S FSQ
4.5.10

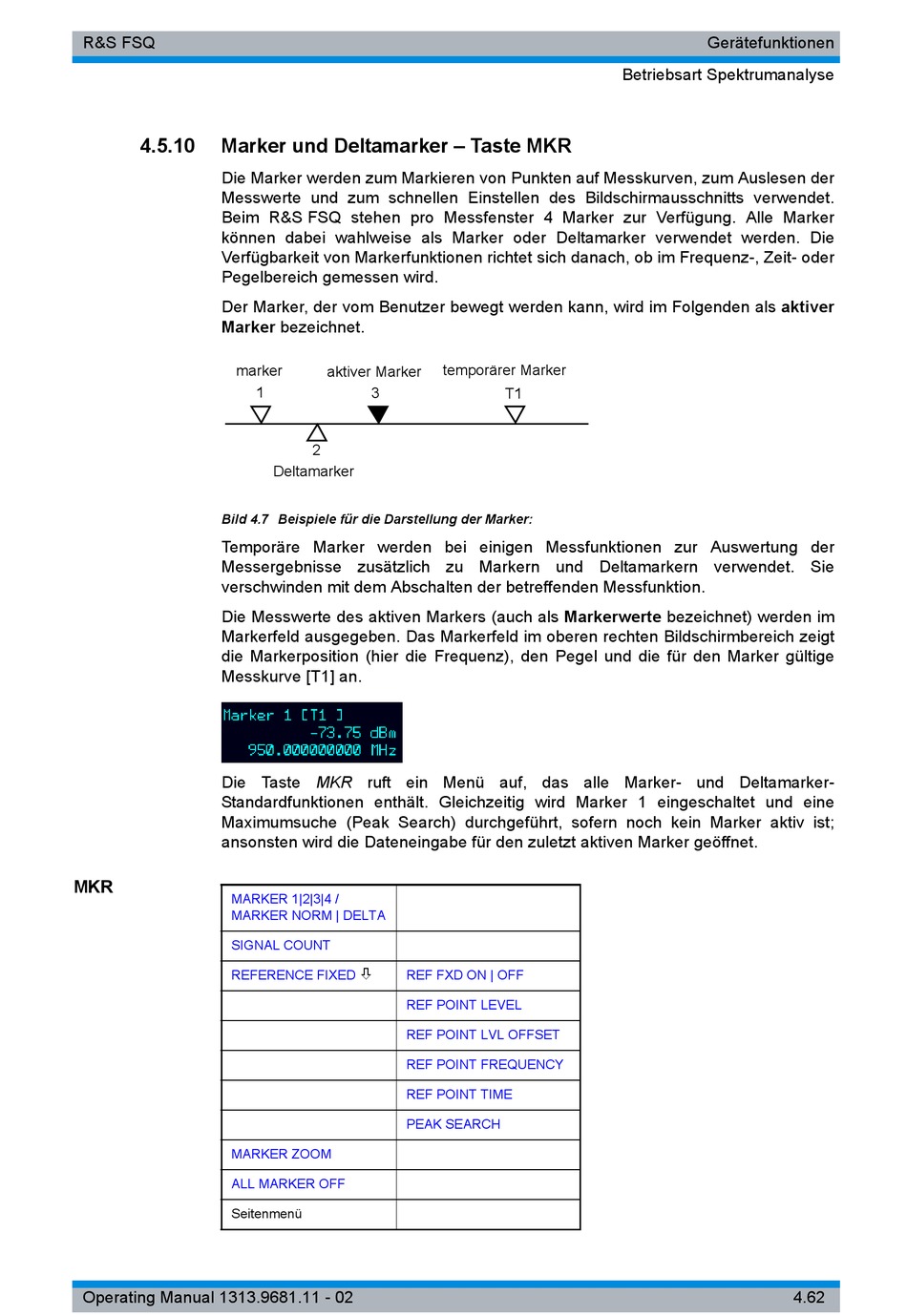

Marker und Deltamarker – Taste MKR
Die Marker werden zum Markieren von Punkten auf Messkurven, zum Auslesen der
Messwerte und zum schnellen Einstellen des Bildschirmausschnitts verwendet.
Beim R&S FSQ stehen pro Messfenster 4 Marker zur Verfügung. Alle Marker
können dabei wahlweise als Marker oder Deltamarker verwendet werden. Die
Verfügbarkeit von Markerfunktionen richtet sich danach, ob im Frequenz-, Zeit- oder
Pegelbereich gemessen wird.
Der Marker, der vom Benutzer bewegt werden kann, wird im Folgenden als aktiver
Marker bezeichnet.
marker
Bild 4.7 Beispiele für die Darstellung der Marker:
Temporäre Marker werden bei einigen Messfunktionen zur Auswertung der
Messergebnisse zusätzlich zu Markern und Deltamarkern verwendet. Sie
verschwinden mit dem Abschalten der betreffenden Messfunktion.
Die Messwerte des aktiven Markers (auch als Markerwerte bezeichnet) werden im
Markerfeld ausgegeben. Das Markerfeld im oberen rechten Bildschirmbereich zeigt
die Markerposition (hier die Frequenz), den Pegel und die für den Marker gültige
Messkurve [T1] an.
Die Taste MKR ruft ein Menü auf, das alle Marker- und Deltamarker-
Standardfunktionen enthält. Gleichzeitig wird Marker 1 eingeschaltet und eine
Maximumsuche (Peak Search) durchgeführt, sofern noch kein Marker aktiv ist;
ansonsten wird die Dateneingabe für den zuletzt aktiven Marker geöffnet.
MKR
MARKER 1|2|3|4 /
MARKER NORM | DELTA
SIGNAL COUNT
REFERENCE FIXED
MARKER ZOOM
ALL MARKER OFF
Seitenmenü
Operating Manual 1313.9681.11 - 02
aktiver Marker
1
3
2
Deltamarker
!
REF FXD ON | OFF
REF POINT LEVEL
REF POINT LVL OFFSET
REF POINT FREQUENCY
REF POINT TIME
PEAK SEARCH
temporärer Marker
T1
Gerätefunktionen
Betriebsart Spektrumanalyse
4.62
