R&S FSQ
6. Den Detektor des R&S FSQ auf Peak einstellen und die Sweepzeit auf 10 s
erhöhen.
Die Anzeige der Spitzenleistungen ist abhängig von der gewählten Sweepzeit. Je
höher die Sweepzeit gewählt wird, desto höher ist die Wahrscheinlichkeit, dass
die größte Spitzenamplitude des Signals erfasst wird.
Bei kleinen Sweepzeiten werden in der Kurvendarstellung im Zeitbereich
Pegeleinbrüche sichtbar, die im Burstcharakter des Signals begründet sind. Die
numerischen Messergebnisse stellen jedoch die Spitzenamplituden während der
Messung im jeweiligen Kanal dar.
2.47
Die Taste TRACE drücken.
Den Softkey DETECTOR drücken.
Den Softkey DETECTOR MAX PEAK drücken.
Die Taste SWEEP drücken.
Den Softkey SWEEP TIME drücken und 10 s eingeben.
Der R&S FSQ misst die Nachbarkanalleistung, die durch die Burstflanken und
die Modulation entsteht.

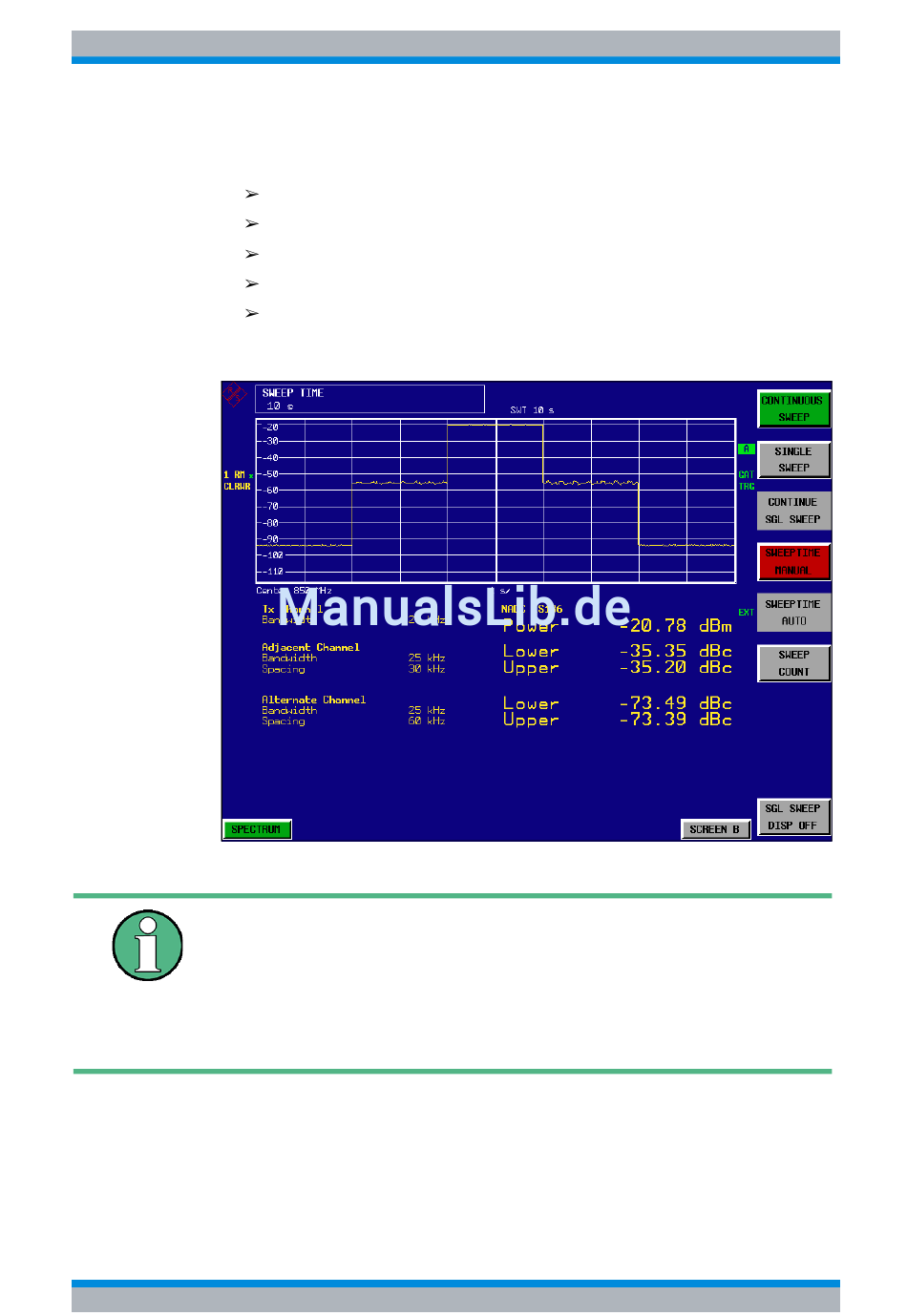

Fig. 2-2
Darstellung der Nachbarkanalleistung die durch das Modulationsspektrum
und das Transientspektrum entsteht.
Messungen an modulierten Signalen
Operating Manual 1313.9681.11 - 02
Messbeispiele
