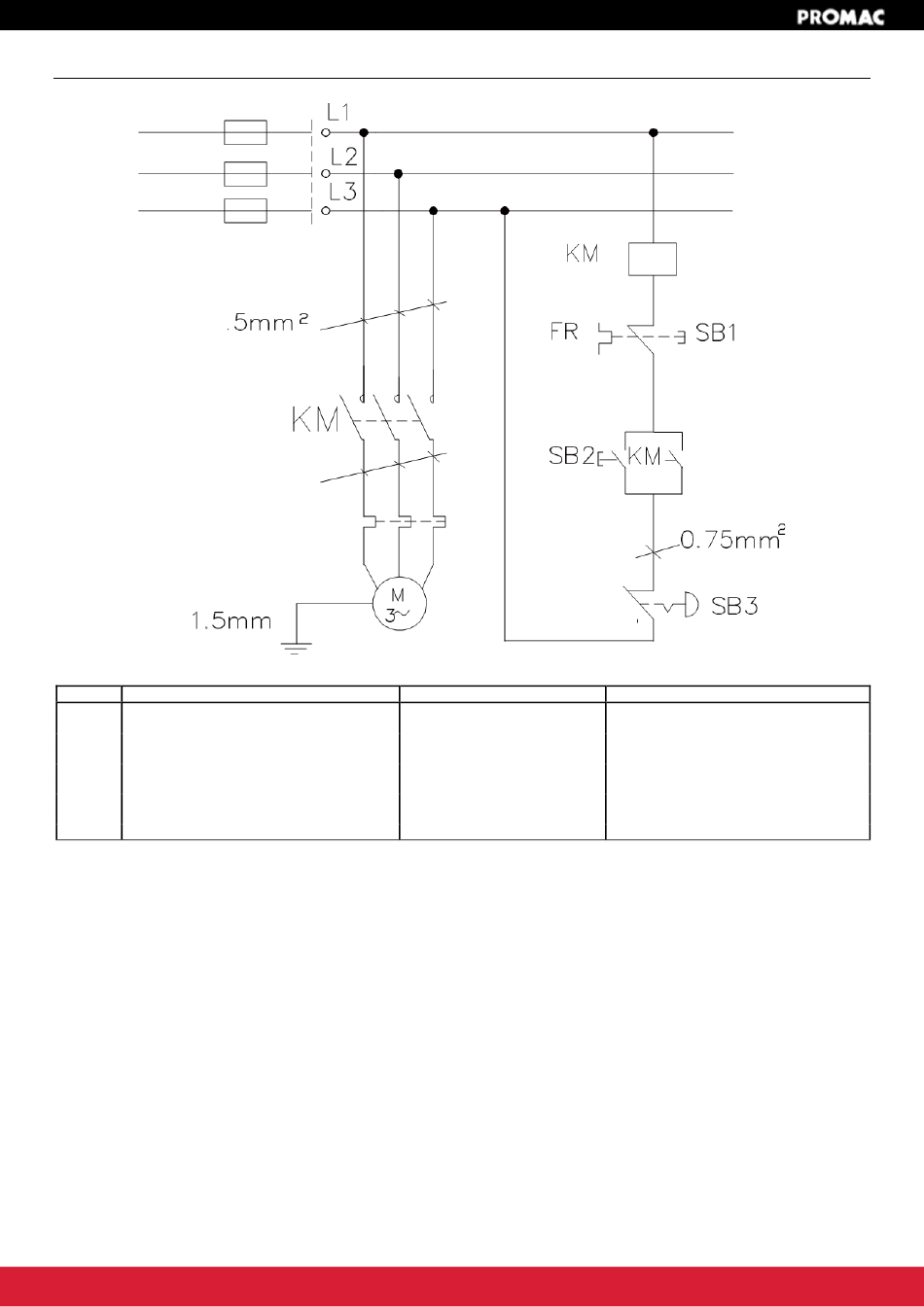

7. Schéma électrique / Wiring diagram / Verkabelung Diagramme
Repère Désignation FR
M Moteur
KM Contacteur
FR Disjoncteur de protection
SB1 Bouton-poussoir "Stop"
SB2 Bouton-poussoir "Start"
SB3 Bouton-poussoir "Stop"
PE Mise à la terre
Câble d'alimentation
Câble
26
Désignation EN
Motor
Contactor
Circuit breaker
Push button "Stop"
Push button "Start"
Push button "Stop"
Grounding
Power cable
Cable
Désignation DE
Motor
Kontaktschütz
Schutzschalter
Druckknopf "Stop"
Druckknopf "Start"
Druckknopf "Stop"
Erdung
Netzkabel
Kabel
