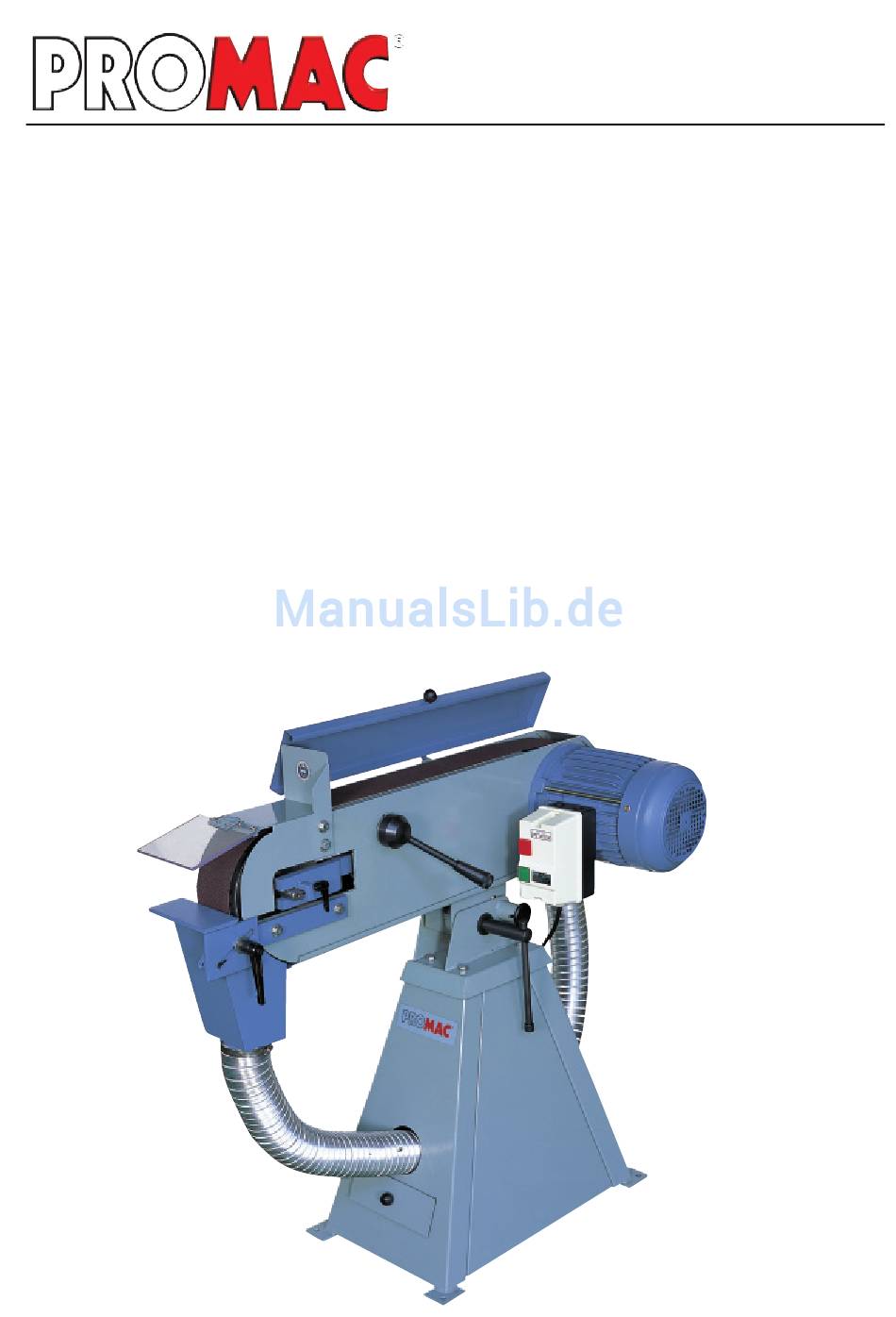

BD290/7.2005 www.promac.ch / www.promac.fr Bandschleifmaschine 335E Ponceuse à bande Bedienungsanleitung Mode d'emploi Index Sommaire CE-Konformitätszertifikat Déclaration CE de conformité 3 - 4 Sicherheitsvorschriften 10 - 11 Consignes de sécurité Technische Daten, Caractéristiques techniques, Maschinenbeschrieb Présentation de la machine Installation électrique... -
Seite 2: Ce - Konformitätserklaerung Gemäss
- EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 - EN 610029-1 TOOLTEK LTD. erklärt hiermit, dass die folgende Maschine: 335E sofern dies gemäss der beigelegten Bedienungsanleitung gebraucht und gewartet wird, den Vorschriften betreffend Sicherheit und Gesundheit von Personen, gemäss den oben aufge- führten Richtlinien der EG entspricht. -
Seite 3: Sicherheitsvorschriften
Allgemeine Sicherheitsvorschriften 335E Hinweis: Die Nicht-Beachtung dieser Anweisungen kann schwere Verletzungen zur Folge haben. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinentypische Gefah- ren gegeben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine verringern wesentlich mögliche Unfallgefahren. - Seite 4 Je nach Material kann sich beim Schleifen der Lärm erhöhen. Es ist daher nötig, sich gegen den Lärm zu schützen und geeignete Schutzmaßnahmen vorzunehmen (z.B. Ohrschutz). Elektrischer Netzanschluss Die Maschine Modell 335E wird mit einem Netzkabel ohne Stecker geliefert, 400V, 50Hz. Die Anschlüsse sowie Aenderungen des Netzanschlusses sind von einem Fachmann gemäss Norm EN60204- 1, Punkt 5.3 vorzunehmen.
-
Seite 5: Technische Daten
Technische Daten 335E MODELL ............335E Motor Kw ..............2.25 Netzanschluss .............. 400V/50Hz/3Ph Bandgrösse mm ............75x2000 Bandgeschwindigkeit m/Sec ......... 30 Kontaktrollengrösse mm ..........75 x 200 Schleiffläche mm ............75 x 600 Abmessungen (LxBxH) mm .......... 900 x 380 x 980 Höhe mit Standfuss mm .......... -
Seite 6: Elektrischer Plan
Elektrischer Plan 335E Elektrische Teile Bezeichnung Funktion Tech. Daten Motor 400V/4.2A/2.25Kw Kontaktschütz 400 VAC, 10A Schutzschalter 3.5-5.5 Druckknopf "Stop" Druckknopf "Start" Erdung Netzkabel VCTF, 4x1.5mm2 Kabel 0.75mm2... -
Seite 7: Zusammenbau
Zusammenbau 335E Den Schleifanschlag, die Schleifauf- lage und den Schleifstaubadapter an die Maschine montieren. Die Aluminium Schläuche an die Schleifstaubadapter und in die Lo- chungen des Standfusses montieren und mit den Brieden befestigen. Darauf achten, dass die Schläuche keine Knickungen aufweisen. -
Seite 8: Einstellungen
Einstellungen 335E 1. Die Maschine auf eine ebene Fläche stel- len und den Standfuss mit dem Boden ver- schrauben. 2. Die Schleifbandabdeckung (A) öffnen und das Schleifband von Hand in die Laufrichtung drehen. Darauf achten, dass das Schleifband leicht dreht und nirgends streift. - Seite 9 Einstellungen 335E - 15° Position. Klemmhebel lösen und Positionsbolzen ausrasten. Die Maschine an der Vorderseite halten und gegen unten drük- ken, dabei achten, dass der Positionsbolzen einrastet. Den Klemmhebel festziehen. Den Aluminiumschlauch auf der rechten Seite ausdehnen. Klemm- hebel Positions- bolzen 0°...
-
Seite 10: Consignes Générales De Sécurité
Consignes générales de sécurité 335E Remarque : le non-respect de ces prescriptions peut entraîner des accidents graves. Comme toutes les machines, cette machine présente certains risques caractéristiques inhérents à son fonctionnement et à sa manipulation. L'utilisation attentive et la manipulation correcte de la machine diminuent considérablement les risques d'accidents potentiels. -
Seite 11: Ersatzteilliste
Branchement électrique au secteur La machine 335E est livrée avec un câble de branchement sur secteur sur 400V / 50 Hz. Le branchement ainsi que les modifications du branchement au secteur doivent être effectués par un spécialiste conformément à la norme EN 60204-1, §... -
Seite 12: Caractéristiques Techniques
Caractéristiques techniques 335E MODÈLE ............335E Moteur kW ..............2.25 Alimentation ..............400V/50Hz/3Ph Dimension bande mm ........... 75x2000 Vitesse bande m/sec ............ 30 Dimension roue caoutchouc mm ........75 x 200 Surface de ponçage mm ..........75 x 600 Encombrement (LxBxH) mm ........900 x 380 x 980 Hauteur avec socle mm .......... -
Seite 13: Schéma Électrique
Schéma électrique 335E Composants électriques Désignation Fonction Données techniques Moteur 400V/4.2A/2.25Kw Contacteur 400 VAC, 10A Relais 3.5-5.5 Interrupteur "Arrêt" Interrupteur "Départ" Mise à la terre Câble d'alimentation VCTF, 4x1.5mm2 Câble 0.75mm2... - Seite 14 Assemblage 335E Monter le guide, la table de travail et l'entrée du tuyau d'aspiration à la machine. Monter les tuyaux en aluminium aux entrées d'aspiration, les passer dans les trous du socle puis les fixer avec les colliers de serrage.
- Seite 15 Réglages 335E 1. Poser la machine sur une surface plane et visser le socle au sol. 2. Ouvrir la protection de bande (A) et faire tourner la bande à la main dans le sens de rotation. Bien contrôler que la bande tourne facilement sans frotter.
- Seite 16 Réglages 335E Position - 15°. Débloquer le levier de blocage et débrayer le doigt. Tenir la machine par le devant et la pousser vers le bas. Quand le doigt s'enclenche, reserrer le levier de blocage. Etirer le tuyau d'aluminium à droite.

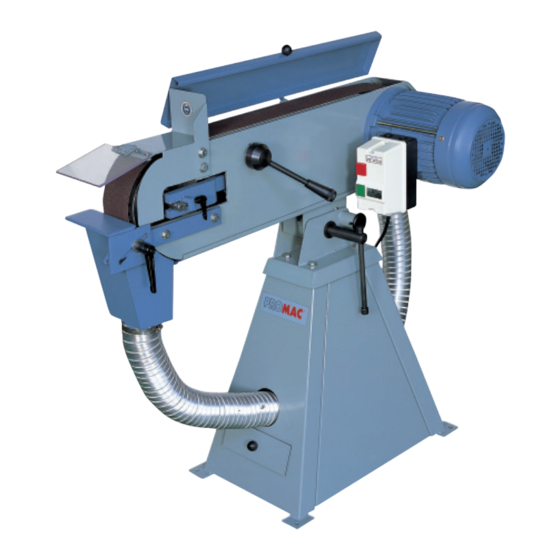

- Seite 17 Ersatzteilzeichnung / Vue éclatée 335E...
-
Seite 18: Ersatzteilliste / Liste Des Pièces
