Invacare® Etude Plus

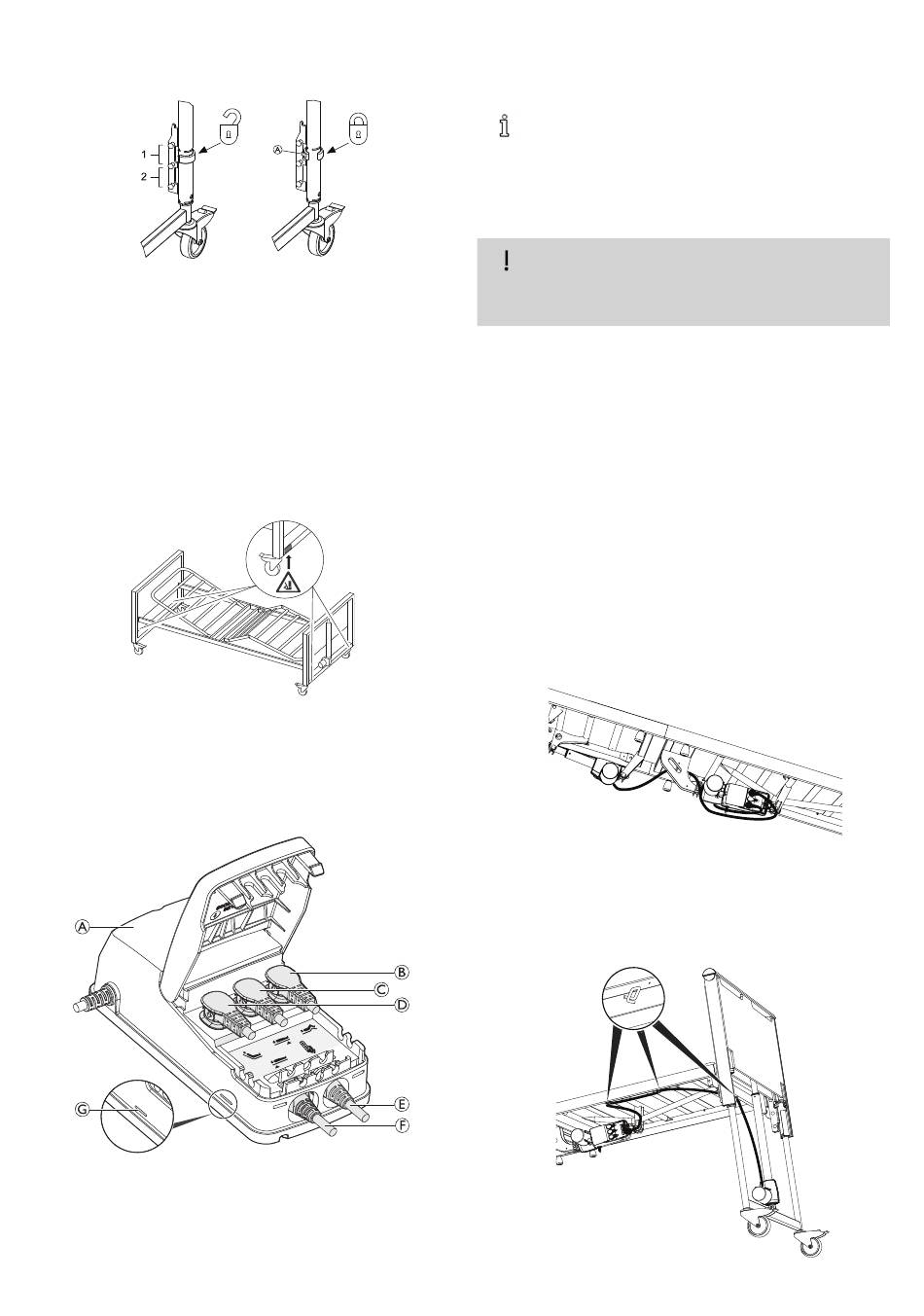

8. Drücken Sie die Halterung A gegen den
Verriegelungsring* und drehen Sie diesen an den
Bettenden in die entriegelte Stellung.
1
2
9. Lassen Sie die Liegefläche an den Bettenden einrasten und
drücken Sie sie fest in die richtige Position.
10. Stellen Sie sicher, dass die Bettenden auf gleicher Höhe
sind. Das Bett kann in der oberen (1) und in der unteren
Position (2) nivelliert werden.
11. Drehen Sie den Verriegelungsring in die verriegelte
Stellung.
* Die Verriegelungsringe sorgen dafür, dass die Liegefläche
nicht ungewollt von den Bettenden abgehoben wird.
3.3.1 Anbringen von Etiketten
(Nur bei niedrigen Ausführungen)
1. Bringen Sie die vier Warnetiketten „Quetschgefahr für die
Füße" (separat erhältlich) an den unteren Seiten der
Bettenden in der Nähe der Schwenkräder an.
3.4 Steuerungskasten
Der Steuerungskasten wird am Oberschenkelmotor eingerastet.
Die Steuerungseinheit A trägt einen Aufkleber mit Symbolen,
die den Anschluss der Motorkabelstecker illustrieren.
Motor für Oberschenkelbereich B.
l
Motor für Bettende, Fußende C.
l
10
A
Rückenlehnenmotor D
l
Handbedienteil E
l
Motor für Bettende, Kopfende F.
l
Der Schaltkasten ist mit einer grünen LED G
ausgestattet, die den Anschluss an das Stromnetz
anzeigt. Wenn er an das Stromnetz angeschlossen ist,
leuchtet die grüne LED G.
3.5 Verkabelung
HINWEIS!
— Die Kabel müssen so geführt werden, dass sie
nicht auf dem Boden liegen und die
Schwenkräder blockieren.
Um zu verhindern, dass die Kabel bei Aktivierung der Motoren
beschädigt werden, befolgen Sie die nachstehenden
Anweisungen.
1. Lösen Sie alle vorinstallierten Verriegelungsclips.
2. Überprüfen Sie die Etiketten auf den Kabeln der Hi/Lo-
Motoren (die aufgerollten Kabel) und schließen Sie die
Kabel an den entsprechenden Motor am Bettende (Kopf
oder Fuß) an.
3. Bringen Sie die Verriegelungsclips der Motoren wieder an
und schließen Sie sie, und vergewissern Sie sich, dass die
Kabel fest sitzen.
4. Schließen Sie das Netzkabel an die Steckdose an.
5. Heben Sie das Bett in seine höchste Position.
6. Ziehen Sie das Netzkabel aus der Steckdose.
7. Führen Sie das Kabel des Oberschenkelmotors durch die
Öffnung der Halterung für den Rückenlehnenmotor und
schließen Sie es dann an den Motor an.
8. Bringen Sie die Verriegelungsclips der Motoren wieder an
und schließen Sie sie, und vergewissern Sie sich, dass die
Kabel fest sitzen.
9. Führen Sie das Hi/Lo-Motorkabel des Kopfes durch die
Rahmenhaken an der Seite des Bettes und das Ende des
aufgerollten Teils durch den Endhaken des Bettes.
