Anzeigekabel anschließen
16 • seca 665/seca 664
1. Führen Sie das Anzeigekabel so, dass es bei der Montage der Säule nicht einge-
klemmt werden kann.

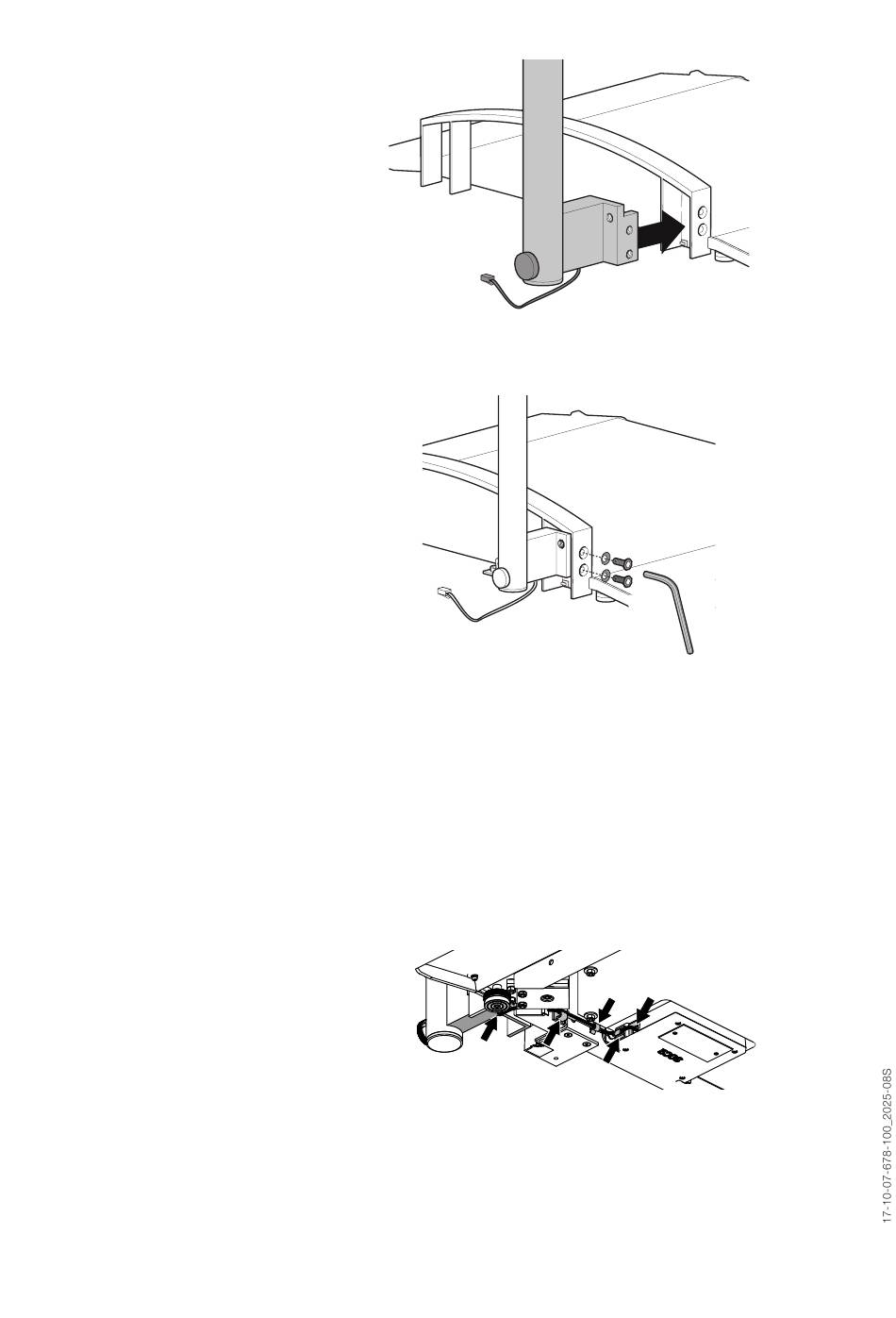

2. Setzen Sie die Säule an der Reling an, wie in der obigen Abbildung dargestellt.
3. Setzen Sie je eine Fächerscheibe auf die Schrauben.
4. Setzen Sie die Schrauben in die Bohrungen der Reling und der Säule.
5. Ziehen Sie die Schrauben fest (10 Nm).
ACHTUNG!
Fehlfunktion durch Montagefehler
Wenn die Kabel so montiert werden, dass sie unter Spannung stehen, z. B.
wenn Sie stark gebogen oder Stecker abgeknickt sind, kann es zu fehlerhaften
Anzeigen und zum Ausfall des Displays kommen.
► Verlegen Sie alle Kabel so, dass sie nicht zu stark gebogen sind und dass
Stecker nicht abgeknickt werden.
► Sorgen Sie für Zugentlastung, indem Sie alle Kabel in den entsprechenden
Halterungen verlegen.
1. Heben Sie die Waage an, sodass die Unterseite der Wiegeplattform zugänglich ist.
HINWEIS
Sie können die Waage für diese Montagearbeiten auf der Reling abstützen.
2. Führen Sie das Anzeigekabel unter der Wiegeplattform entlang zur Elektronikbox,
wie in der Abbildung dargestellt.
