Anzeigekabel
anschließen
19 •
ACHTUNG!
Fehlfunktion durch Montagefehler
Wenn die Kabel so montiert werden, dass sie
unter Spannung stehen, z. B. wenn Sie stark
gebogen oder Stecker abgeknickt sind, kann es
zu fehlerhaften Anzeigen und zum Ausfall des
Displays kommen.
►
Verlegen Sie alle Kabel so, dass sie nicht zu
stark gebogen sind und dass Stecker nicht
abgeknickt werden.
►
Sorgen Sie für Zugentlastung, indem Sie alle
Kabel in den entsprechenden Halterungen
verlegen.
1. Heben Sie die Waage an, sodass die Unterseite der
Wiegeplattform zugänglich ist.

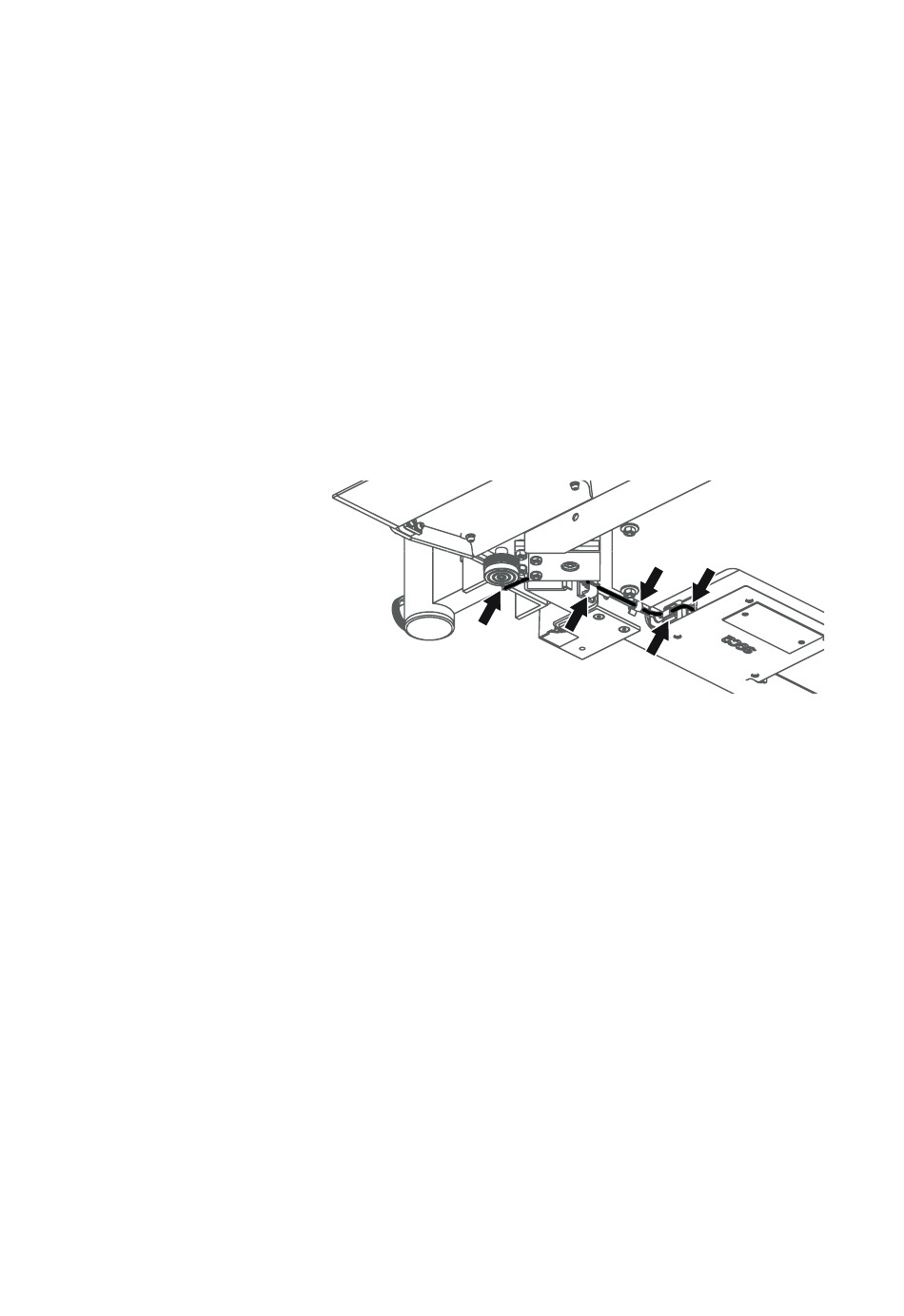

2. Führen Sie das Anzeigekabel unter der Wiegeplatt-
form entlang zur Elektronikbox, wie in der Abbil-
dung dargestellt.
3. Schließen Sie das Anzeigekabel an der
Elektronikbox an.
4. Drücken Sie den werkseitig am Anzeigekabel befe-
stigten Kabelclip in die Bohrung am Rahmen der
Waage, bis er spürbar einrastet.
5. Drücken Sie das Anzeigekabel in die Kabelclips am
Rahmen der Waage, bis sie spürbar einrasten.
6. Senken Sie die Waage ab.
