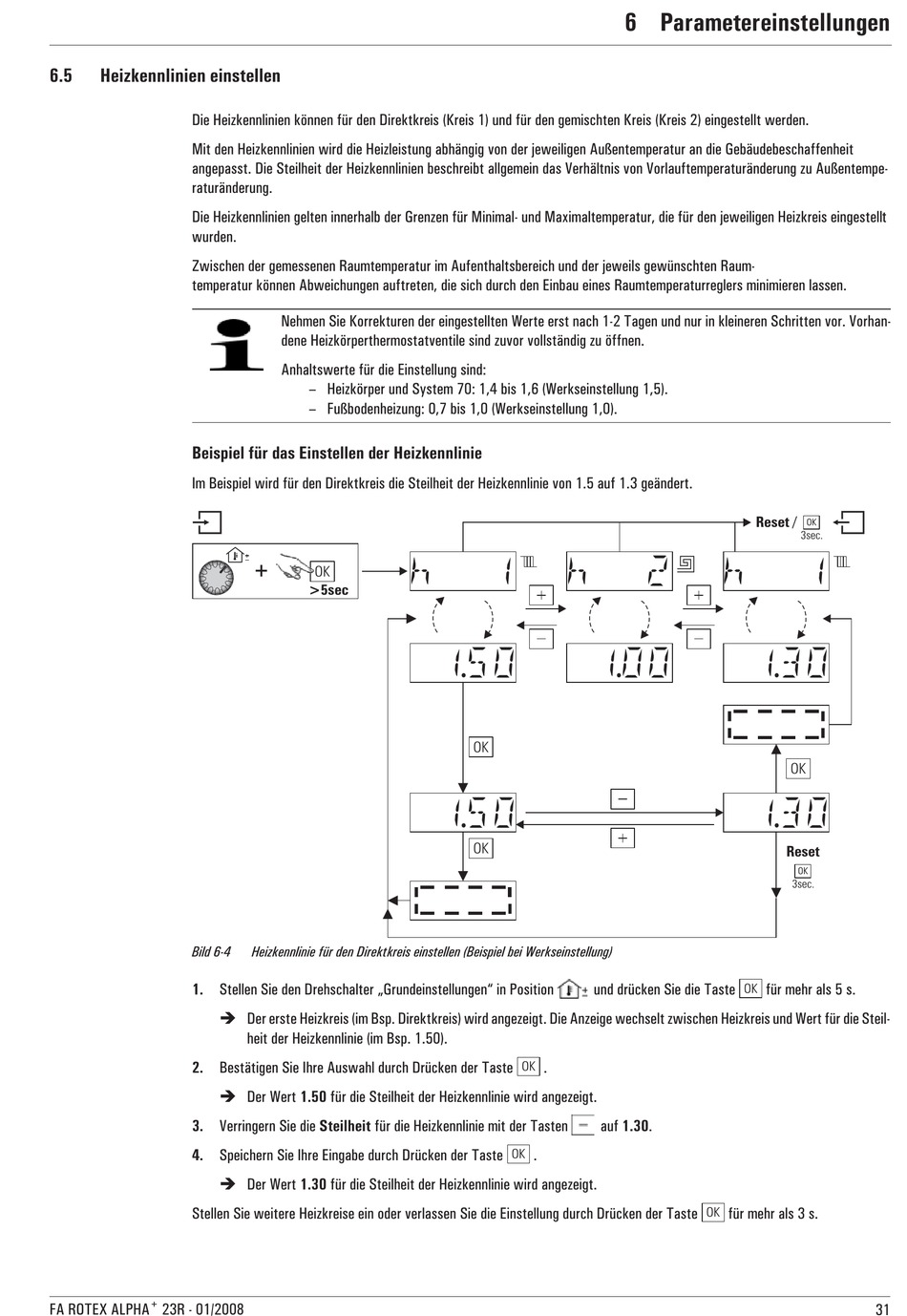

6.5

Heizkennlinien einstellen

Die Heizkennlinien können für den Direktkreis (Kreis 1) und für den gemischten Kreis (Kreis 2) eingestellt werden.
Mit den Heizkennlinien wird die Heizleistung abhängig von der jeweiligen Außentemperatur an die Gebäudebeschaffenheit
angepasst. Die Steilheit der Heizkennlinien beschreibt allgemein das Verhältnis von Vorlauftemperaturänderung zu Außentempe-
raturänderung.
Die Heizkennlinien gelten innerhalb der Grenzen für Minimal- und Maximaltemperatur, die für den jeweiligen Heizkreis eingestellt
wurden.
Zwischen der gemessenen Raumtemperatur im Aufenthaltsbereich und der jeweils gewünschten Raum-
temperatur können Abweichungen auftreten, die sich durch den Einbau eines Raumtemperaturreglers minimieren lassen.
Beispiel für das Einstellen der Heizkennlinie
Im Beispiel wird für den Direktkreis die Steilheit der Heizkennlinie von 1.5 auf 1.3 geändert.
Bild 6-4
1. Stellen Sie den Drehschalter „Grundeinstellungen" in Position
2. Bestätigen Sie Ihre Auswahl durch Drücken der Taste
3. Verringern Sie die Steilheit für die Heizkennlinie mit der Tasten
4. Speichern Sie Ihre Eingabe durch Drücken der Taste
Stellen Sie weitere Heizkreise ein oder verlassen Sie die Einstellung durch Drücken der Taste
+
FA ROTEX ALPHA 23R - 01/2008
Nehmen Sie Korrekturen der eingestellten Werte erst nach 1-2 Tagen und nur in kleineren Schritten vor. Vorhan-
dene Heizkörperthermostatventile sind zuvor vollständig zu öffnen.
Anhaltswerte für die Einstellung sind:
– Heizkörper und System 70: 1,4 bis 1,6 (Werkseinstellung 1,5).
– Fußbodenheizung: 0,7 bis 1,0 (Werkseinstellung 1,0).
h
+
OK
>5sec
Heizkennlinie für den Direktkreis einstellen (Beispiel bei Werkseinstellung)
Der erste Heizkreis (im Bsp. Direktkreis) wird angezeigt. Die Anzeige wechselt zwischen Heizkreis und Wert für die Steil-
heit der Heizkennlinie (im Bsp. 1.50).
Der Wert 1.50 für die Steilheit der Heizkennlinie wird angezeigt.
Der Wert 1.30 für die Steilheit der Heizkennlinie wird angezeigt.
1 h
1. 5 0 1. 0 0
OK
1. 5 0
OK
und drücken Sie die Taste
OK
.
auf 1.30.
OK
.
6 x Parametereinstellungen
Reset /
2 h
1. 3 0
OK
1. 3 0
Reset
3sec.
OK
für mehr als 5 s.
OK
für mehr als 3 s.
OK
3sec.
1
OK
