2.3

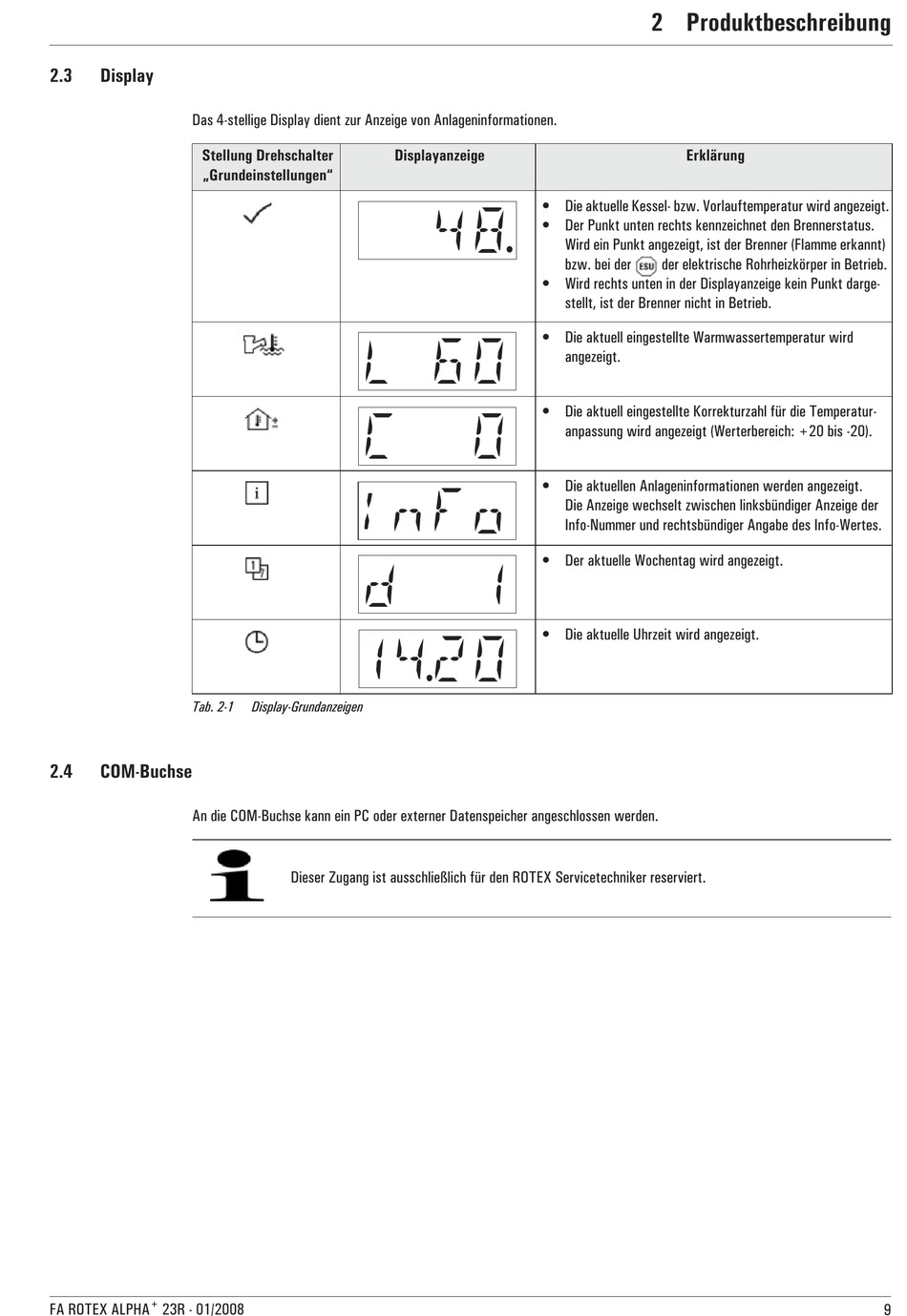

Display

Das 4-stellige Display dient zur Anzeige von Anlageninformationen.
Stellung Drehschalter
„Grundeinstellungen"
Tab. 2-1
2.4

COM-Buchse

An die COM-Buchse kann ein PC oder externer Datenspeicher angeschlossen werden.
+
FA ROTEX ALPHA 23R - 01/2008
Displayanzeige
L 60
C
d
Display-Grundanzeigen
Dieser Zugang ist ausschließlich für den ROTEX Servicetechniker reserviert.
• Die aktuelle Kessel- bzw. Vorlauftemperatur wird angezeigt.
48.
• Der Punkt unten rechts kennzeichnet den Brennerstatus.
Wird ein Punkt angezeigt, ist der Brenner (Flamme erkannt)
bzw. bei der
• Wird rechts unten in der Displayanzeige kein Punkt darge-
stellt, ist der Brenner nicht in Betrieb.
• Die aktuell eingestellte Warmwassertemperatur wird
angezeigt.
• Die aktuell eingestellte Korrekturzahl für die Temperatur-
0
anpassung wird angezeigt (Werterbereich: +20 bis -20).
• Die aktuellen Anlageninformationen werden angezeigt.
Die Anzeige wechselt zwischen linksbündiger Anzeige der
Info-Nummer und rechtsbündiger Angabe des Info-Wertes.
• Der aktuelle Wochentag wird angezeigt.
1
• Die aktuelle Uhrzeit wird angezeigt.
2 x Produktbeschreibung
Erklärung
der elektrische Rohrheizkörper in Betrieb.
9
