7 x Fehler und Störungen
Fehlercode
Tab. 7-2
38
Bauteil/Bezeichnung
30-9 Brennerstörung Öl
30-9 Brennerstörung Gas
33-5 Abgastemperaturfühler: Warntemperatur
erreicht
33-8 Abgastemperaturfühler: Abschalttempe-
ratur erreicht
70-6 Kommunikationsfehler ALPHA
99-9 Unterspannung
e yy Feuerungsautomat
b yy Feuerungsautomat
uuuu
nnnn

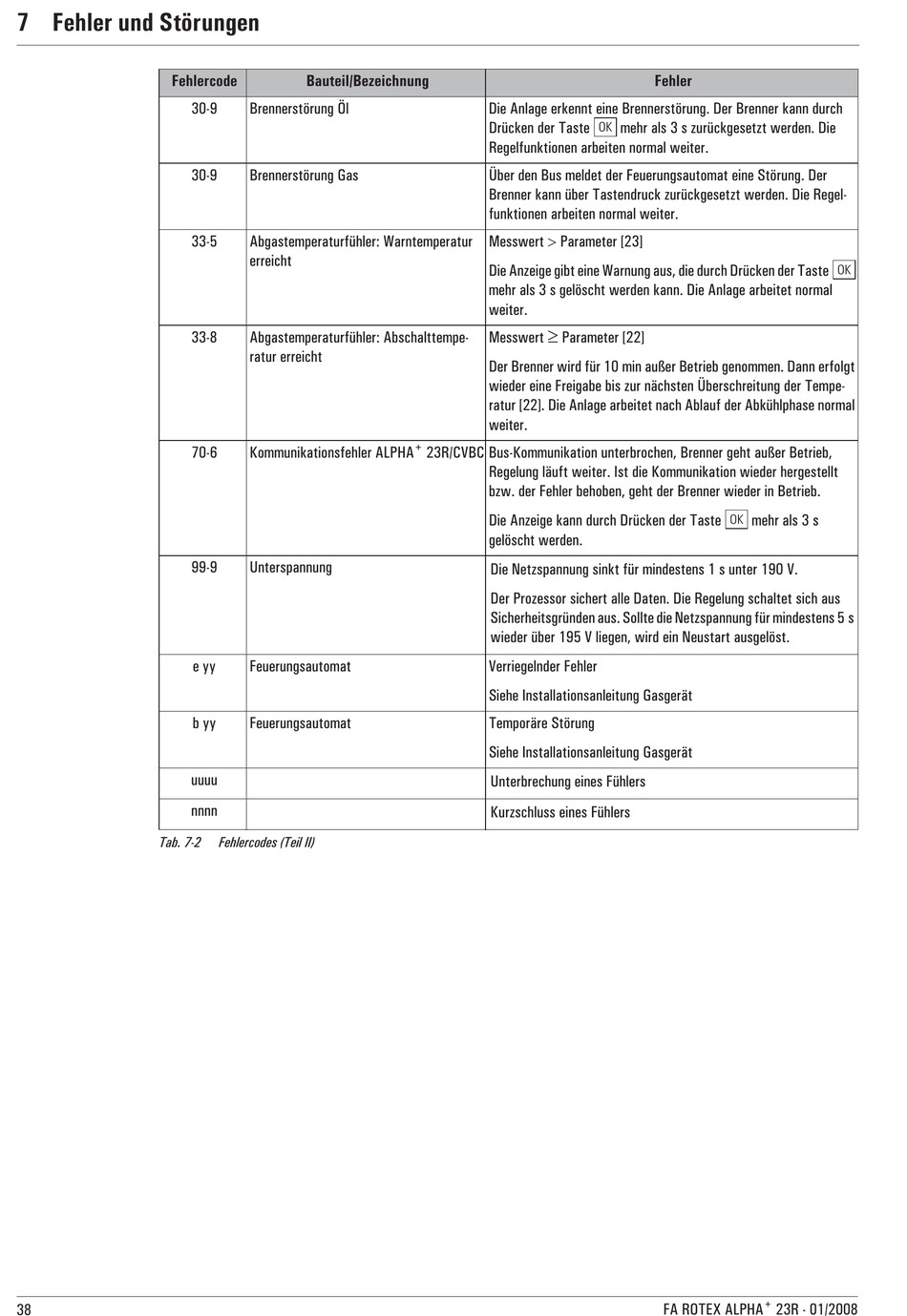

Fehlercodes (Teil II)
Die Anlage erkennt eine Brennerstörung. Der Brenner kann durch
Drücken der Taste
Regelfunktionen arbeiten normal weiter.
Über den Bus meldet der Feuerungsautomat eine Störung. Der
Brenner kann über Tastendruck zurückgesetzt werden. Die Regel-
funktionen arbeiten normal weiter.
Messwert Parameter [23]
Die Anzeige gibt eine Warnung aus, die durch Drücken der Taste
mehr als 3 s gelöscht werden kann. Die Anlage arbeitet normal
weiter.
Messwert Parameter [22]
Der Brenner wird für 10 min außer Betrieb genommen. Dann erfolgt
wieder eine Freigabe bis zur nächsten Überschreitung der Tempe-
ratur [22]. Die Anlage arbeitet nach Ablauf der Abkühlphase normal
weiter.
+
23R/CVBC Bus-Kommunikation unterbrochen, Brenner geht außer Betrieb,
Regelung läuft weiter. Ist die Kommunikation wieder hergestellt
bzw. der Fehler behoben, geht der Brenner wieder in Betrieb.
Die Anzeige kann durch Drücken der Taste
gelöscht werden.
Die Netzspannung sinkt für mindestens 1 s unter 190 V.
Der Prozessor sichert alle Daten. Die Regelung schaltet sich aus
Sicherheitsgründen aus. Sollte die Netzspannung für mindestens 5 s
wieder über 195 V liegen, wird ein Neustart ausgelöst.
Verriegelnder Fehler
Siehe Installationsanleitung Gasgerät
Temporäre Störung
Siehe Installationsanleitung Gasgerät
Unterbrechung eines Fühlers
Kurzschluss eines Fühlers
Fehler
OK
mehr als 3 s zurückgesetzt werden. Die
OK
mehr als 3 s
+
FA ROTEX ALPHA
OK
23R - 01/2008
