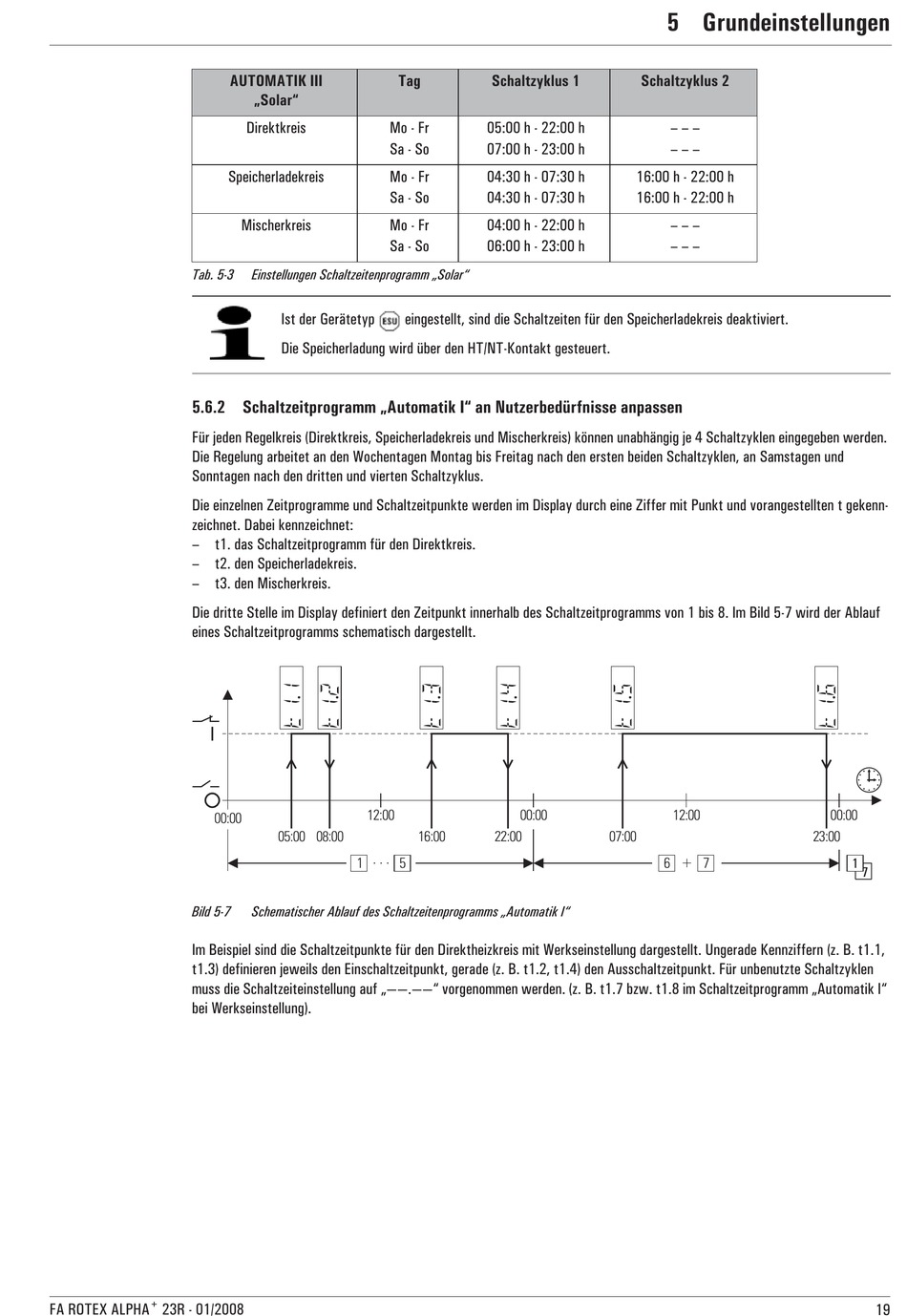

Schaltzeitprogramm „Automatik I" An Nutzerbedürfnisse Anpassen - Rotex ALPHA+ 23R Bedienungsanleutung

Tab. 5-3
5.6.2 Schaltzeitprogramm „Automatik I" an Nutzerbedürfnisse anpassen
Für jeden Regelkreis (Direktkreis, Speicherladekreis und Mischerkreis) können unabhängig je 4 Schaltzyklen eingegeben werden.
Die Regelung arbeitet an den Wochentagen Montag bis Freitag nach den ersten beiden Schaltzyklen, an Samstagen und
Sonntagen nach den dritten und vierten Schaltzyklus.
Die einzelnen Zeitprogramme und Schaltzeitpunkte werden im Display durch eine Ziffer mit Punkt und vorangestellten t gekenn-
zeichnet. Dabei kennzeichnet:
– t1. das Schaltzeitprogramm für den Direktkreis.
– t2. den Speicherladekreis.
– t3. den Mischerkreis.
Die dritte Stelle im Display definiert den Zeitpunkt innerhalb des Schaltzeitprogramms von 1 bis 8. Im Bild 5-7 wird der Ablauf
eines Schaltzeitprogramms schematisch dargestellt.
00:00
Bild 5-7
Im Beispiel sind die Schaltzeitpunkte für den Direktheizkreis mit Werkseinstellung dargestellt. Ungerade Kennziffern (z. B. t1.1,
t1.3) definieren jeweils den Einschaltzeitpunkt, gerade (z. B. t1.2, t1.4) den Ausschaltzeitpunkt. Für unbenutzte Schaltzyklen
muss die Schaltzeiteinstellung auf „——.——" vorgenommen werden. (z. B. t1.7 bzw. t1.8 im Schaltzeitprogramm „Automatik I"
bei Werkseinstellung).
+
FA ROTEX ALPHA 23R - 01/2008
AUTOMATIK III Tag
„Solar"
Direktkreis Mo - Fr
Sa - So
Speicherladekreis Mo - Fr
Sa - So
Mischerkreis Mo - Fr
Sa - So
Einstellungen Schaltzeitenprogramm „Solar"
Ist der Gerätetyp
Die Speicherladung wird über den HT/NT-Kontakt gesteuert.
12:00
05:00 08:00
. . .
1 5
Schematischer Ablauf des Schaltzeitenprogramms „Automatik I"
Schaltzyklus 1
05:00 h - 22:00 h
07:00 h - 23:00 h
04:30 h - 07:30 h
04:30 h - 07:30 h
04:00 h - 22:00 h
06:00 h - 23:00 h
eingestellt, sind die Schaltzeiten für den Speicherladekreis deaktiviert.
00:00
16:00 22:00
5 x Grundeinstellungen
Schaltzyklus 2
– – –
– – –
16:00 h - 22:00 h
16:00 h - 22:00 h
– – –
– – –
12:00
07:00
6 + 7
00:00
23:00
1
7
