9 x Zubehör
9.1 Außentemperaturfühler
9 Zubehör
Der Außentemperaturfühler liegt dem Brennwertgerät bei. Er wird an den dafür vorgesehenen Stecker im Kesselschaltfeld
angeklemmt (siehe hierzu Montageanleitung des betreffenden Wärmeerzeugers).
9.2 Mischerkreis-Anlegefühler
Wenn ein Mischerkreis angeschlossen werden soll, wird der Mischerkreis-Anlegefühler TMKF (
Er wird an den dafür vorgesehenen Stecker im Kesselschaltfeld angeklemmt (siehe hierzu Montageanleitung des betreffenden
Wärmeerzeugers).
9.3

Raumtemperaturregler

Durch den Einbau des Raumtemperaturreglers RTR E (
Aufenthaltsbereich und der jeweils gewünschten Raumtemperatur auftretenden Abweichungen minimiert.
Der Anschluss erfolgt im Kesselschaltfeld an der dafür vorgesehenen Stelle (Stecker J8, Klemmen „BUS"), im Raumtemperatur-
regler an den Klemmen „1" und „2". Die Klemmen „N" sind nicht kontaktiert.

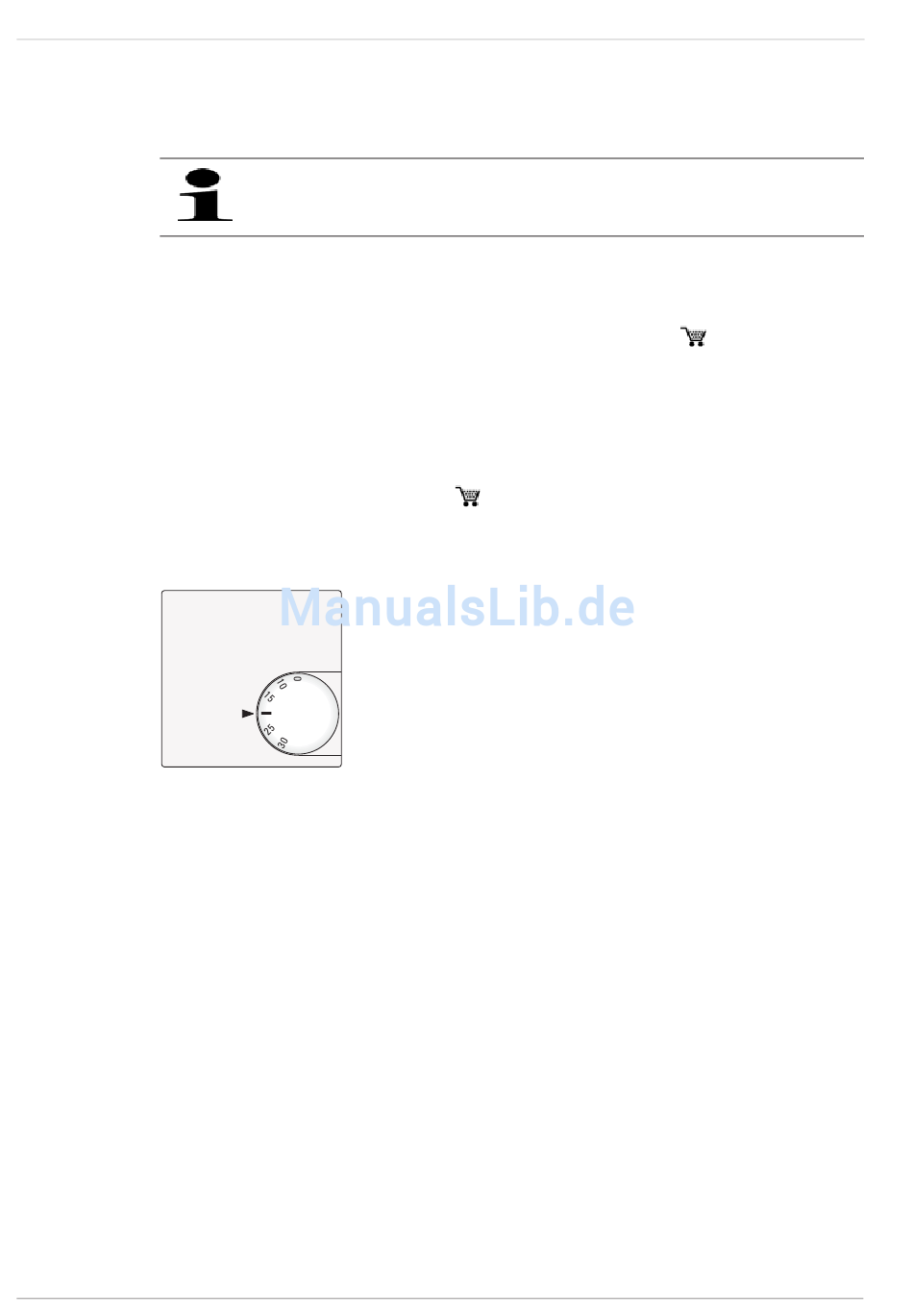

Bild 9-1
40
Bei nicht angeschlossenem Außentemperaturfühler setzt die Regelung standardmäßig den Arbeitsaußentempera-
turwert auf 0° C.
°C
Raumtemperaturregler RTR E
17 51 26) werden die zwischen der gemessenen Raumtemperatur im
15 60 62) benötigt.
+
FA ROTEX ALPHA 23R - 01/2008
