Installation

3.1

Allgemeine Montagehinweise

3 Installation
– Arbeiten an der elektrischen Anlage nur durch elektrotechnisch qualifiziertes Fachpersonal unter Beachtung der gültigen elek-
trotechnischen Richtlinien sowie der Vorschriften des zuständigen Elektrizitäts-Versorgungsunternehmens ausführen lassen.
– Der Netzanschluss der Heizungsanlage (Kesselschaltfeld – Regeleinrichtung) muss als eigenständiger Stromkreis ausgebildet
sein. Es dürfen weder Leuchtstofflampen noch andere als Störquelle in Frage kommenden Maschinen angeschlossen werden
bzw. anschließbar sein (Bild 3-1).
– Auf eine getrennte Verlegung von Netz- und Fühlerleitungen außerhalb des Heizgerätes achten. Bei der Verwendung von Kabel-
kanälen, solche mit Trennstegen vorsehen.
– Bei der ersten Inbetriebnahme der ALPHA
ten und geschulten Heizungsfachkraft auf die Anlagenbedingungen eingestellt werden.
3
2
Power
1
0
1
2

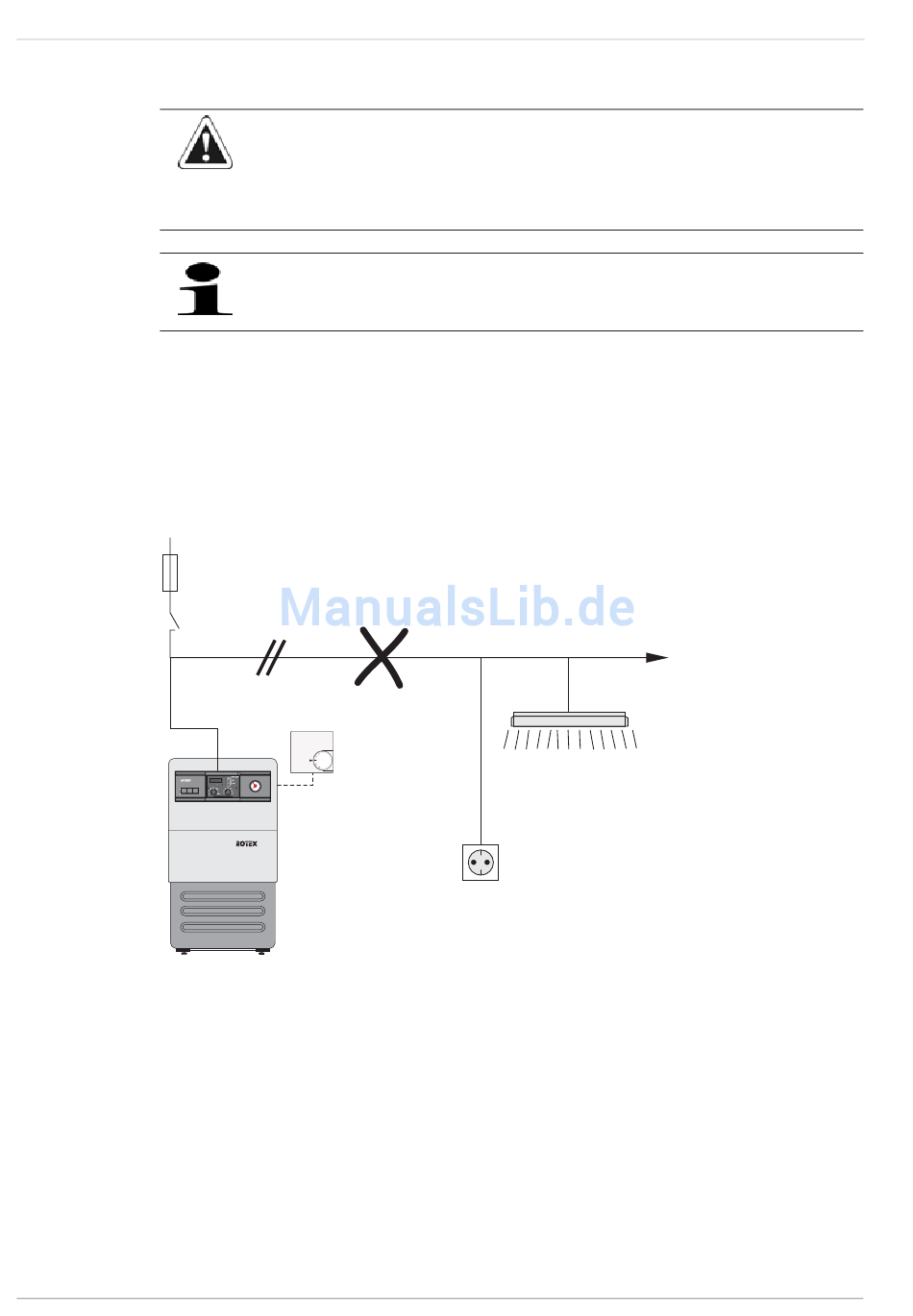

Bild 3-1
10
WARNUNG!
Unsachgemäß aufgestellte und installierte Geräte können Leben und Gesundheit von Personen gefährden und
in ihrer Funktion beeinträchtigt sein.
• Installation und Inbetriebnahme nur durch autorisierte und geschulte Heizungsfachkräfte.
• Eigenmächtige Eingriffe in die Elektronik der Regelung sind nicht erlaubt.
Unsachgemäße Inbetriebnahme führt zum Erlöschen der Garantie des Herstellers auf das Gerät.
Setzen Sie sich bei Fragen mit unserem Technischen Kundendienst in Verbindung.
°C
A1
2
ALPHA Reset
1 3
i bar
1 7 0 4
A1
1
Rotex-Heizgerät
Heizraum-Notschalter
Netztrennung von Heizung zu anderen elektrischen Verbrauchern
+
23R nach Montage in ein Rotex-Heizgerät muss die Regelung von einer autorisier-
3
Sicherungsautomat 16 A
4
Heizraumbeleuchtung und Steckdosen (Achtung! Nur auf getrennten Stromkreis
anschließen)
4
FA ROTEX ALPHA
+
23R - 01/2008
