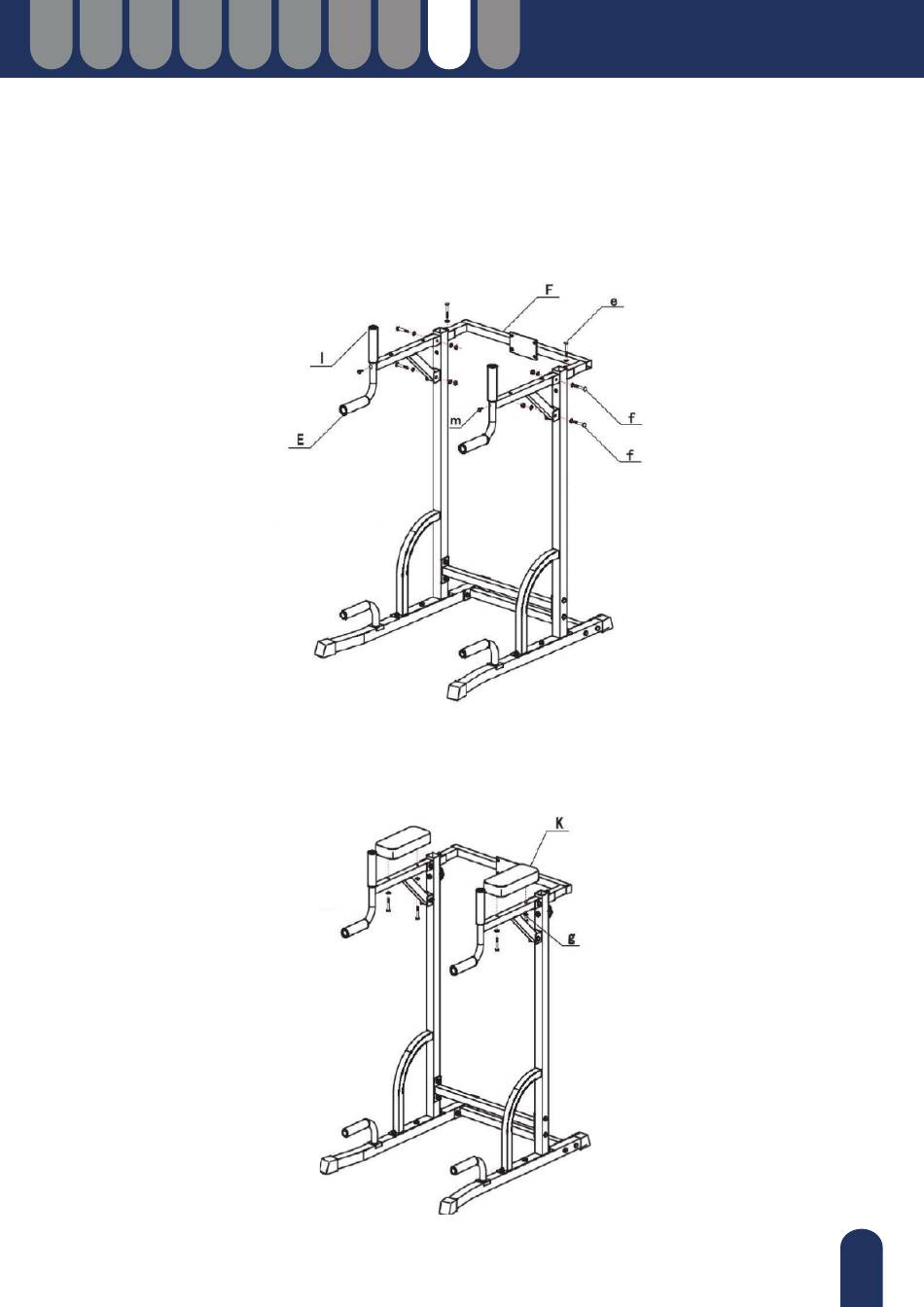

Krok 3.
Połącz części zanurzeniowe (E) i główne rury (B ) za pomocą 4 zestawów śrub kombinacji (f) - śruba
(M8*45) + podkładka (M8) + nakrętka (M8). Połącz rurki uchwytu (I) i elementy zanurzeniowe (E ) za
pomocą śruby (m) (M6*10), która znajduje się w elemencie zanurzeniowym (E). Na koniec połącz tylną
rurkę (F) i główną rurkę (B) za pomocą 2 zestawów śrub kombinacji (e) - śruba (M8*40) + podkładka (M8).
Krok 4.
Połącz poduszkę ramienia (K) z elementem zanurzeniowym (E ) za pomocą 4 zestawów śrub w kombi-
nacji (g) - śruba (M8*45) + podkładka (M8).
