3. MONTAGEHANDLEIDING

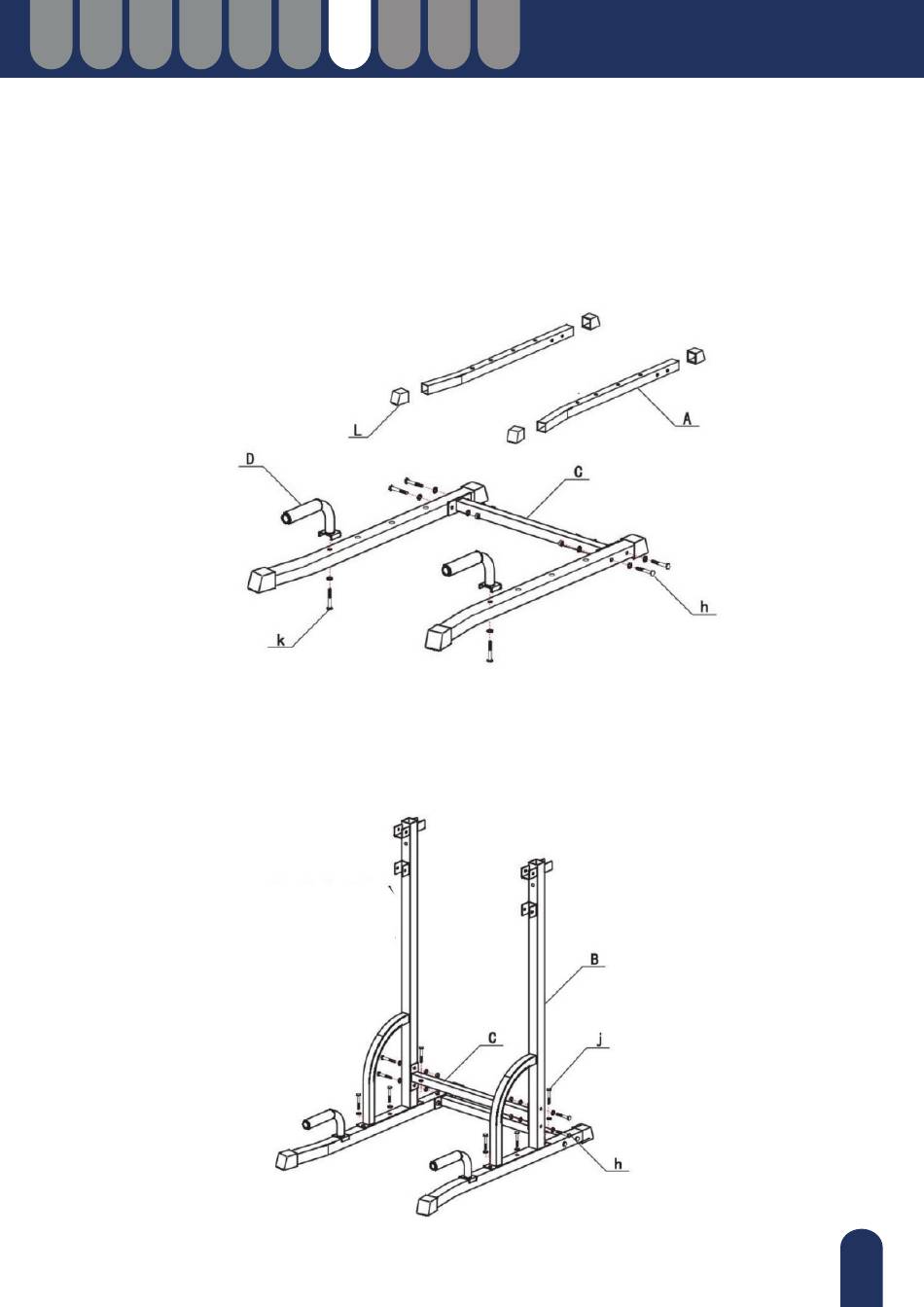

Stap 1.
Monteer twee stukken van de voetbuis (A) met de buisdeksels (L). Verbind beide voetbuizen met de ver-
bindingsbuis (C) en met 4 sets schroeven van de combinatie(h) uit de tabel - Schroef (M8+55) + Sluitring
(M8) + Moer (M8). Monteer beide L-handgrepen (D) met de 2 sets schroeven van de combinatie (k) uit de
tabel - Schroef (M10+55) + Sluitring (M10) in de voetbuizen (A).
Stap 2.
Verbind de hoofdbuizen (B) met de voetbuizen (A) met 6 sets combischroeven (j) - Schroef (M10*45) +
Sluitring (M10). Verbind vervolgens de hoofdbuis (B) en de verbindingsbuis (C) met 4 sets combischroe-
ven (h) - Schroef (M8*55) + Sluitring (M8) + Moer (M8).
