3. INSTRUÇÕES DE MONTAGEM

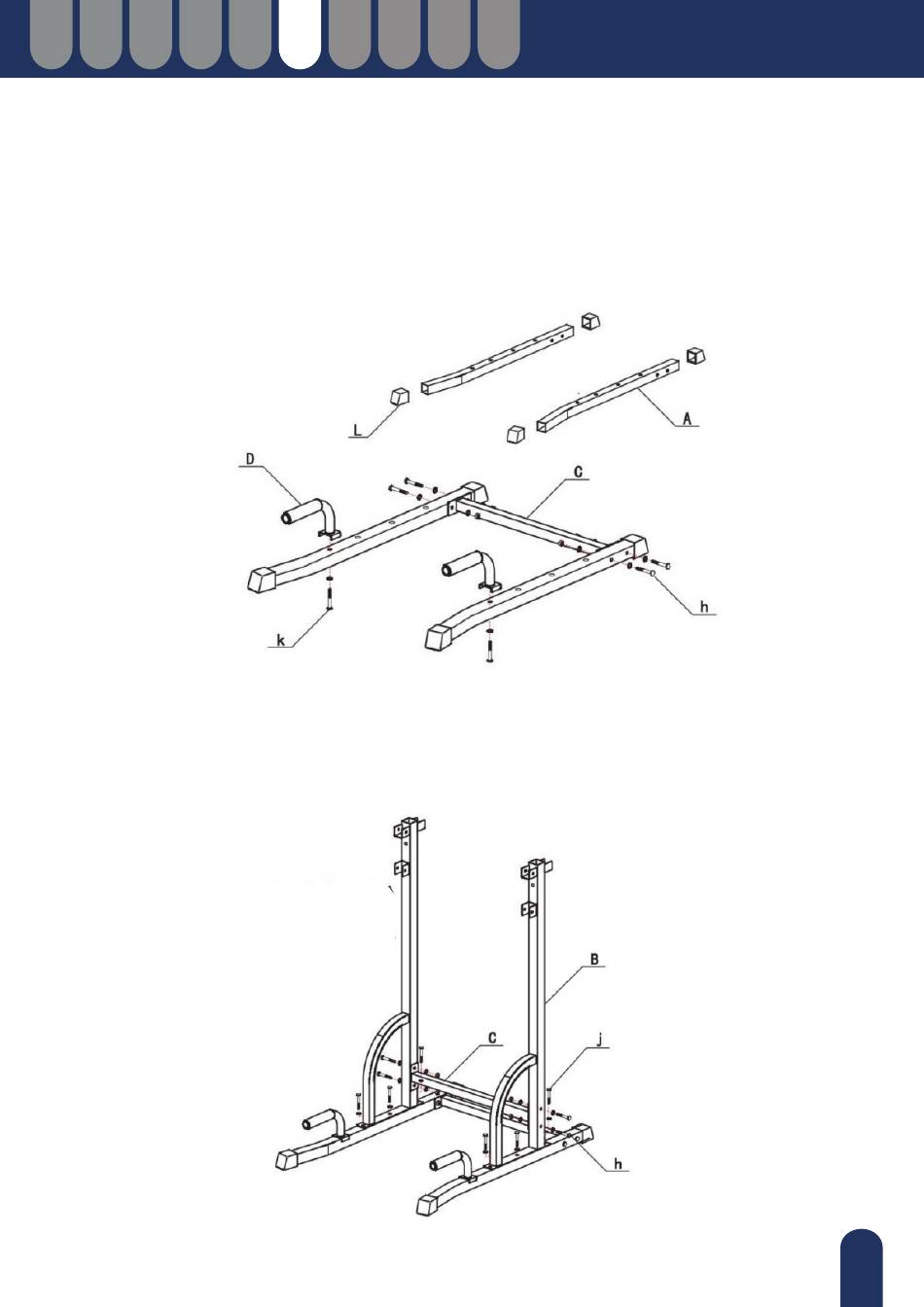

Passo 1.
Colocar duas peças do tubo dos pés (A) com as tampas dos tubos (L). Ligar os dois tubos dos pés com
o tubo de ligação (C) e com 4 conjuntos de parafusos da combinação(h) indicada na tabela - Parafuso
(M8+55) + Anilha (M8) + Porca (M8). Colocar as duas pegas em L (D) com os 2 conjuntos de parafusos da
combinação (k) indicada na tabela - Parafuso (M10+55) + Anilha (M10) nos tubos dos pés (A).
Passo 2.
Ligar os tubos principais (B) aos tubos dos pés (A) com 6 conjuntos de parafusos combinados (j) - Parafu-
so (M10*45) + Anilha (M10). Em seguida, ligue o tubo principal (B) e o tubo de ligação (C) com 4 conjun-
tos de parafusos combinados (h) - Parafuso (M8*55) + Anilha (M8) + Porca (M8).
