3. MONTAGEANLEITUNG

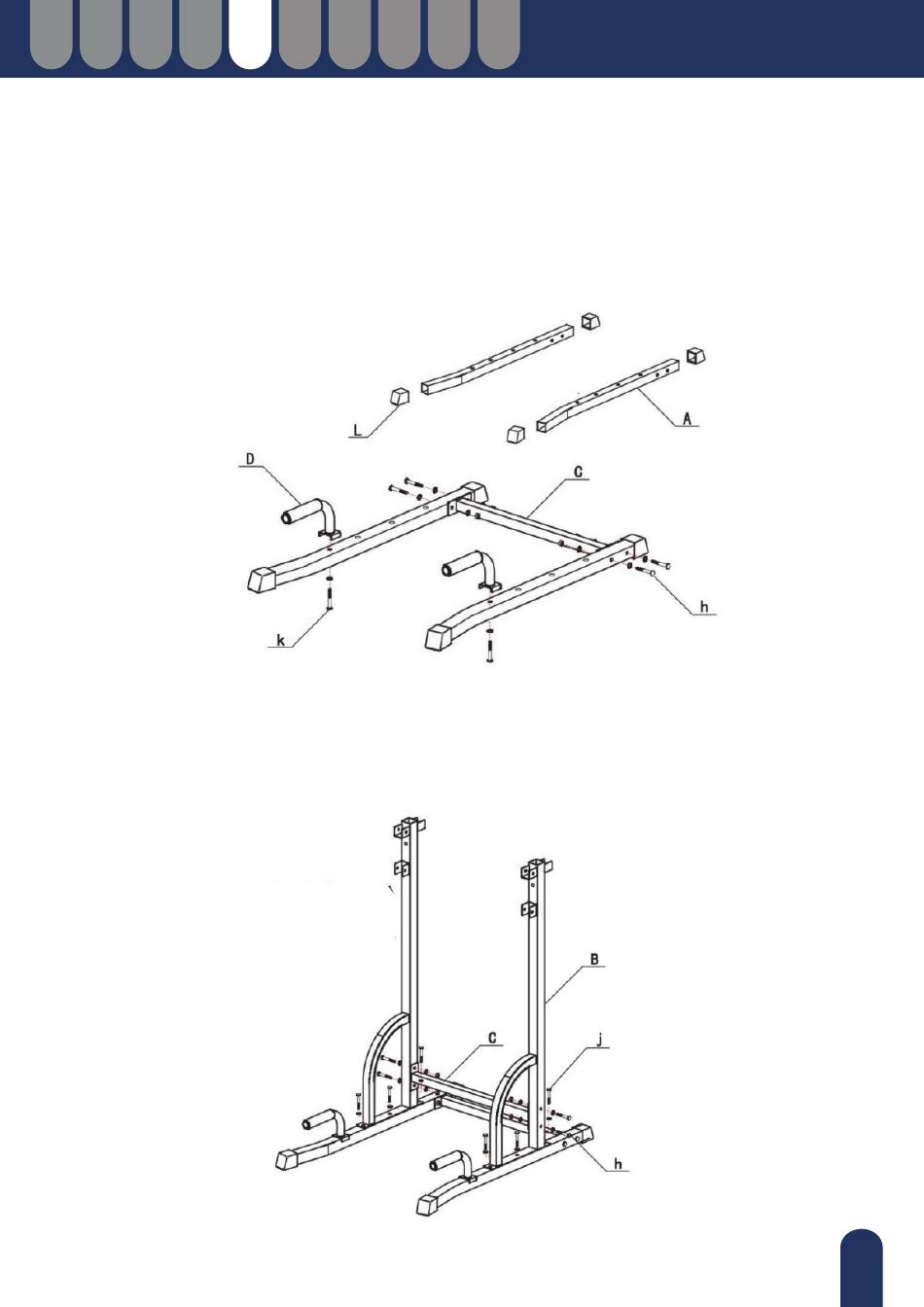

Schritt 1.
Montieren Sie zwei Teile des Fußrohrs (A) mit den Rohrdeckeln (L). Verbinden Sie beide Fußrohre mit
dem Verbindungsrohr (C) und mit 4 Schraubensätzen der in der Tabelle aufgeführten Kombination(h) -
Schraube (M8+55) + Unterlegscheibe (M8) + Mutter (M8). Beide L-Griffe (D) mit den 2 Schraubensätzen
der in der Tabelle aufgeführten Kombination (k) - Schraube (M10+55) + Scheibe (M10) - in die Fußrohre
(A) montieren .
Schritt 2.
Verbinden Sie die Hauptrohre (B) mit den Fußrohren (A) mit 6 Sätzen Kombischrauben (j) - Schraube
(M10*45) + Unterlegscheibe (M10). Verbinden Sie dann das Hauptrohr (B) und das Verbindungsrohr (C)
mit 4 Sätzen Kombischrauben (h) - Schraube (M8*55) + Unterlegscheibe (M8) + Mutter (M8).
