Mobiclinic MULTIFIT Anweisungen Seite 61

Station för pull-ups
FR IT DE PT NL SW PL DA
EN
ES
MULTIFIT
3. MONTERINGSANVISNINGAR

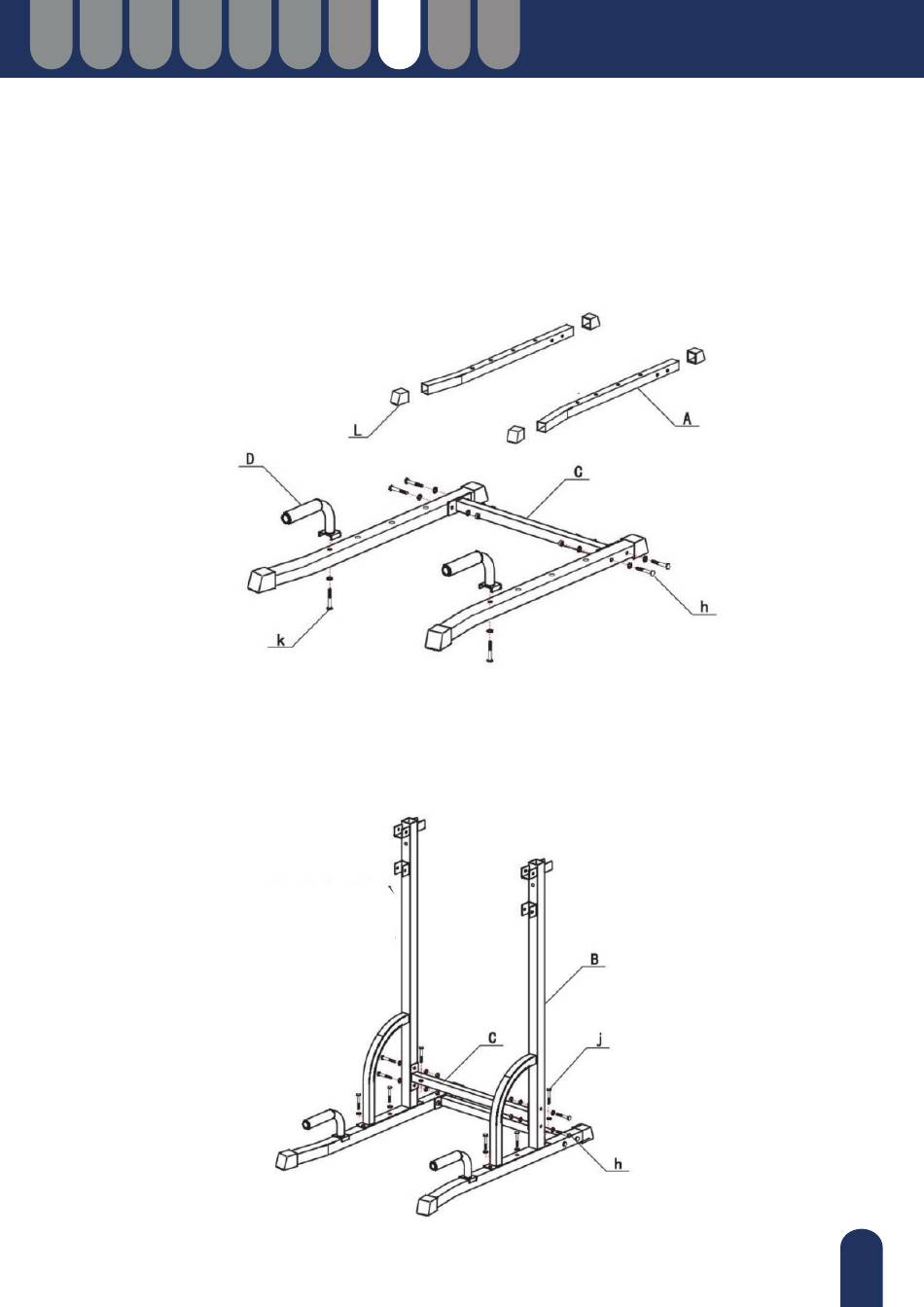

Steg 1.
Montera två delar av fotröret (A) med rörkåporna (L). Anslut båda fotrören med anslutningsröret (C) och
med 4 uppsättningar skruvar av den kombination(h) som anges i tabellen - Skruv (M8+55) + bricka (M8) +
mutter (M8). Montera båda L-handtagen (D) med de 2 skruvuppsättningarna av kombinationen (k) som
anges i tabellen - Skruv (M10+55) + bricka (M10) i fotrören (A).
Steg 2.
Anslut huvudrören (B) till fotrören (A) med 6 uppsättningar kombinationsskruvar (j) - Skruv (M10*45) +
bricka (M10). Koppla sedan ihop huvudröret (B) och anslutningsröret (C) med 4 uppsättningar kombin
ationsskruvar ( h) - Skruv (M8*55) + bricka (M8) + mutter (M8).
61
