3. ISTRUZIONI DI MONTAGGIO

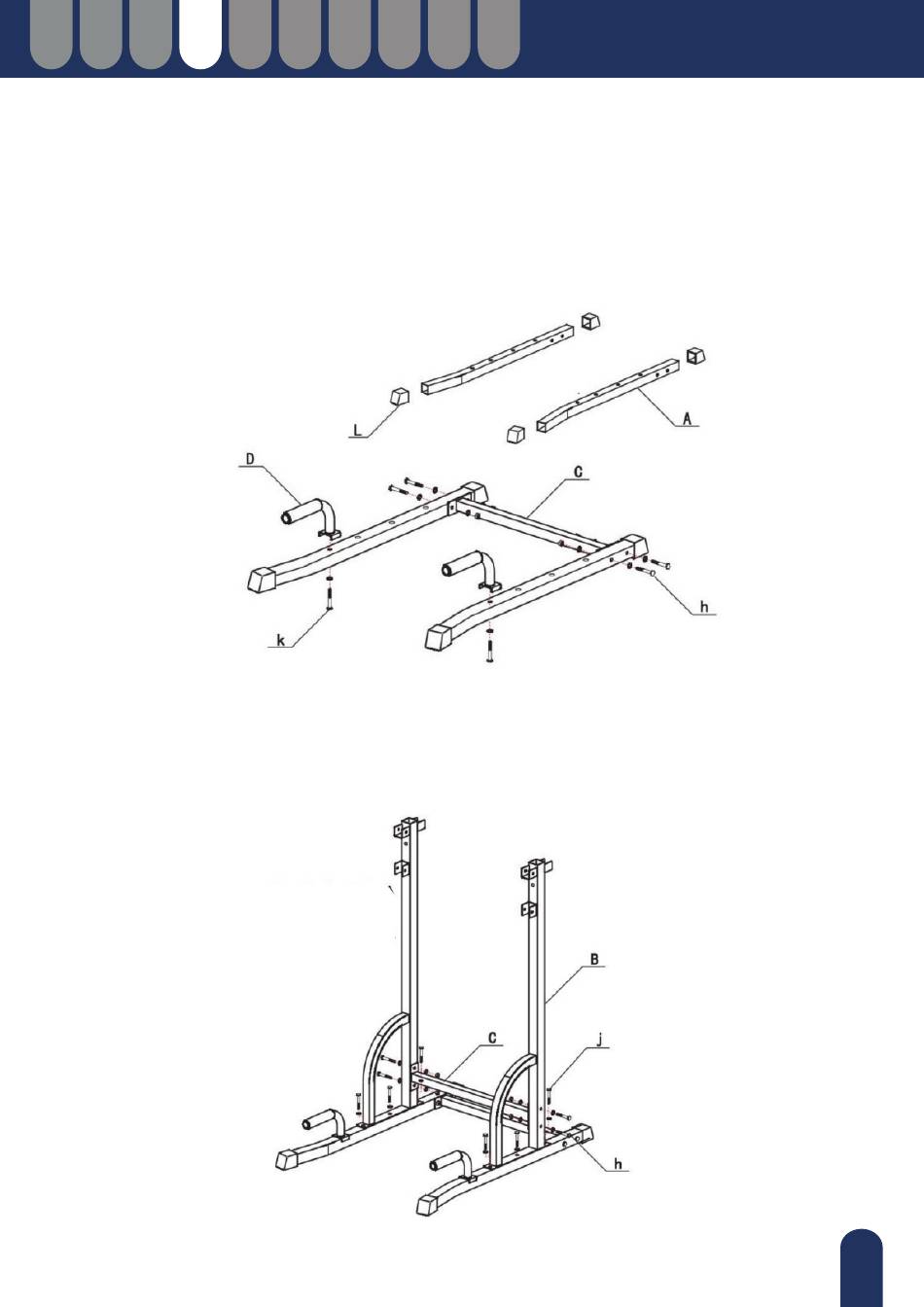

Fase 1.
Montare due pezzi del tubo del piede (A) con le coperture del tubo (L). Collegare entrambi i tubi dei
piedi con il tubo di collegamento (C) e con 4 set di viti della combinazione(h) elencata nella tabella - Vite
(M8+55) + Rondella (M8) + Dado (M8). Inserire entrambe le impugnature a L (D) con le 2 serie di viti della
combinazione (k) elencata nella tabella - Vite (M10+55) + Rondella (M10) nei tubi dei piedi (A).
Fase 2.
Collegare i tubi principali (B) ai tubi dei piedi (A) con 6 serie di viti combinate (j) - Vite (M10*45) + Ronde-
lla (M10). Collegare quindi il tubo principale (B) e il tubo di collegamento (C) con 4 set di viti combinate
(h) - Vite (M8*55) + Rondella (M8) + Dado (M8).
