Instalar o SSD M.2
Os modelos HyperDeck Shuttle 4K Pro 2TB já vêm com um SSD M.2 interno instalado. No
HyperDeck Shuttle 4K Pro, você pode instalar seu próprio SSD M.2. A instalação de um SSD M.2 é
simples e só precisa ser feita uma vez. O compartimento do cache pode ser acessado por meio de
um painel removível na parte inferior da unidade. O HyperDeck Shuttle 4K Pro é compatível com
SSDs M.2 2280, que medem 22 mm de largura por 80 mm de comprimento.
Para instalar o cache:
1 Desconecte o HyperDeck Shuttle 4K Pro da fonte de alimentação. Outros cabos podem
permanecer conectados, mas pode ser mais fácil removê-los.

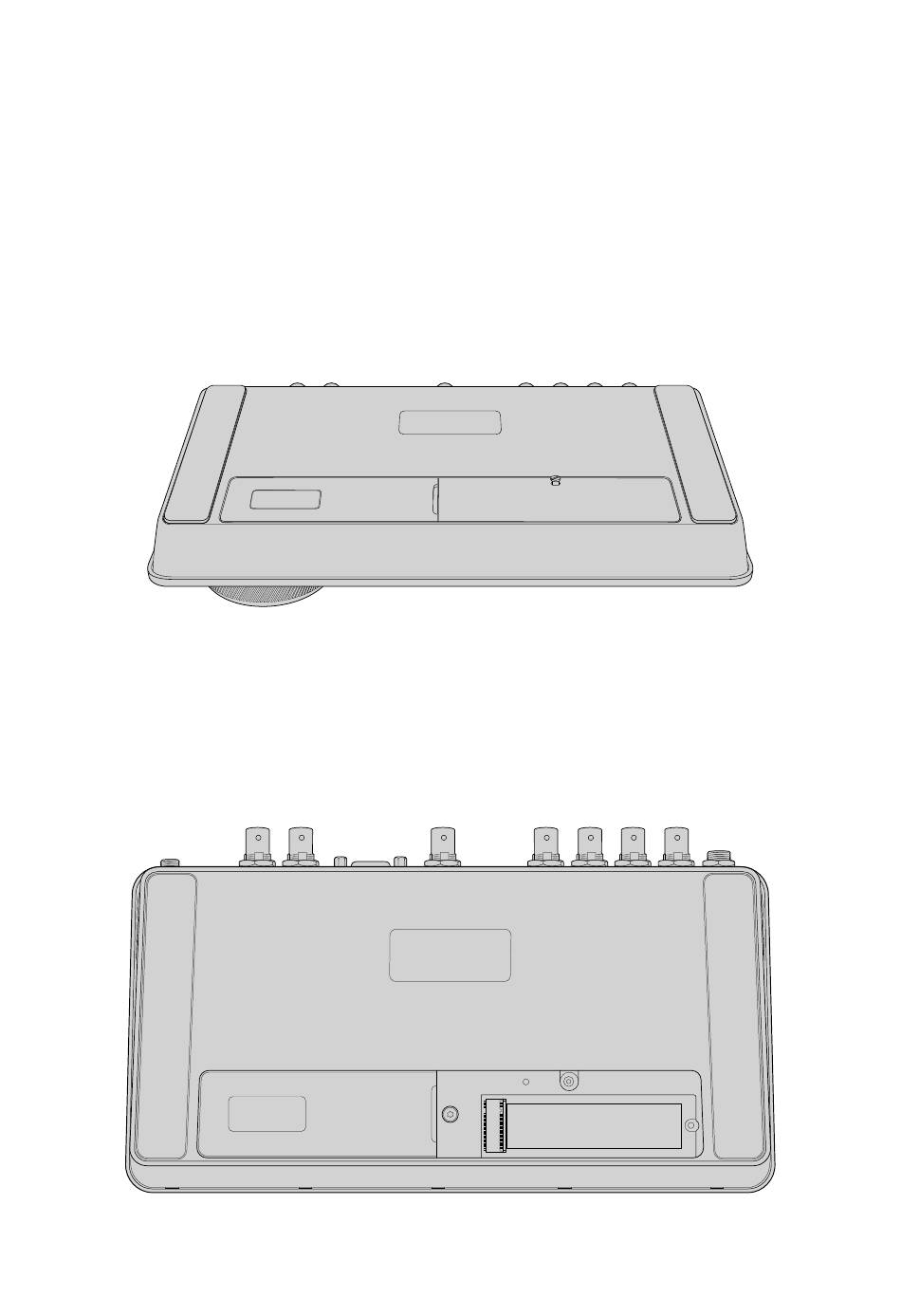

2 Vire a unidade de cabeça para baixo e solte o parafuso da tampa de proteção para removê-la.
3 Solte o parafuso.
4 O HyperDeck Shuttle 4K Pro é fornecido com um conjunto de protetores térmicos condutivos
para preencher os espaços de ar entre o disco PCIe e a unidade. Eles transferem o calor do
disco PCIe para o HyperDeck Shuttle. São incluídos quatro protetores para atender diferentes
tamanhos de PCIe M.2, já que a largura do cartão aumenta conforme a capacidade. Escolha o
protetor mais adequado ao seu armazenamento e fixe-o na parte inferior do HyperDeck.
Remova a película protetora azul do protetor térmico da placa-mãe.
Usar o SSD M.2 Interno Opcional 1142
