Hyperdeck Shuttle 4K Pro Arka Panel - Blackmagic Design Hyperdeck Shuttle Hd Installations- Und Bedienungsanleitung

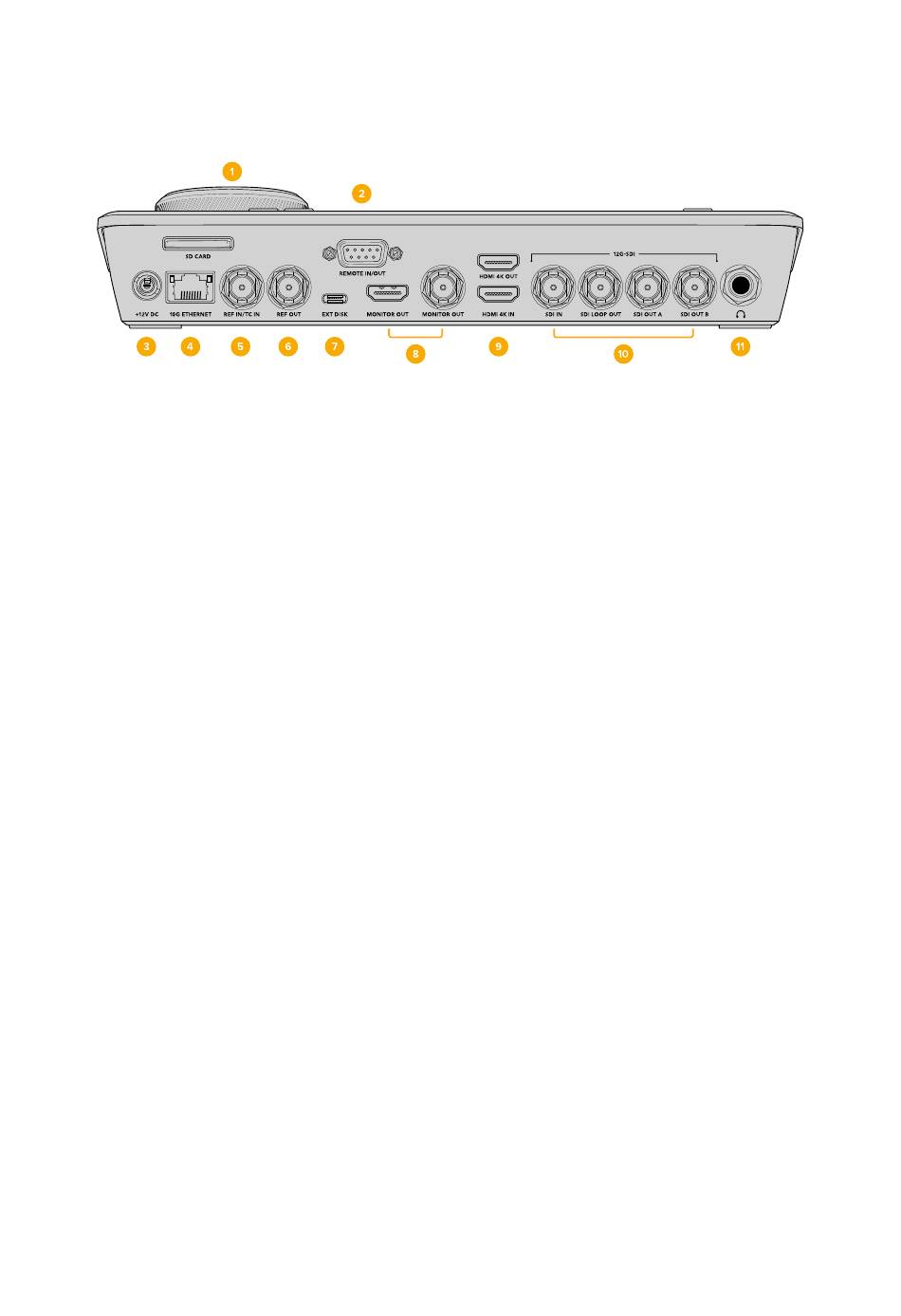

HyperDeck Shuttle 4K Pro Arka Panel

1 SD Kart
Kayıt ve oynatım için SD kartları yuvaya yerleştirin.
2 Uzaktan Kontrol
HyperDeck Shuttle 4K Pro, uzaktan kontrol girişi için bir RS-422 DE-9 konektöre
sahiptir. Uzaktan kontrol etkinken, bir HyperDeck'ten diğerine, aktarım kontrollerini
yansıtabilirsiniz. HyperDeck Shuttle 4K Pro'nun uzaktan kontrol ayarı etkinleştirildiğinde,
bağlı bir HyperDeck Studio Pro veya Extreme model disk kaydedici ile kontrol edilebilir.
3 Açma/Kapatma Butonu
HyperDeck Shuttle 4K Pro, bir AC adaptör ile çalışır. Cihaz ile gelen güç kablosu, güç
kesintisini önlemek için kilitlenebilir bir konektöre sahiptir, fakat HyperDeck Shuttle 4K
Pro'yu çalıştırmak için herhangi bir 60W 12V güç kablosunu da kullanabilirsiniz.
4 Ethernet.
Bir 10Gb/s Ethernet bağlantısı, Blackmagic Cloud Store veya başka bir ağ konumu
kullanarak kayıt ve oynatım için doğrudan ağınıza bağlamanızı sağlar. SD kartlara, harici
disklere veya isteğe bağlı dahili M.2 SSD'ye kaydedilen medyaya; ağ medya yöneticisi,
SMB dosya paylaşımı veya hızlı aktarımlar için bir FTP istemcisi aracılığıyla erişin veya
HyperDeck Ethernet Protocol kullanarak cihazı uzaktan kontrol edin.
Bir ATEM görüntü mikseri ile aynı ağa bağladığınızda, ATEM Software Control
yazılımındaki HyperDeck'ler paletini kullanarak veya bir ATEM yayın paneli üzerinden,
HyperDeck cihazınızı oynatım için kullanabilirsiniz. Bir FTP istemcisi aracılığıyla
dosyaların aktarılması hakkında daha fazla bilgi için, bu kılavuzdaki "Bir Ağ Üzerinden
Dosyaların Aktarımı" bölümüne bakın.
5 Referans Girişi ve Zaman Kodu Girişi
Harici referans veya zaman kodu sinyali almak için arkadaki "ref in/tc in" bağlantısına bir
referans veya zaman kodu BNC kablosu bağlayın. Harici bir zaman kodu kaynağını
kullanmak için kurulum menüsünün ikinci sayfasından seçim yapın. Ayrıca, referans
girişine bir referans sinyali bağlayabilir ve HyperDeck cihazını harici bir ana
senkronizasyon kaynağıyla senkronize edebilirsiniz.
6 Referans Çıkışı
HyperDeck Shuttle 4K Pro, sabitlenmiş Black-Burst ve Tri-Sync video referans sinyalleri
üreten dahili bir senkronizasyon üretecine sahiptir. Yani, HyperDeck'inizin referans
çıkışını diğer video ekipmanlarının referans girişine bağlayabilirsiniz ve bunları
HyperDeck'iniz tarafından üretilen ana referans sinyaline kilitleyebilirsiniz.
HyperDeck Shuttle 4K Pro Arka Panel 1238
