Controle RS-422
O que é Controle RS-422?
O padrão RS-422 é uma especificação de controle serial para decks profissionais, usado por
emissoras desde o início dos anos 80. Ele está presente em diversos decks, editores lineares e não
lineares, além de sistemas de automação de transmissão Todos os modelos HyperDeck atuais
suportam esse padrão, permitindo integração em sistemas de automação de transmissão, controle
remoto, edição e até mesmo em controles personalizados desenvolvidos pelo usuário.
O HyperDeck Studio também oferece suporte a comandos baseados em arquivos através do
Advanced Media Protocol (AMP) via RS-422, permitindo controlar o HyperDeck a partir de um
dispositivo externo, usando comandos AMP, como adicionar clipes a uma lista de reprodução,
definir o nome do próximo clipe, repetir um único clipe ou uma timeline, ou limpar uma lista de
reprodução.
Usar um Controlador RS-422 Externo
Todos os modelos HyperDeck contam com uma porta RS-422 compatível com o padrão Sony™, que
tem a pinagem correta para conexão direta a qualquer controlador remoto com RS-422, como o
HyperDeck Extreme Control.
É possível usar cabos de 9 pinos pré-fabricados, desde que cada extremidade seja conectada pino
a pino, com os mesmos números de pino em cada extremidade estejam conectados entre si. Se
preferir fabricar cabos personalizados, consulte o diagrama de pinagem fornecido com o
equipamento.
O HyperDeck pode ser controlado remotamente pelo HyperDeck Extreme Control, dispensando o
uso dos botões do painel frontal.
1 Conecte um sinal de vídeo à entrada de vídeo do HyperDeck.
2 Conecte um cabo RS-422 do HyperDeck Extreme Control ao HyperDeck Studio.
3 Ative o controle remoto pressionando o botão "Remote" no painel frontal ou no menu LCD no
HyperDeck Studio Mini para permitir o controle remoto do deck.
Agora é possível iniciar e parar gravações e reproduções remotamente, além de executar outras
funções comuns, como jog e shuttle. Confira a lista completa de comandos RS-422 suportados na
seção seguinte do manual, intitulada 'Comandos RS-422 Suportados'.
Receive

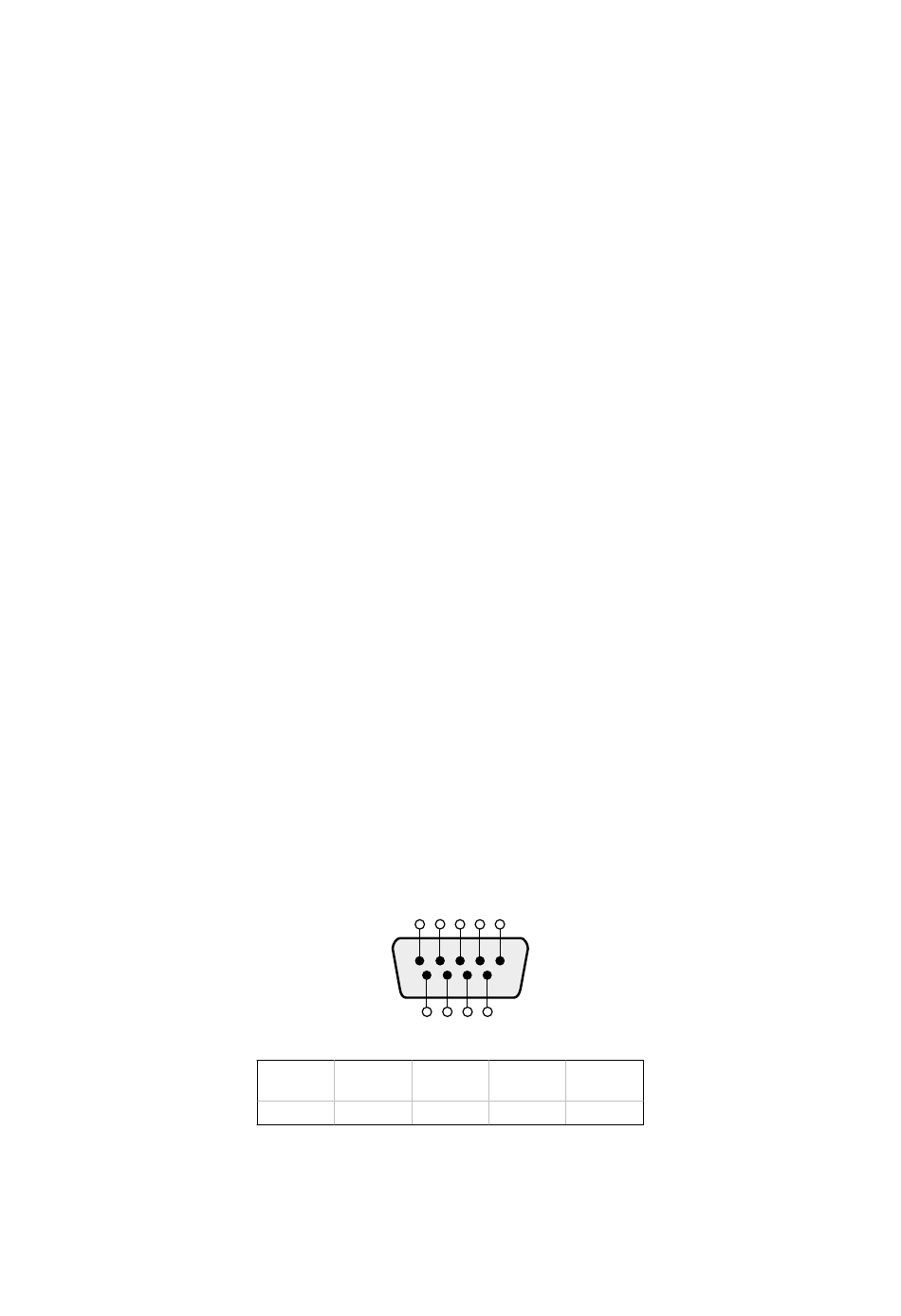

Pinos RS-422 para conexão remota.
5 4 3 2
9 8
Receive Transmit
(–) (+) (–)
2 7 8
1
7 6
Transmit Ground
(+) Pins
3 1, 4, 6, 9
