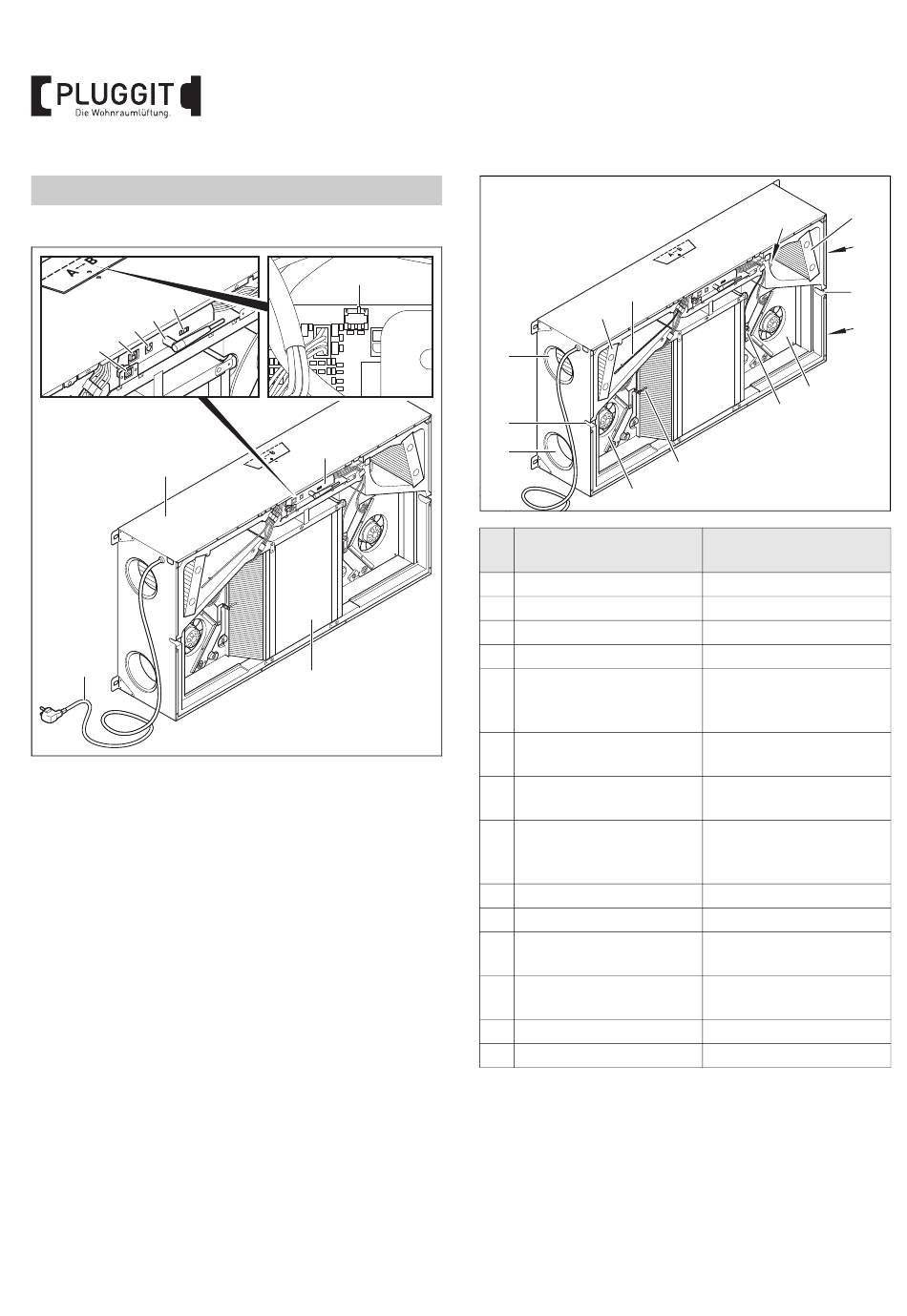

3. ÜBERSICHT AVENT D160
7
6
5
4
3
1
9
1 Wohnraumlüftungsgerät Avent D160
2 Hauptplatine
3 USB-Anschluss für Servicearbeiten
(PC Tool Pluggit iFlow)
4 Anschluss LAN-Verbindung (Router, GLT-Anschluss)
Steckerkonfiguration RJ45 TCP/IP
5 Modbus-Anschluss (HAC2)
Steckerkonfiguration RS 485
6 Antenne für Funkfernbedienung (Zubehör)
7 Digital-Eingang für Zubehör, z. B. Rauchmelder,
Druckwächter
8 Schalter für Umstellung A-Version Links (Auslieferzu-
stand) und B-Version Rechts
9 Kabel für Stromversorgung
10 Kreuz-Gegenstromwärmetauscher
4
BIA Avent D160
8
2
10
M+P-26A-1118
16
15
11
24
12
23
A-Version Links
(Auslieferzustand)
11 Anschluss für Abluft
12 Anschluss für Zuluft
13 Anschluss für Außenluft
14 Anschluss für Fortluft
15 Filter G4-Qualität (Abluft) Filter G4-Qualität (Au-
16 Temperaturfühler Abluft
(S3)
17 Temperaturfühler Au-
ßenluft (S1)
18 Filter G4-Qualität (Au-
ßenluft), optional F7-
Qualität
19 Kondensatanschluss
20 Abluftventilator
21 Temperaturfühler Fort-
luft (S4)
22 Temperaturfühler Zuluft
(S2)
23 Zuluftventilator
24 ---
17
20
21
22
M+P-26A-1119
B-Version Rechts
Anschluss für Außenluft
Anschluss für Fortluft
Anschluss für Abluft
Anschluss für Zuluft
ßenluft), optional F7-
Qualität
Temperaturfühler Au-
ßenluft (S1)
Temperaturfühler Abluft
(S3)
Filter G4-Qualität (Abluft)
---
Zuluftventilator
Temperaturfühler Zuluft
(S2)
Temperaturfühler Fort-
luft (S4)
Abluftventilator
Kondensatanschluss
18
13
19
14
