SD750FR

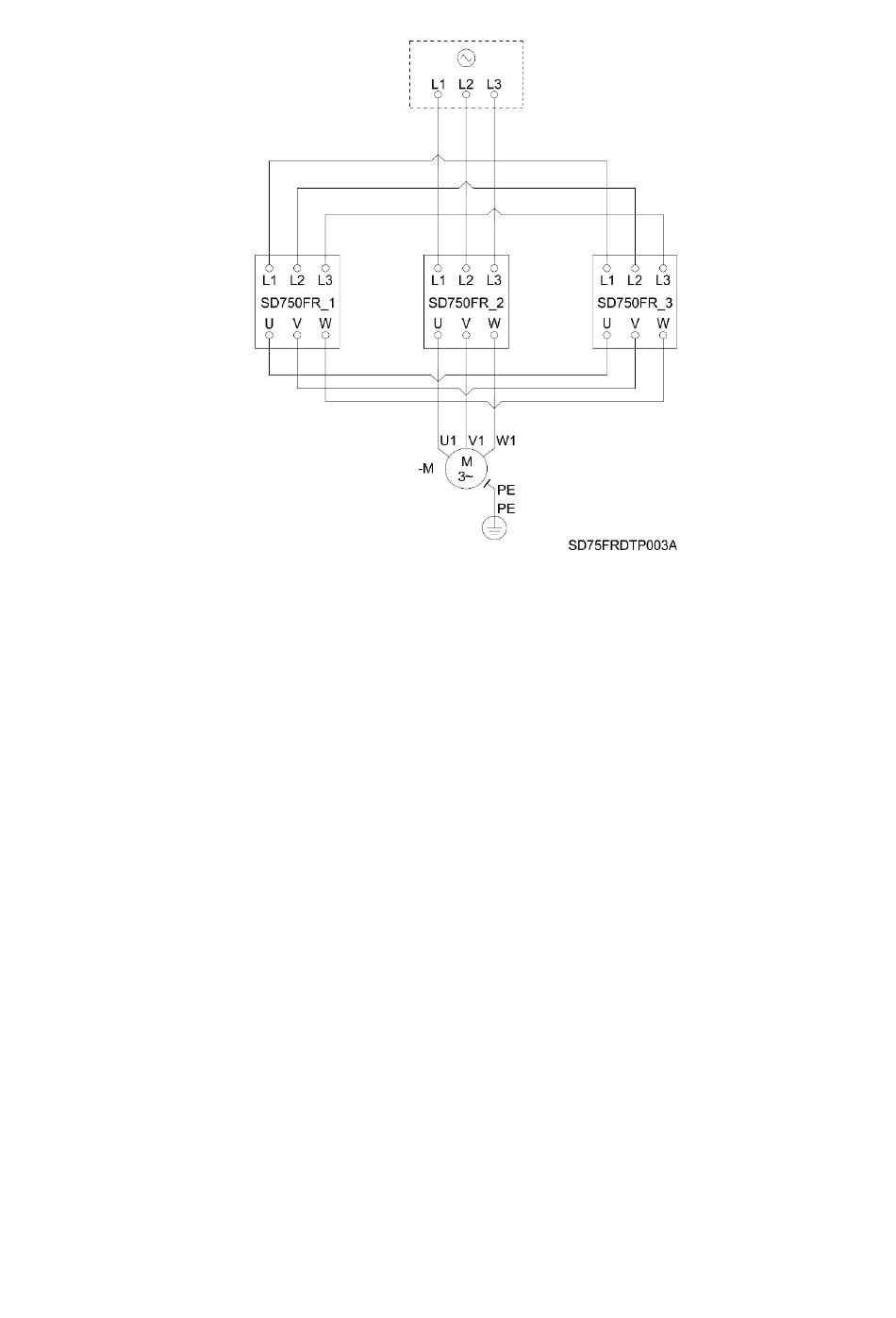

Verdrahtung der Leistungsanschlüsse mit 3 Modulen für die Baugrößen 9 bis 11.

Verdrahtung

Die empfohlenen Kabeltypen und Längen für die Leitungen zwischen Frequenzumrichter und Motor sind:
Ungeschirmte Leitung: 300m. Asymmetrisches 4-Leiter Kabel mit Schutzleiter. Es wird empfohlen

den Querschnitt des Schutzleiters gleich oder größer dem Querschnitt der verwendeten Außenleiter
(U, V, W) zu verwenden. Bei Verwendung von Einzelleitern ist die Kabelführung symmetrisch zu
bündeln (siehe Abbildung 6.10)
Geschirmte Leitung: 150m. Idealerweise ein symmetrisches 3 adriges Kabel mit einem gleichgroßen

Schutzleiter und einem Schirmgeflecht. Für eine effektive Abschirmung wird empfohlen, sowohl an der
Motorseite als auch am Frequenzumrichter EMV taugliche Verschraubungen mit einer 360°
Schirmauflage und niedriger Impedanz bei hohen Frequenzen zu verwenden.
