SD750FR
2. Ebene – Eingangsschaltung, Inverter Brücke und DC-Bus Kühlung:
Die im Frequenzumrichter eingebauten Axiallüfter saugen die Luft von der Unterseite an und blasen
sie an der Oberseite wieder aus. Durch die Lüfter wird die generierte Abwärme der
Leistungshalbleiter von den Kühlkörpern abgeleitet. Die Lüfterdrehzahl erhöht oder senkt den
Luftstrom abhängig von der Halbleitertemperatur.
3. Ebene – Filterbereich:
Auf der Rückseite des SD7FR befindet sich das LCL Filter. Die entstehende Abwärme wird über
Lüfter an der Oberseite des SD7FR abgesaugt. Zusätzlich sorgen weitere interne Lüfter für eine
verbesserte Wärmeableitung.
Der Betreiber muss sicherstellen, dass der Installationsort mit einem Abluftsystem ausgestattet ist,
das geeignet ist die entstehende Verlustwärme zu absorbieren. Die nachfolgenden Zeichnungen
und Tabellen zeigen die richtige Dimensionierung des Kühlsystems auf.
ALLGE-
MEIN
2. Ebene
3. Ebene
Der SD750FR besitzt ein modulares Design. Die Baugrößen 6-11 entsprechen parallel geschalteten
SD750FR der Baugröße 5. Um den Kühlbedarf zu berechnen werden die Baugrößen mit den
entsprechenden Werten mit den Daten der nachfolgenden Tabelle multipliziert.
BAUGRÖßE
FAKTOR
40
MECHANISCHE INSTALLATION
Lufteinlass Fläche(m²)
MAXIMALER LUFTSTROM (m3/h)
MAXIMALER LUFTSTROM (m3/h)
MAXIMALER LUFTSTROM (m3/h)
6 7
x2 x3

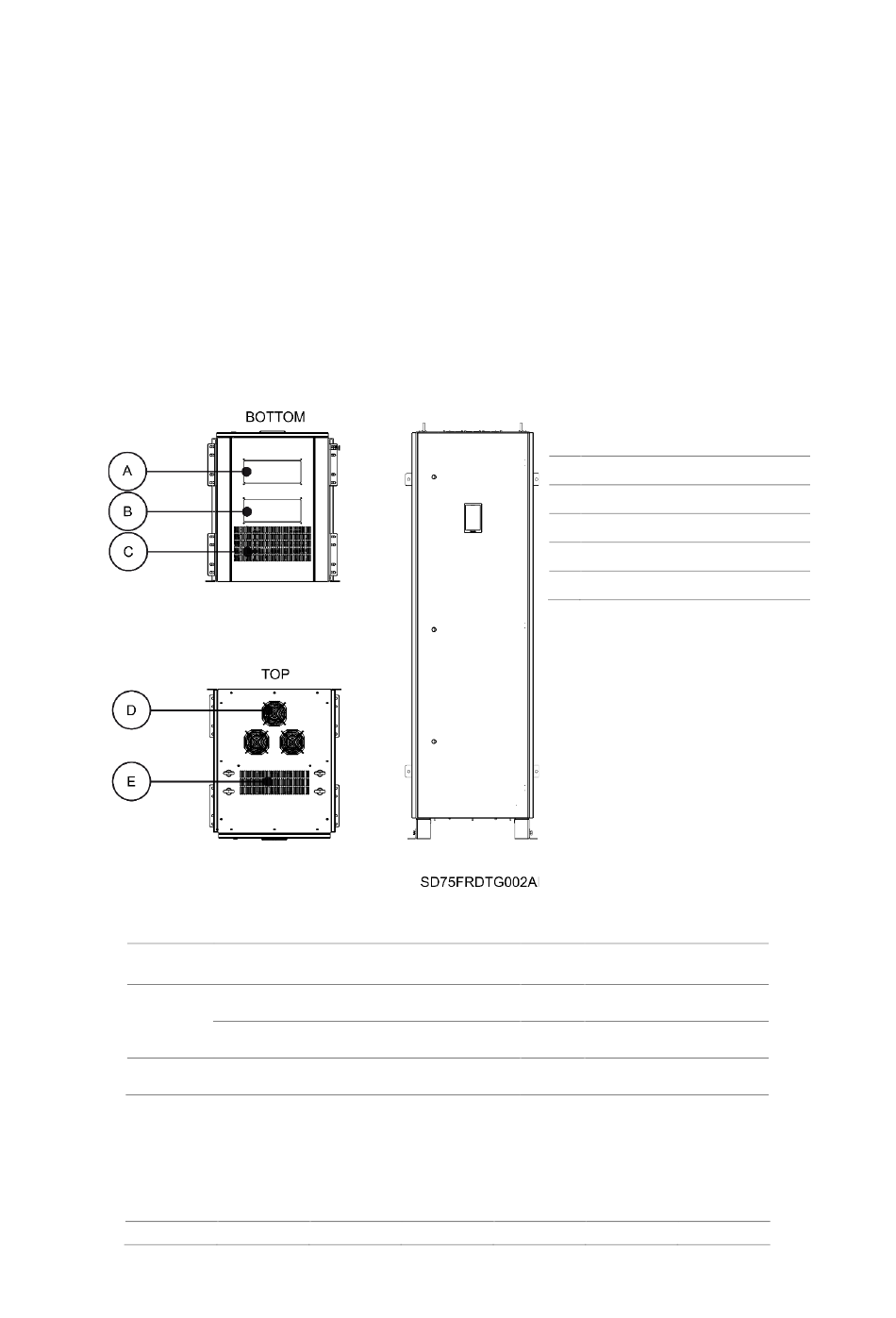

ID
A Bodenplatte für die Motorkabel
B
Bodenplatte für die Netzzuleitung
C Einlassgitter 2 und 3
D
Ablüfter für den Ebene 3
E Auslassgitter Ebene 2
ID
C
C-E
E
D
8 9
x4 x6
POWER ELECTRONICS
BESCHREIBUNG
BAUGRÖßE 5
0.026028
1600 m³/h
0.017642
480 m³/h
10 11
x9 x12
