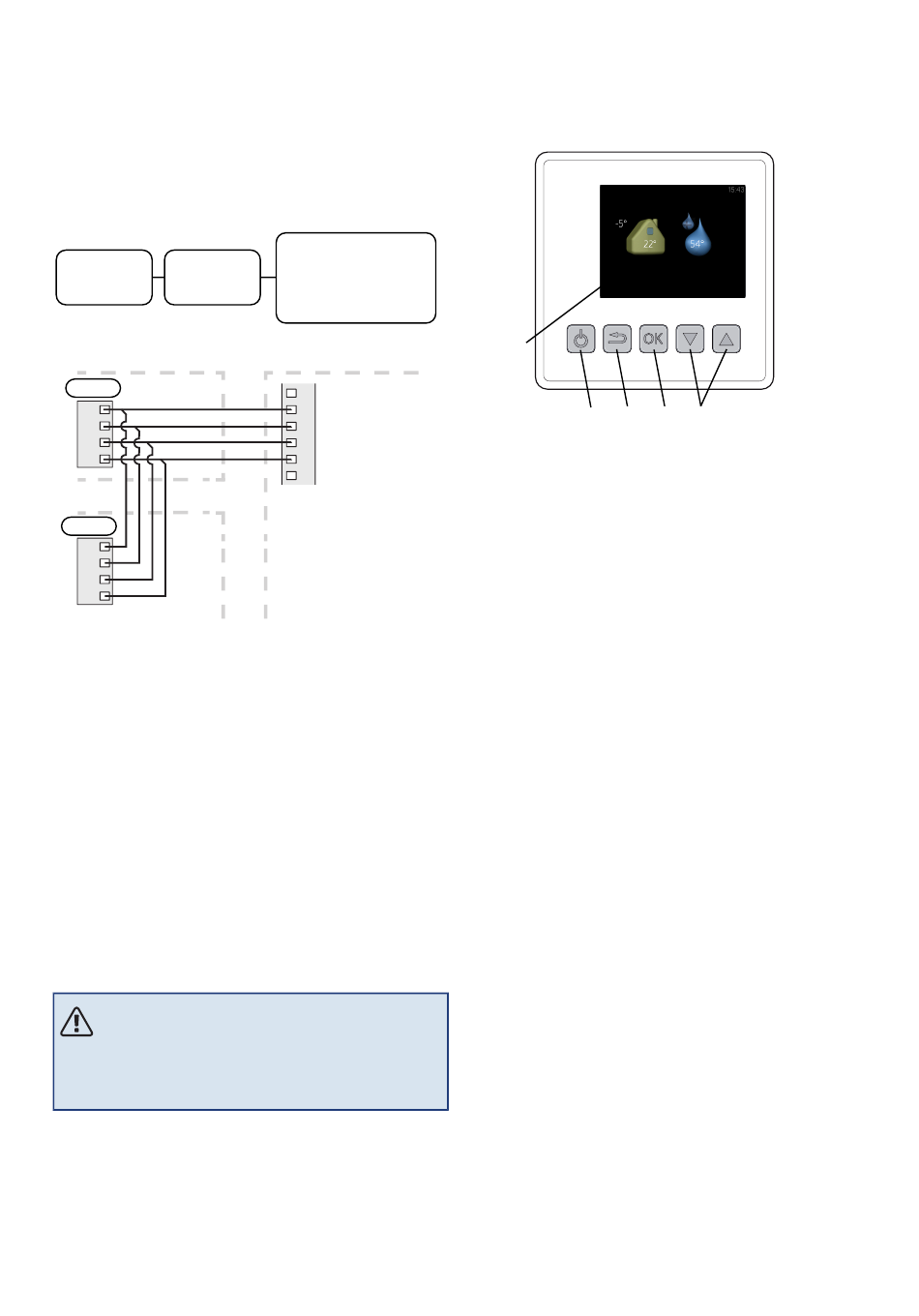

Connexion d'accessoires et d'un RMU 40
Si RMU 40 doit être raccordé à SMS 40 ou MODBUS 40, rac-
cordez les cartes en série.
Tillbehör_singular = translation hint, 1
= value
Lisez toujours les instructions du manuel de l'accessoire à
installer, car il existe différents branchements pour les ac-
cessoires. RMU 40 doit être raccordé en dernier dans la
boucle de communication.
Tillbehör_singular = translation hint, 1&2 =
value
MODBUS 40/
RMU 40
SMS 40
MODBUS 40/SMS 40/RMU
SMS 40
40
AA9-X1
GND
B
A
+12V
RMU 40/
SMS 40
SMS 40
AA9-X1
GND
B
A
+12V
Mise en service
1. Maintenez le bouton Retour de RMU 40 enfoncé pendant
7 secondes pour accéder au menu "réglages d'entretien".
2. Accédez au menu et sélectionnez le système de chauf-
fage auquel RMU 40 doit être raccordé.
3. Démarrez le produit principal, accédez au menu «ré-
glages système» (5.2) et activez RMU 40 pour le circuit
de distribution que vous souhaitez commander à l'aide
de l'unité d'ambiance.
4. Si vous souhaitez que le produit principal utilise la sonde
d'ambiance pour contrôler la température, indiquez-le
dans le menu «réglages sondes d'ambiance» (1.9.4). Si
une sonde d'ambiance externe (BT50) est déjà en place,
elle sera utilisée. Sinon, la sonde d'ambiance de RMU 40
sera utilisée.
REMARQUE!
Seule la version 1199 ou une version ultérieure du
logiciel du produit principal est compatible avec
RMU 40du produit principal.
48
Platine d'entrée
Produit principal
Produit principal
Commande - Présentation
PANNEAU DE COMMANDE DE LA COMMANDE
DÉPORTÉE
A
B C D E
A AFFICHAGE
Les instructions, les réglages et les informations de fon-
ctionnement s'affichent sur l'écran.
B BOUTON DE VEILLE
RMU 40 peut être réglé en mode veille à l'aide du bouton
veille. L'utilisation du bouton veille n'affecte pas le fonc-
tionnement du produit principal.
C BOUTON RETOUR
Le bouton Retour vous permet de :
• revenir au menu précédent ;
• modifier un réglage qui n'a pas été confirmé.
D BOUTON OK
Le bouton OK vous permet de :
• confirmer les sélections des sous-menus/options/va-
leurs définies.
E
BOUTONS HAUT ET BAS
Avec les boutons haut et bas vous pouvez :
• parcourir les menus et les options ;
• augmenter ou diminuer les valeurs ;
RMU 40 | FR
