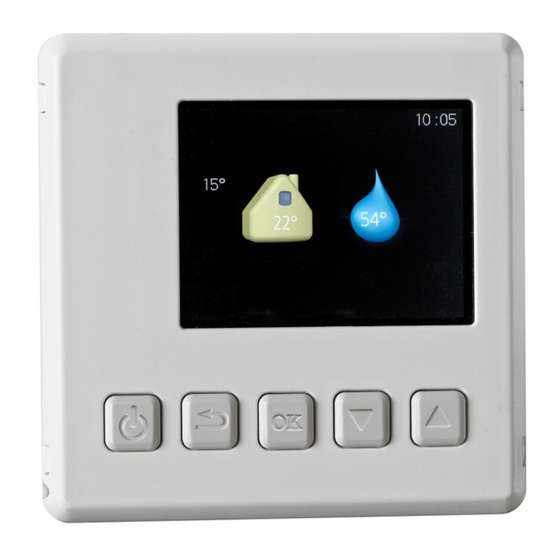

Nibe RMU 40 Installateurhandbuch
Vorschau ausblenden Andere Handbücher für RMU 40:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Installatörshansbok Rumsenhet
SE
för NIBE F1145, F1245, F750
Installer manual Room unit
GB
for NIBE F1145, F1245, F750
Installateurhandbuch Raumeinheit
DE
für NIBE F1145, F1245, F750
RMU 40
IHB 1013-1
031435

Werbung

Inhaltsverzeichnis

Fehlerbehebung

loading

Inhaltszusammenfassung für Nibe RMU 40

  • Seite 1 RMU 40 Installatörshansbok Rumsenhet för NIBE F1145, F1245, F750 Installer manual Room unit for NIBE F1145, F1245, F750 Installateurhandbuch Raumeinheit für NIBE F1145, F1245, F750 IHB 1013-1 031435...
  • Seite 3 Rumsgivare Allmänt RMU 40 innehåller en rumsgivare med samma funktion Med RMU 40 kan du styra och övervaka din Nibe värme- som den som följer med värmepumpen (BT50). pump från ett annat rum i huset. Detta ger möjlighet att välja vilken rumsgivare värmepum- Innehåll...
  • Seite 4 Montering RMU 40 kan inte monteras direkt mot en vägg eftersom en anslutningsplint sticker ut på baksidan. Montera antingen RMU 40 i en ledig apparatdosa eller på den medföljande plastdistansen. Om du vill använda rumsgivaren i RMU 40 är placeringen av rumsenheten viktig.
  • Seite 5 Flera RMU 40/SMS 40 Anslutning av kommunikation och spännings- matning Om ytterligare en RMU 40 alternativt en SMS 40 ska an- slutas till F1145/F1245/F750 ska denna vidarekopplas Plinten i RMU 40 ansluts till plint X4:9-12 på ingångskor- från anslutningsplinten i den första enheten. Det går ej tet (AA3) i värmepumpen.
  • Seite 6 Menysystem Styrning - Introduktion När RMU 40 startas upp kommer du till informationsme- Rumsenhet nyn. Här visas viss grundinformation om värmepumpens status. Inomhustemperaturen visas i förhållande till valt klimatsystem. Display På displayen visas instruktioner, inställningar och driftinformation. Standby-knapp Tryck på valfri knapp för att gå till huvudmenyn.
  • Seite 7 Välja alternativ Styrning - Menyer Huvudmeny I en meny med alternativ visas det valda alternativet med en grön bock. Undermenyer För att välja annat alternativ: Till höger om undermenyerna på displayen finns statusin- formation för respektive meny. Markera med hjälp av upp- eller nedknappen det alternativ du vill ska gälla.
  • Seite 8 Meny 1 - temperatur TIPS! Vänta ett dygn innan du gör en ny inställning, så att rumstemperaturen hinner stabilisera sig. Meny 2 - tillfällig lyx Inställning av temperaturen (utan aktiverad rumsgivare): Inställningsområde: -10 till +10 Displayen visar inställt värde för värme (kurvförskjutning). Inställningsområde: 3, 6 och 12 timmar, samt läge För att höja eller sänka inomhustemperaturen ökar eller "från"...
  • Seite 9 Meny 3 - ventilation Ändra driftläge genom att markera önskat läge och trycka på OK-knappen. För att välja vilka valbara funktioner som ska tillåtas eller inte markerar du funktionen med hjälp av pilknapparna och trycker på OK-knappen. Driftläge auto I detta driftläge kan du inte välja vilka funktioner som ska tillåtas då...
  • Seite 10: Tekniska Uppgifter

    Meny 5 - serviceinställningar Felsökning Kommunikationsfel Kontrollera att inställningen i RMU 40 meny 5 och värmepumpens meny 5.2 överensstämmer. Kontrollera kabelanslutningen mellan RMU 40 och värmepump. Display släckt Kontrollera kabelanslutningen mellan RMU 40 och värmepump. Kontrollera att enheten inte står i standby-läge.
  • Seite 11 Room sensor General RMU 40 contains a room temperature sensor with the With RMU 40 you can control and monitor your Nibe same function as that supplied with the heat pump heat pump from another room in the house. (BT50).
  • Seite 12 RMU 40 cannot be installed directly against a wall be- cause the connection terminal protrudes from the reverse. Install RMU 40 either in a spare apparatus box or on the plastic spacer supplied. If you want to use the room temperature sensor in RMU 40 the position of the room unit is important.
  • Seite 13: Electrical Connection

    Several RMU 40/SMS 40 Connecting communication and power supp- If an additional RMU 40 or a SMS 40 is to be connected to the F1145/F1245/F750 this should be connected from The terminal block in RMU 40 is connected to terminal the terminal block in the first unit.
  • Seite 14 Menu system Control - Introduction When RMU 40 is started you come to the information Room unit menu. Basic information about the heat pump status is shown here. The indoor temperature is displayed in rela- tion to the selected climate system.
  • Seite 15: Control - Menus

    Selecting options Control - Menus Main menu In an options menu the current selected option is indicated by a green tick. Sub-menus To select another option: Status information for the relevant menu can be found on the display to the right of the sub-menus. Mark the applicable option using the up or down button.
  • Seite 16 Menu 1 - temperature Wait 24 hours before making a new setting, so that the room temperature has time to stabilise. Menu 2 - temporary lux Setting the temperature (without room sensors activated): Setting range: -10 to +10 The display shows the set values for heating (curve offset). Setting range: 3, 6 and 12 hours and mode "off"...
  • Seite 17 Menu 3 - ventilation Change the operating mode by marking the desired mode and pressing the OK button. To select selectable functions that are permitted or not, mark the function using the arrow buttons and press the OK button. Operating mode auto In this operating mode you cannot select which functions are to be permitted because it is handled automatically by the heat pump.
  • Seite 18: Troubleshooting

    Menu 5 - service settings Troubleshooting Communication error Check that the settings in RMU 40 menu 5 and heat pump menu 5.2 correspond. Check the cable connection between RMU 40 and heat pump. Display extinguished Check the cable connection between RMU 40 and heat pump.
  • Seite 19: Deutsch, Installateurhandbuch - Rmu

    Deutsch, Installateurhandbuch - RMU 40 Raumtemperaturfühler Allgemeines RMU 40 enthält einen Raumfühler, der dieselbe Funkti- Mit RMU 40 können Sie Ihre Nibe-Wärmepumpe von ei- onsweise wie der Raumfühler im Lieferumfang der Wär- nem anderen Raum im Gebäude aus steuern und über- mepumpe (BT50) aufweist.
  • Seite 20 Montage RMU 40 kann nicht direkt an einer Wand montiert wer- den, da an der Rückseite eine Anschlussklemme hervor- ragt. Montieren Sie RMU 40 entweder in einer leeren Geräte- dose oder am beiliegenden Abstandsstück aus Kunststoff. Wenn Sie den Raumfühler der RMU 40 nutzen wollen, ist die Platzierung der Raumeinheit entscheidend.
  • Seite 21: Elektrischer Anschluss

    F1145/F1245/F750 verbunden werden, ist diese von der Anschlussklemme in der ersten Einheit umzusetzen. Die Klemme in RMU 40 wird mit Klemme X4:9-12 an der Es können maximal zwei Einheiten angeschlossen werden. Eingangskarte (AA3) in der Wärmepumpe verbunden. Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig.
  • Seite 22: Steuerung - Einführung

    Menüstruktur Steuerung – Einführung Beim Starten von RMU 40 gelangen Sie in das Informati- Raumeinheit onsmenü. Hier werden grundlegende Informationen zum Wärmepumpenstatus angezeigt. Die Innentemperatur wird im Verhältnis zum gewählten Klimatisierungssystem angezeigt. Display Auf dem Display erscheinen Anweisungen, Einstellungen und Betriebsinformationen.
  • Seite 23: Steuerung - Menüs

    Alternative wählen Steuerung – Menüs Hauptmenü In einem Menü mit mehreren Optionen wird die gewählte Option mit einem grünen Häkchen mar- kiert. Untermenüs Rechts neben den Untermenüs werden auf dem Display So wählen Sie eine andere Option aus: Statusinformationen für das jeweilige Menü angezeigt. Markieren Sie mit Auf- oder Ab-Taste die Temperatur Temperatureinstellung für das Klimatisie-...
  • Seite 24 Menü 1 - Temperatur ACHTUNG! Eine Erhöhung der Raumtemperatur kann durch die Thermostate für Heizkörper oder Fußboden- heizung gebremst werden. Öffnen Sie daher die Thermostatventile vollständig – außer in den Räumen, in denen eine niedrigere Temperatur herrschen soll, z.B. Schlafzimmer. TIP! Bevor Sie eine erneute Einstellung vornehmen, sollten mindestens 24 Stunden verstreichen,...
  • Seite 25 Menü 3 - Ventilation können Sie die zugelassenen Funktionen selbst auswäh- len. Um den Betriebsmodus zu ändern, markieren Sie die ge- wünschte Option und drücken die OK-Taste. Um festzu- legen, welche verfügbaren Optionen zulässig sein sollen oder nicht, markieren Sie eine Funktion mithilfe der Pfeiltasten und drücken die OK-Taste.
  • Seite 26: Fehlersuche

    Menü 5 - Serviceeinstellungen Fehlersuche Kommunikationsfehler Kontrollieren Sie, ob die Einstellungen in Menü 5 von RMU 40 und in Menü 5.2 der Wärmepumpe überein- stimmen. Kontrollieren Sie die Kabelverbindung zwischen RMU 40 und Wärmepumpe. Display leuchtet nicht Kontrollieren Sie die Kabelverbindung zwischen RMU 40 und Wärmepumpe.
  • Seite 28 NIBE AB Sweden Järnvägsgatan 40 Box 14 SE-285 21 Markaryd Phone +46 433 73 000 Telefax +46 433 73 190 info@nibe.se www.nibe.se...
