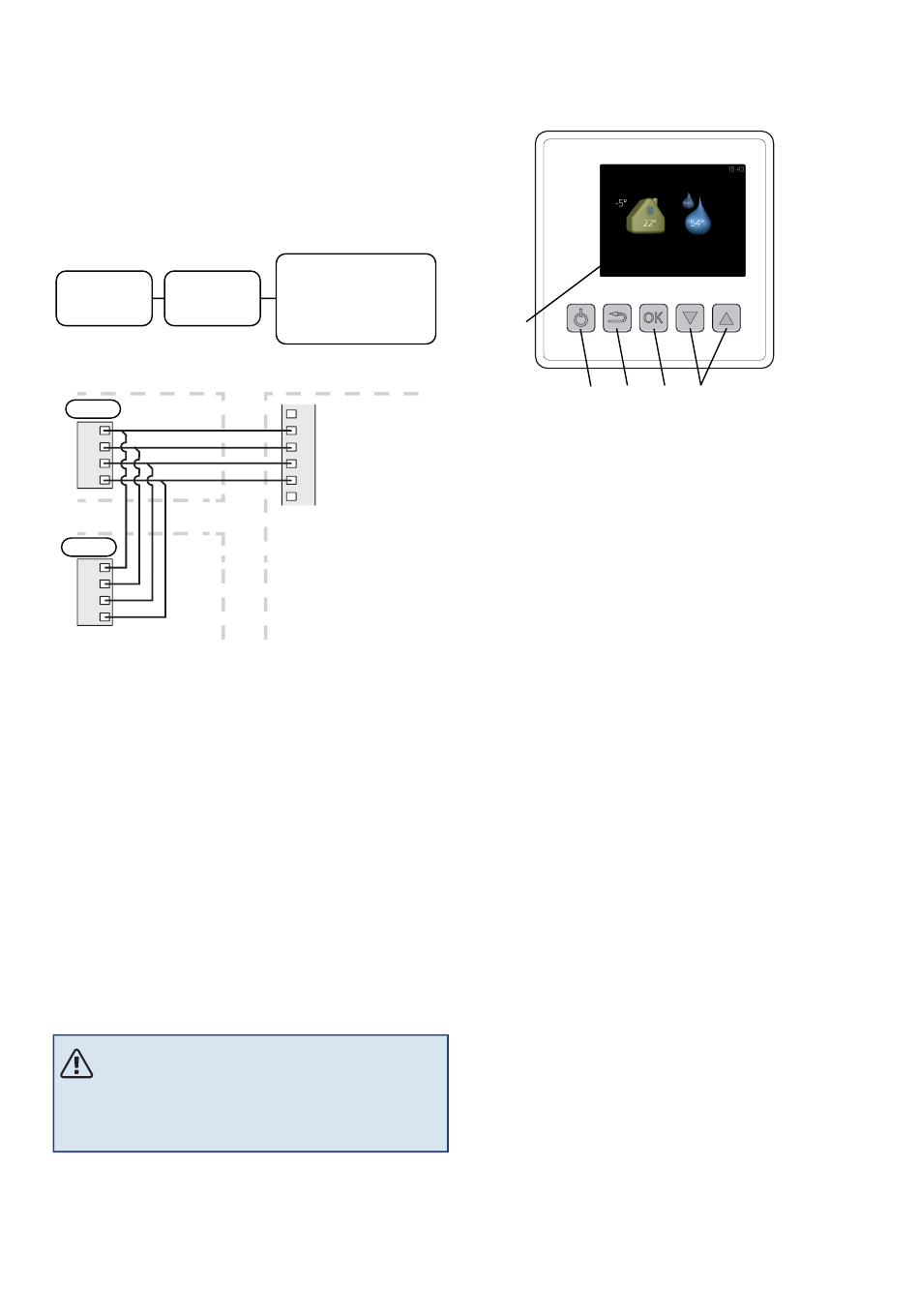

Anschluss von Zubehör und einem RMU 40
Wenn RMU 40 zusammen mit SMS 40 oder MODBUS 40 an-
geschlossen werden soll, sind die Platinen in Reihe anzu-
schließen.
Tillbehör_singular = translation hint, 1
= value
Da Zubehör auf verschiedene angeschlossen werden kann,
sollten Sie für das zu installierende Zubehör stets die Anlei-
tung im Handbuch lesen. RMU 40 sollte als Letztes an die
Kommunikationsschleife angeschlossen werden.
Tillbehör_singular = translation hint, 1&2 =
value
MODBUS 40/

RMU 40

SMS 40
MODBUS 40/SMS 40/RMU
SMS 40
40
AA9-X1
GND
B
A
+12V
RMU 40/
SMS 40
SMS 40
AA9-X1
GND
B
A
+12V
Inbetriebnahme
1. Halten Sie die Zurück-Taste an RMU 40 für die Dauer
von 7 s gedrückt, um folgendes Menü aufzurufen: "Ser-
viceeinstellungen".
2. Rufen Sie das Menü auf und wählen Sie das Klimatisie-
rungssystem aus, mit dem RMU 40 verbunden werden
soll.
3. Starten Sie das Hauptprodukt. Rufen Sie das Menü
„Systemeinst." (5.2) auf, und aktivieren Sie RMU 40 für
das Klimatisierungssystem, das mit der Raumeinheit
gesteuert werden soll.
4. Wenn das Hauptprodukt einen Raumfühler zur Tempe-
raturregelung nutzen soll, ist dies in Menü „Raumfühler-
einstellungen" (1.9.4) einzustellen. Ist ein externer
Raumfühler (BT50) installiert, wird dieser verwendet.
Andernfalls wird der Raumfühler in RMU 40 genutzt.
ACHTUNG!
Die Software des Hauptprodukts muss in einer
Version ab 1199 vorliegen, damit RMU 40 unter-
stützt wird.
RMU 40 | DE
Eingangsplatine
Hauptprodukt
Hauptprodukt
Steuerung – Einführung
FERNSTEUERUNG
A
B C D E
A DISPLAY
Auf dem Display erscheinen Anweisungen, Einstellungen
und Betriebsinformationen.
B

STANDBY-TASTE

Mit der Standby-Taste lässt sich RMU 40 in den Standby-
Modus versetzen. Die Betätigung der Taste wirkt sich
nicht auf den Betrieb des Hauptprodukts aus.
C
ZURÜCK-TASTE
Die Zurück-Taste wird in folgenden Fällen verwendet:
• kehrt zum vorherigen Menü zurück.
• macht eine noch nicht bestätigte Einstellung rückgän-
gig.
D
OK-TASTE
Die OK-Taste wird in folgenden Fällen verwendet:
• bestätigt die Auswahl von Untermenü/Option/einge-
stelltem Wert.
E
AUF- UND AB-TASTE
Per Auf- und Ab-Taste können Sie:
• navigiert in Menüs und wechselt zwischen den Optio-
nen.
• Werte erhöhen oder verringern.
