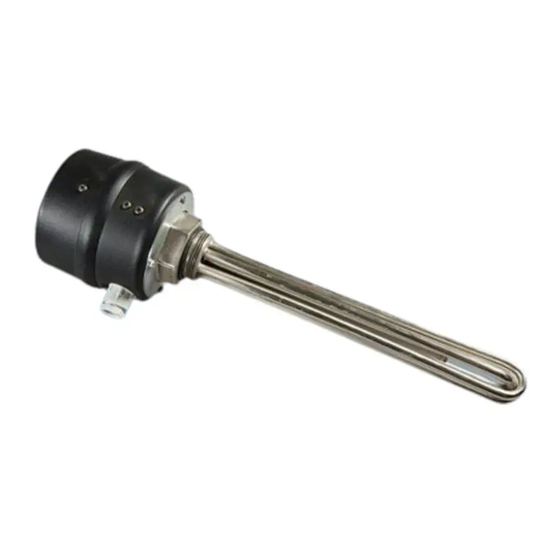

Nibe BWHE-3 Installateurhandbuch
Einschraubheizkörper
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Nibe BWHE-3
Inhaltszusammenfassung für Nibe BWHE-3
- Seite 1 Installateurhandbuch BWHE-3 BWHE-6 BWHE-9 Einschraubheizkörper IHB DE 032013...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Wichtige Informationen 2 Verwendung 3 Beschreibung 4 Installationsanweisungen 5 Montage des Einschraubheizkörpers 6 Stromnetzanschluss 7 Schaltungsschema 8 Bedienung und Wartung des Einschaubheizkörpers 9 Funktionsprinzip und Störungen 10 Ersatzteile BWHE-3 (6 Inhaltsverzeichnis |... -
Seite 4: Wichtige Informationen
Installateurhandbuch verantwortlichen Person beaufsichtigt oder Dieses Installateurhandbuch ist beim Kunden angeleitet werden. aufzubewahren Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Produkt spielen können. Technische Änderungen vorbehalten! Symbole Kapitel 1 | Wichtige Informationen BWHE-3 (6) - Seite 5 Die Heizungsanlage ist vor der Inbetriebnahme einer Installationskontrolle gemäß den geltenden Vorschriften zu unterziehen. Diese Kontrolle darf nur von sachkundigen Personen ausgeführt werden. Beschreibung Anmerkung Unterschrift Datum Wärmepumpe Absperrventile Brauchwasser Absperrventil Kaltwasser Absperrventil Rückschlagventil Mischventil Sicherheitsventil Elektrischer Anschluss Brauchwasserfühler BWHE-3 (6 )Kapitel 1 | Wichtige Informationen...
-
Seite 6: Kontaktinformationen
Kontaktinformationen NIBE Systemtechnik GmbH Am Reiherpfahl 3, 29223 Celle Tel. 05141/7546-0 Fax. 05141/7546-99 info@nibe.de www.nibe.de Kapitel 2 | Wichtige Informationen BWHE-3 (6) -
Seite 7: Verwendung
Der Isolationswiderstand im kalten Zustand darf nicht weniger als 50 MΩ betragen. Bei einem geringeren Isolierungswiderstand empfehlen wir, den Heizkörper zu trocken. Die Elektro- und Wasserleitungsinstallation muss die Anforderungen und Vorschriften im jeweiligen Verwendungsland beachten. BWHE-3 (6) Kapitel 2 |Verwerdung 7... -
Seite 8: Beschreibung
°C BW HE-3 3 PE-N AC 400 V / 50 Hz BW HE-6 3 PE-N AC 400 V / 50 Hz 5 - 74 BW HE-9 3 PE-N AC 400 V / 50 Hz Kapitel 3 | Beschreibung BWHE-3 (6) -
Seite 9: Installationsanweisungen
• Während des Betriebs muss der Einschraubeizkörper und die Fühlertauchhülse ausreichend von allen Seiten mit Wasser umgeben werden. • Die thermische Wasserströmung darf nicht behindert werden. • Montagepositionen - waagerecht oder senkrecht von unten. • Der max. zul. Wasserdruck im Behälter beläuft sich auf 10 bar. BWHE-3 (6) Kapitel 4 | Installationsanweisungen... -
Seite 10: Montage Des Einschraubheizkörpers
Kabeldurchgang nicht senkrecht nach unten orientiert, lösen Sie die 4 Schrauben auf dem Boden der Kunststoffabdeckung. Die Abdeckung drehen Sie (max. um 180°) in die gewünschte Position. Anschl.müssen die Schrauben nachgezogen werden. Es muss sichergestellt werden, das keine spannungsführenden Teile berührt werden können. Kapitel 5 | Montage des Heizkörpers BWHE-3 (6) -
Seite 11: Stromnetzanschluss
Der Heizkörper wird ans Stromnetz 230/400 V 50 Hz mit fester Verbindung mit Hilfe eines Leiters mit dem entsprechenden Querschnitt und einer der Heizkörperleistung entsprechenden Sicherung angeschlossen. HINWEIS! In der Netzzuleitung ist ein Hauptschalter, der alle Pole vom Netz trennt, installiert werden. Die Installation ist gemäß den gültigen Normen durchzuführen. BWHE-3 (6) Kapitel 6 | Stromnetzanschluss... -
Seite 12: Schaltungsschema
7 Schaltungsschema BWHE-3 R = 1,1 kW BWHE-6 R = 2 kW BWHE-9 R = 3 kW Kapitel 7 | Schaltungsschema BWHE-3 (6) -
Seite 13: Bedienung Und Wartung Des Einschaubheizkörpers
Hinweis: Falls der Heizkörper im Warmwasserspeicher verwendet wird, kann das zur erhöhten Abnutzung des Anodenschutzes des Wassererwärmers führen. Wir empfehlen eine häufigere Kontrolle. Beachten Sie die Anweisungen des Wassererwärmerherstellers bezüglich des Austausches der Anodenstange. BWHE-3 (6) Kapitel 8 | Bedienung und Wartung des Einschaubheizkörpers 13... -
Seite 14: Funktionsprinzip Und Störungen
Wassertemperatur. Bei einer Störung schaltet der Sicherheitsthermostat die Stromzufuhr für alle Kontakte ab. Die Betriebskontrollleuchte leuchtet nicht. Der Sicherheitsttemperaturbegrenzer schaltet sich nach dem Auslösen nicht mehr selbstständig ein. Er muss mit Hilfe der Taste am Thermostatkörper manuell entriegelt werden. Kapitel 9 | Funktionsprinzip und Störungen BWHE-3 (6) -
Seite 15: Ersatzteile
10 Ersatzteile Bei der Bestellung führen Sie den Typ des Einschaubheizkörpers und die Ersatzteilbezeichnung auf: Heizkörper Abdeckung Elektroinstallation Betriebs- und Sicherheitsthermostat Leiter Dichtungsring Kontrollleuchte BWHE-3 (6) Kapitel 10 | Ersatzteile... - Seite 16 NIBE Systemtechnik GmbH Am Reiherpfahl 3 29223 Celle Tel. 05141/7546-0 Fax. 05141/7546-99 info@nibe.de www.nibe.de...
