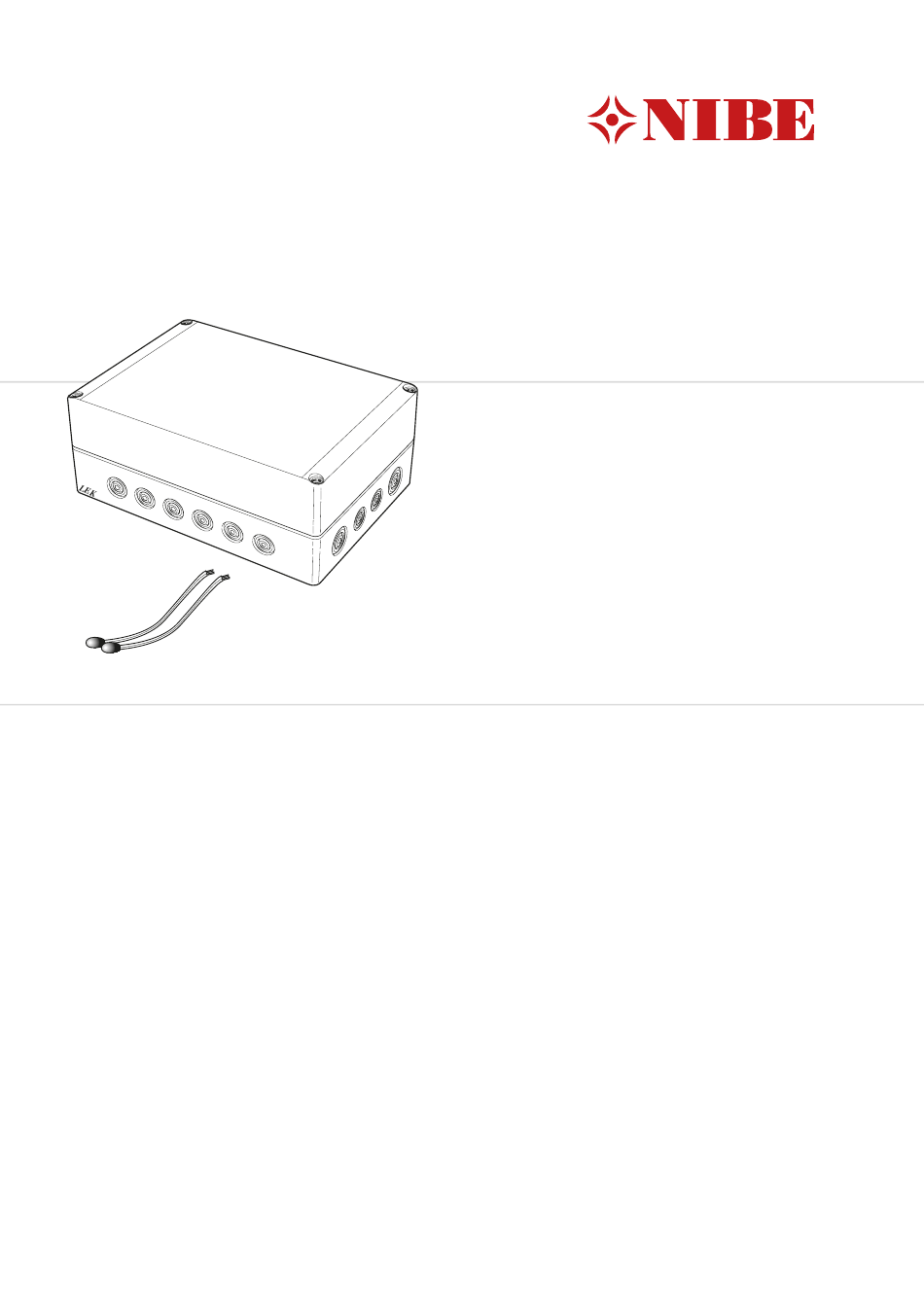

- Seite 1 Installateur- handbuch AXC 30 Zubehör IHB DE 1346-1 231465...
-
Seite 3: Inhaltsverzeichnis
Programmeinstellungen Rohranschluss/Durchflussmesser Schaltplan Prinzipskizze Elektrischer Anschluss 4 Stufengeregelte Zusatzheizung Programmeinstellungen Allgemeines Elektroschaltplan Rohranschluss/Durchflussmesser Prinzipskizze 8 Anschluss weiterer Wärmepum- Elektrischer Anschluss Programmeinstellungen Allgemeines Schaltplan Rohranschluss/Durchflussmesser Prinzipskizze 5 Zusätzlicher Heiz- und Kühlkreis Elektrischer Anschluss Allgemeines Programmeinstellungen Rohranschluss/Durchflussmesser Schaltplan AXC 30 Inhaltsverzeichnis |... -
Seite 4: Allgemeines
1 Allgemeines Mit diesem Zubehör können folgende Zusatzfunktio- Position der Komponenten nen regelungstechnisch realisiert werden (für jede verwendete Zubehörfunktion aus der folgenden Liste wird eine AXC 30-Einheit benötigt): Mischventilgesteuerte Zusatzheizung Stufengeregelte Zusatzheizung Zusätzlicher Heiz- und Kühlkreis Brauchwasserkomfort Aktive Kühlung (Vierrohr) AA5-S2 Anschluss mehrerer Wärmepumpen... -
Seite 5: Gemeinsamer Elektrischer Anschluss
Leitungen sind die geltenden Vorschriften X1, siehe Abbildung. zu berücksichtigen. Die Wärmepumpe darf bei der Installation von 230V 50Hz AXC 30 nicht mit Spannung versorgt werden. Der Schaltplan befindet sich am Ende des Kapitels für die jeweilige Anschlussmöglichkeit. Anschluss der Kommunikati- onsleitung Steuermodul SMO 40 enthält eine Zubehörplatine (AA5), den gemäß... -
Seite 6: Mischventilgesteuerte Zusatzheizung
Mischventil (QN11) angebracht. Die Fühler werden mit Kabelbindern, Wärmeleitpaste und Aluminiumband angebracht. Anschließend sind sie mit dem beiliegenden Isolierband zu umwickeln. HINWEIS! Fühler- und Kommunikationskabel dürfen nicht in der Nähe von Starkstromleitungen verlegt werden. Kapitel 3 | Mischventilgesteuerte Zusatzheizung AXC 30... -
Seite 7: Prinzipskizze
Sicherheitsventil RN60 - RN63 Regulierventil GP12 Ladepumpe Schmutzfilter Bezeichnungen gemäß Standard IEC 81346-1 und Entleerungsventil 81346-2. QM31 - QM32 Absperrventil Prinzipskizze SMO 40 mit AXC 30 und mischventilgesteuerter Zusatzheizung -EM1 -AA25 -FL10 -CM5 -BT52 -EM1 -QN11 -AA25-BT25 -AA25-GP10 -AA25-BT71 -CP20... -
Seite 8: Elektrischer Anschluss
Leitungen sind die geltenden Vorschriften X9:6 (230 V, öffnen), AA5-X9:5 (N) und AA5-X9:4 (230 zu berücksichtigen. V, schließen). SMO 40 darf bei der Installation von AXC 30 nicht mit Spannung versorgt werden. Anschluss von Fühler und extern geschalte- ter Sperrung Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig. -
Seite 9: Dip-Schalter
DIP-Schalter Programmeinstellungen Der DIP-Schalter an der Zusatzplatine ist wie folgt ein- Die Programmeinstellung von AXC 30 kann per Startas- zustellen. sistent oder direkt im Menüsystem vorgenommen werden. Startassistent Der Startassistent erscheint bei der ersten Inbetriebnah- me nach der Wärmepumpeninstallation. Er kann -X10 ebenfalls über Menü... -
Seite 10: Schaltplan
Schaltplan Kapitel 3 | Mischventilgesteuerte Zusatzheizung AXC 30... -
Seite 11: Stufengeregelte Zusatzheizung
Mit dieser Funktion kann eine externe Zusatzheizung, z.B. ein Elektroheizkessel, den Heizbetrieb unterstützen. Die zusätzliche Umwälzpumpe (GP10) wird gemäß Mit der Zubehörplatine in AXC 30 stehen drei weitere Prinzipskizze platziert. potenzialfreie Relais für die Steuerung der Zusatzhei- zung zur Verfügung. Dies ergibt zusätzlich 3 lineare Fühler... -
Seite 12: Prinzipskizze
Sicherheitsventil, Heizungsseite RN60 - RN61 Regulierventil GP12 Ladepumpe Schmutzfilter Bezeichnungen gemäß Standard IEC 81346-1 und Entleerungsventil 81346-2. QM31 - QM32 Absperrventil Prinzipskizze SMO 40 mit AXC 30 und stufengeregelter Zusatzheizung -EB1 -AA25 -FL10 -CM5 -EB1 -QM42 -QM43 -RN11 -AA25-BT25 -AA25-GP10 -AA25-BT71... -
Seite 13: Elektrischer Anschluss
Leitungen sind die geltenden Vorschriften zu berücksichtigen. Verbinden Sie Stufe 2 mit AA5-X9:3 und 4. SMO 40 darf bei der Installation von AXC 30 Verbinden Sie Stufe 3 mit AA5-X9:5 und 6. nicht mit Spannung versorgt werden. Anschluss einer externen Blockierung Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig. -
Seite 14: Programmeinstellungen
Programmeinstellungen Die Programmeinstellung von AXC 30 kann per Startas- sistent oder direkt im Menüsystem vorgenommen werden. Startassistent Der Startassistent erscheint bei der ersten Inbetriebnah- me nach der Wärmepumpeninstallation. Er kann ebenfalls über Menü 5.7 aufgerufen werden. Menüsystem Wenn Sie nicht alle Einstellungen über den Startassis- tent vornehmen oder eine Einstellung ändern wollen,... -
Seite 15: Schaltplan
Schaltplan AXC 30 Kapitel 4 | Stufengeregelte Zusatzheizung... -
Seite 16: Zusätzlicher Heiz- Und Kühlkreis
Die Fühler werden mit Kabelbindern, Wärmeleitpaste und Aluminiumband angebracht. Anschließend sind sie mit dem beiliegenden Isolierband zu umwickeln. HINWEIS! Fühler- und Kommunikationskabel dürfen nicht in der Nähe von Starkstromleitungen verlegt werden. Kapitel 5 | Zusätzlicher Heiz- und Kühlkreis AXC 30... -
Seite 17: Prinzipskizze
RM11 Rückschlagventil RN60 - RN61 Regulierventil EP21 Klimatisierungssystem 2 Zubehörplatine SMO 40 Bezeichnungen der Komponentenpositionen gemäß Standard IEC 81346-1 und 81346-2. Prinzipskizze SMO40 mit AXC 30 und bis zu drei zusätzlichen Klimatisierungssystemen -EP23 -AA25 -BT2 -GP20 -BT3 -EB1 -QN25 -AA25... -
Seite 18: Elektrischer Anschluss
Elektriker ausgeführt werden. Bei der Elektroinstallation und beim Verlegen der Leitungen sind die geltenden Vorschriften zu berücksichtigen. SMO 40 darf bei der Installation von AXC 30 nicht mit Spannung versorgt werden. Anschluss des Mischventilmotors (QN25) Anschluss von Fühler und externer Justie-... -
Seite 19: Programmeinstellungen
DIP-Schalter Programmeinstellungen Der DIP-Schalter an der Zusatzplatine ist wie folgt ein- Die Programmeinstellung von AXC 30 kann per Startas- zustellen. sistent oder direkt im Menüsystem vorgenommen werden. AA5-S2 Startassistent Der Startassistent erscheint bei der ersten Inbetriebnah- -X10 me nach der Wärmepumpen-/Innenmodulinstallation. - Seite 20 ACHTUNG! Siehe auch das Handbuch für Installateure zur entsprechenden Wärmepumpe/zum Innenmo- dul. Kapitel 5 | Zusätzlicher Heiz- und Kühlkreis AXC 30...
-
Seite 21: Schaltplan
Schaltplan AXC 30 Kapitel 5 | Zusätzlicher Heiz- und Kühlkreis... -
Seite 22: Brauchwasserkomfort
Stelle hinter dem Mischventil (FQ1) montiert. Die Fühler werden mit Kabelbindern, Wärmeleitpaste und Aluminiumband angebracht. Anschließend sind sie mit dem beiliegenden Isolierband zu umwickeln. HINWEIS! Fühler- und Kommunikationskabel dürfen nicht in der Nähe von Starkstromleitungen verlegt werden. Kapitel 6 | Brauchwasserkomfort AXC 30... -
Seite 23: Prinzipskizze
Sicherheitsventil QM31 - QM32 Absperrventil GP10 Umwälzpumpe, Heizkreismedium extern QM43 Absperrventil QN10 Umschaltventil, Brauchwasser RM11 Rückschlagventil RN60 - RN61 Regulierventil Prinzipskizze SMO40 mit AXC 30 und Brauchwasserkomfort -EB1 -FL10 -CM5 -EB1 -QM42 -QM43 -RN11 -AA25-BT25 -AA25-GP10 -AA25-BT71 -CP20 -AA25 -QZ1... -
Seite 24: Elektrischer Anschluss
Leitungen sind die geltenden Vorschriften zu berücksichtigen. Verbinden Sie den Mischventilmotor (FQ1) mit AA5- X9:6 (230 V, öffnen), AA5-X9:5 (N) und AA5-X9:4 (230 SMO 40 darf bei der Installation von AXC 30 V, schließen). nicht mit Spannung versorgt werden. Fühleranschluss Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig. -
Seite 25: Programmeinstellungen
DIP-Schalter Programmeinstellungen Der DIP-Schalter an der Zusatzplatine ist wie folgt ein- Die Programmeinstellung von AXC 30 kann per Startas- zustellen. sistent oder direkt im Menüsystem vorgenommen werden. Startassistent Der Startassistent erscheint bei der ersten Inbetriebnah- me nach der Wärmepumpeninstallation. Er kann -X10 ebenfalls über Menü... -
Seite 26: Schaltplan
Schaltplan Kapitel 6 | Brauchwasserkomfort AXC 30... -
Seite 27: Aktive Kühlung (Vierrohr)
VCC22/VCC28. Die Fühler werden mit Kabelbindern, Wärmeleitpaste und Aluminiumband angebracht. Anschließend sind sie mit dem beiliegenden Isolierband zu umwickeln. HINWEIS! Fühler- und Kommunikationskabel dürfen nicht in der Nähe von Starkstromleitungen verlegt werden. AXC 30 Kapitel 7 | Aktive Kühlung (Vierrohr) -
Seite 28: Prinzipskizze
GP13 Kühlumwälzpumpe RM11 Regulierventil EB101 Wärmepumpensystem Temperaturfühler, Rücklauf Bezeichnungen der Komponentenpositionen gemäß BT12 Fühler, Kondensatorvorlauf Standard IEC 81346-1 und 81346-2. Prinzipskizze SMO40 mit AXC 30 und aktiver Kühlung (Vierrohr) -EQ1 -AA25 -AA25 -CP6 -AA25-QN10 -GP13 -BT64 -EQ1-QN12 -BT1 -BT50 -EB101... -
Seite 29: Elektrischer Anschluss
Leitungen sind die geltenden Vorschriften Die Relaisausgänge an der Zusatzplatine dür- zu berücksichtigen. fen insgesamt mit maximal 2 A (230 V) belastet SMO 40 darf bei der Installation von AXC 30 werden. nicht mit Spannung versorgt werden. Anschluss der Kühlumwälzpumpe (GP13) Anschluss von Fühler und extern geschalte-... -
Seite 30: Anschluss Des Umschaltventilmotors (Qn12)
Anschluss des Umschaltventilmotors (QN12) Verbinden Sie den Motor (QN12) mit AA5-X9:2 (Signal), AA5-X9:1 (N) und AA5-X10:2 (230 V). AXC 30 Externt AA5-X9 QN12 Svart Blå Brun -X10 AA5-X10 DIP-Schalter Der DIP-Schalter an der Zusatzplatine ist wie folgt ein- zustellen. AA5-S2 Kapitel 7 | Aktive Kühlung (Vierrohr) -
Seite 31: Programmeinstellungen
Programmeinstellungen ACHTUNG! Siehe auch Betriebshandbuch für SMO 40. Die Programmeinstellung von AXC 30 kann per Startas- sistent oder direkt im Menüsystem vorgenommen werden. Startassistent Der Startassistent erscheint bei der ersten Inbetriebnah- me nach der Wärmepumpeninstallation. Er kann ebenfalls über Menü 5.7 aufgerufen werden. -
Seite 32: Elektroschaltplan
Elektroschaltplan Kapitel 7 | Aktive Kühlung (Vierrohr) AXC 30... -
Seite 33: Anschluss Weiterer Wärmepumpen
Kühlbetrieb über AXC30Eine Ladepumpe vom Typ CPD wird empfohlen, um die Drehzahlregelung zu nutzen, die im Jahresverlauf einen korrekten Delta-T-Wert in den verschiedenen Betriebsmodi gewährleistet. Das Zubehör ermöglicht außerdem eine externe Blockie- rung jedes zugehörigen Slaves. AXC 30 Kapitel 8 | Anschluss weiterer Wärmepumpen... -
Seite 34: Prinzipskizze
QM31 - Absperrventil QM32 QM43 Absperrventil Erklärung QN10 Umschaltventil, Heizung/Brauchwasser EB101- Wärmepumpensystem RM11 Rückschlagventil EB105 Sonstiges Fühler Zubehörplatine (AXC 30) BT12 Fühler Fühler EB100- Wärmepumpe Ausdehnungsgefäß, geschlossen EB105 Sicherheitsventil FL10 Sicherheitsventil GP12 Ladepumpe Bezeichnungen der Komponentenpositionen gemäß Schmutzfilter Standard IEC 81346-1 und 81346-2. -
Seite 35: Elektrischer Anschluss
Bei der Elektroinstallation und beim Verlegen der Leitungen sind die geltenden Vorschriften zu berücksichtigen. EB10Y-GP12 SMO 40 darf bei der Installation von AXC 30 nicht mit Spannung versorgt werden. Anschluss von Fühler und externer Blockie- rung Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig. -
Seite 36: Programmeinstellungen
TIP! te Slaves sowie Ladepumpeneinstellungen vor. Beispiele für Dockungsalternativen können Sie Menü 5.6 - Zwangssteuerung unter www.nibe.de finden. Zwangssteuerung der verschiedenen Komponenten in der Wärmepumpe und der einzelnen Zubehöreinhei- Dieses Menü hat einen Dockungsspeicher. Dies bedeu- ten, die möglicherweise angeschlossen sind. -
Seite 37: Schaltplan
Schaltplan AXC 30 Kapitel 8 | Anschluss weiterer Wärmepumpen... - Seite 38 Kapitel 8 | AXC 30...
