Elektrischer Anschluss

ACHTUNG!
Alle elektrischen Anschlüsse müssen von einem
befugten Elektriker ausgeführt werden.
Bei der elektrischen Installation und beim Verlegen
der Leitungen sind die geltenden nationalen Vor-
schriften zu berücksichtigen.
Das Hauptprodukt darf bei der Installation von
RMU 40 nicht mit Spannung versorgt werden.
• Um Störungen zu vermeiden, dürfen Kommunikationskabel
für externe Schaltkontakte nicht in der Nähe von Stark-
stromleitungen verlegt werden.
• Der minimale Kabelquerschnitt der Kommunikations- und
Fühlerkabel für einen externen Schaltkontakt muss 0,5
mm² bis zu 50 m betragen, z.B. EKKX, LiYY o.s.ä.
• RMU 40 startet nach einem Spannungsausfall neu.
RAUMTEMPERATURFÜHLER
RMU 40 enthält einen Raumfühler, der dieselbe Funktion
wie der Raumfühler besitzt, der im Lieferumfang des
Hauptprodukts (BT50) enthalten ist.
So kann gewählt werden, welchen Raumfühler das Haupt-
produkt zur Anzeige und zur eventuellen Regelung der
Raumtemperatur verwenden soll.
HINWEIS!
Wenn beide Raumfühler (RTS 40) und die Raumein-
heit (RMU 40) im selben Klimatisierungssystem
installiert sind, wird für Anzeige, Steuerung und
Protokollierung ausschließlich die Temperatur von
RTS 40 verwendet.
Der Raumfühler erfüllt bis zu drei Funktionen:
1. Anzeige der Raum-Isttemperatur am Display des
Hauptprodukts.
2. Ermöglicht die Änderung der Raumtemperatur in °C.
3. Ermöglicht das Aufwerten bzw. Stabilisieren der Raum-
temperatur.
Montieren Sie den Fühler an einem neutralen Ort, an dem
die eingestellte Temperatur gewünscht wird. Als geeigneter
Ort kommt z.B. eine freie Innenwand im Flur ca. 1,5 m über
dem Fußboden in Frage. Der Fühler darf nicht an der Mes-
sung einer korrekten Raumtemperatur gehindert werden,
z.B. durch die Anbringung in einer Nische, zwischen Regalen,
hinter einer Gardine, über bzw. in der Nähe einer Wärmequel-
le, in einem Luftzugbereich von der Außentür oder in direkter
Sonneneinstrahlung. Auch geschlossene Heizkörperthermo-
state können Probleme hervorrufen.
Wenn der Fühler zur Anzeige der Raumtemperatur in °C
und/oder zum Aufschalten/Stabilisieren der Raumtempera-
tur genutzt werden soll, muss er in Menü 1.9.4
RMU 40 | DE
HINWEIS!
Wenn der Raumfühler in einem Raum mit Fußbo-
denheizung platziert ist, sollte er lediglich eine
Anzeigefunktion besitzen, jedoch keine Regelungs-
funktion für die Raumtemperatur.
MONTAGE
RMU 40 kann nicht direkt an einer Wand montiert werden,
da an der Rückseite eine Anschlussklemme hervorragt.
Montieren Sie RMU 40 entweder in einer leeren Gerätedose
oder am beiliegenden Abstandsstück aus Kunststoff.
Wenn Sie den Raumfühler in RMU 40 nutzen wollen, ist die
Platzierung der Raumeinheit entscheidend.

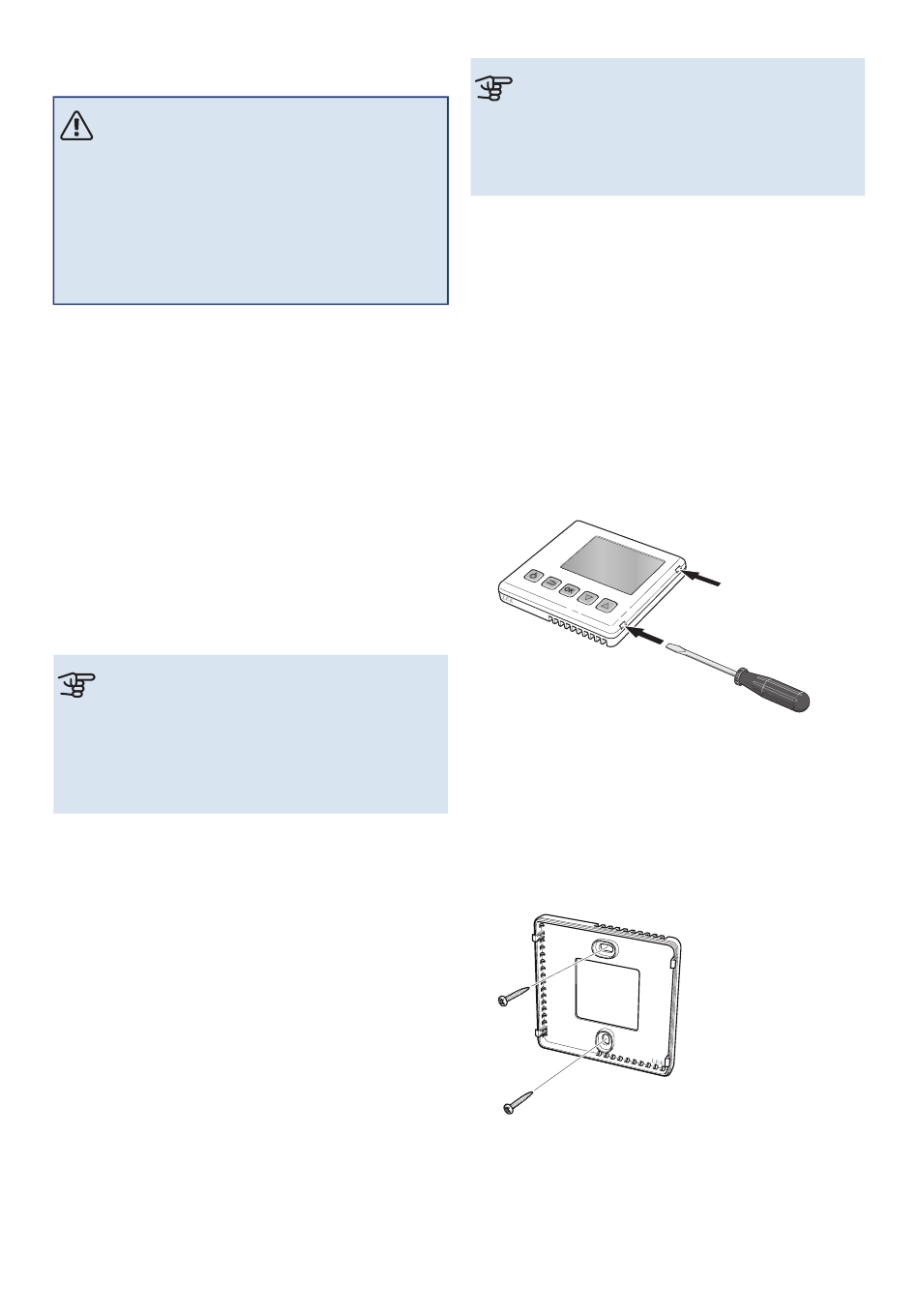

1. Öffnen Sie RMU 40, indem Sie einen Schraubendreher
in einen der 4 mm breiten Spalte am Rand führen.
Drücken Sie den Schraubendreher gerade hinein, um
die Klammer zu öffnen. Wiederholen Sie den Vorgang
für die drei restlichen Klammern.
2. Ohne Abstandsstück aus Kunststoff: Setzen Sie die
Rückabdeckung vor die Gerätedose und verschrauben
Sie sie an der Wand.
Mit Abstandsstück aus Kunststoff: Schrauben Sie das
Abstandsstück aus Kunststoff in die Wand. Befestigen
Sie anschließend die Rückabdeckung mithilfe der beiden
beiliegenden Schrauben am Abstandsstück aus Kunst-
stoff.
3. Führen Sie den Anschluss gemäß Abschnitt "Anschluss
der Kommunikationsleitung" aus.
