1. Wählen Sie den gewünsch-
ten Kanalzug mit seinem
[SEL]-Taster an.
2. Drücken Sie [EQ LOW],
[MID] oder [HIGH].
Nun erscheint die EQ LCD-
Funktion.
3. Drücken Sie [EQ LOW],
[MID] oder [HIGH] mehr-
mals, um nacheinander die
drei Parameter des betref-
fenden Frequenzbandes
aufzurufen.
Die Parameter können auch
mit dem Cursortastern ange-
wählt werden.
4. Um den Equalizer zu akti-
vieren oder zu deaktivieren,
drücken Sie [ENTER]. Sie
könnten jedoch auch den
ON/OFF-Parameter anfah-
ren und den Equalizer mit
dem PARAMETER-Rad ein-
bzw. ausschalten.
EQ (Entzerrung)
Das Programmable Mixer 01 bietet einen dreibandigen vollparame-
trischen Equalizer mit einstellbarer Güte (Q), Frequenz (F), Anhe-
bung/Absenkung (G) und Status (an/aus). Anfangs ist der Equalizer
als konventionelle Dreiband-Entzerrung ausgelegt, wobei die Höhen
und Tiefen eine Kuhschwanzcharakteristik (Shelving) aufweisen,
während die Mitten eine Glockencharakteristik (Peaking) haben.
Allerdings können auch die Höhen und Tiefen im Glokkenbetrieb
verwendet werden. Der Equalizer ist sowohl den Eingangskanalzügen,
dem Stereo-Eingang, RTN1, RTN2 als auch der Stereo-Ausgangs-
summe zugeordnet. Kanalpaare können gemeinsam bearbeitet wer-
den.

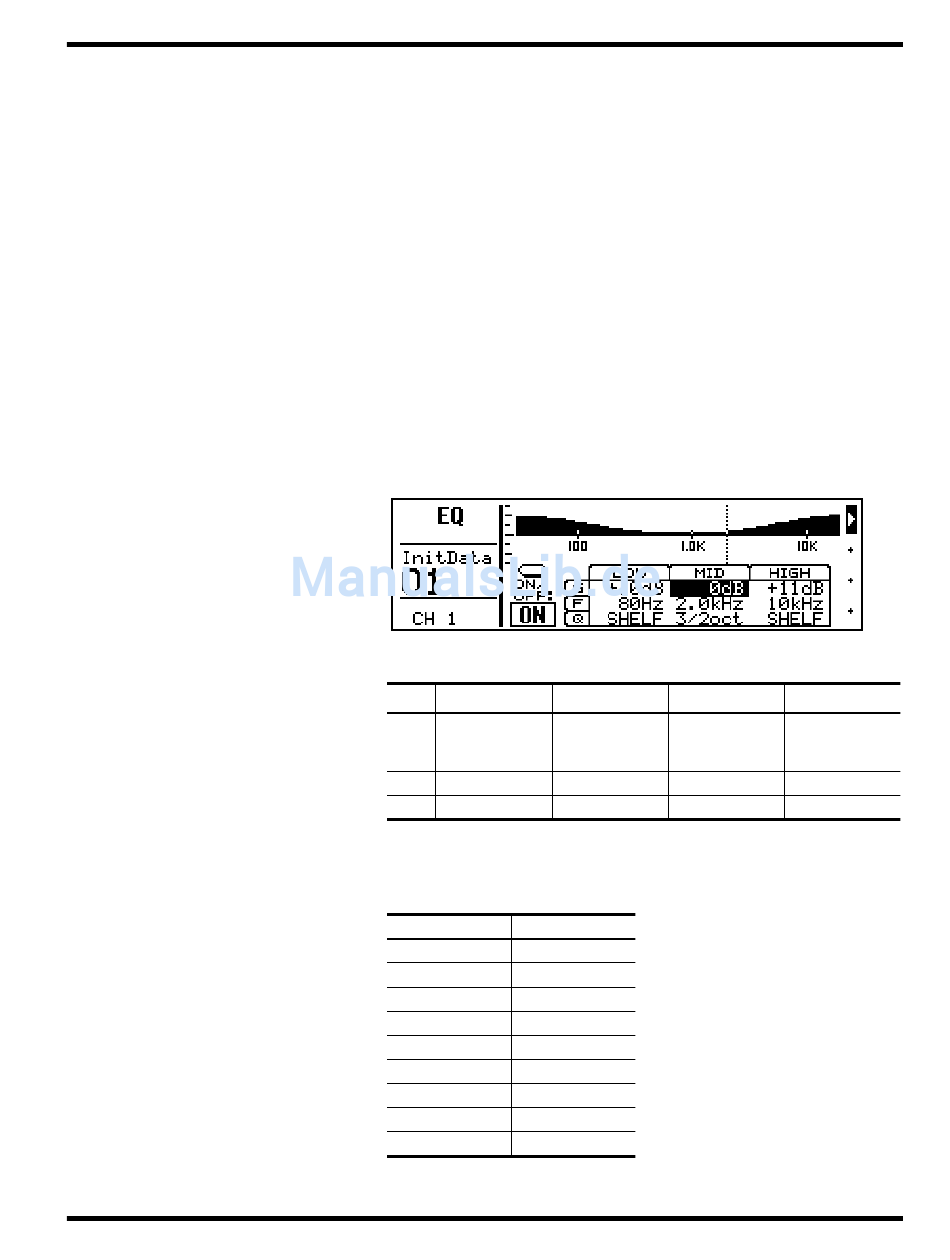

Hier sehen Sie eine Abbildung der EQ LCD-Funktion. In der oberen
Hälfte wird die Frequenzkurve angezeigt. In der unteren Hälfte sehen
Sie die EQ-Parameter. Die senkrechte Strichlinie zeigt jeweils die Fre-
quenz (F) des gewählten Bandes an.
Die EQ-Parameter sind:
LOW
1/6, 1/4, 1/3,
Q
1/2, 3/4, 1, 3/2,
1/2, 3/4, 1, 3/2,
2, 3 oct, SHELF
F
32 Hz–1 kHz
±
G
15 dB
Nachstehende Tabelle enthält eine Übersicht der Oktaven und der
gebräuchlichen Q-Dezimalwerte (Q= Güte).
Oktave
1/6
8.65
1/4
5.76
1/3
4.32
1/2
2.87
3/4
1.90
1
1.41
3/2
0.92
2
0.67
3
0.40
EQ (Entzerrung)
MID
HIGH
1/6, 1/4, 1/3,
1/6, 1/4, 1/3,
1/2, 3/4, 1, 3/2,
2, 3 oct
2, 3 oct, SHELF
32 Hz–18 kHz
1 kHz–18 kHz
±
±
15 dB
15 dB
Q
Programmable Mixer 01 Bedienungsanleitung
21
9 Schritte
1/6 Oktave
1 dB Schritte
