Rückseite - Yamaha Programmable Mixer 01 Bedienungsanleitung

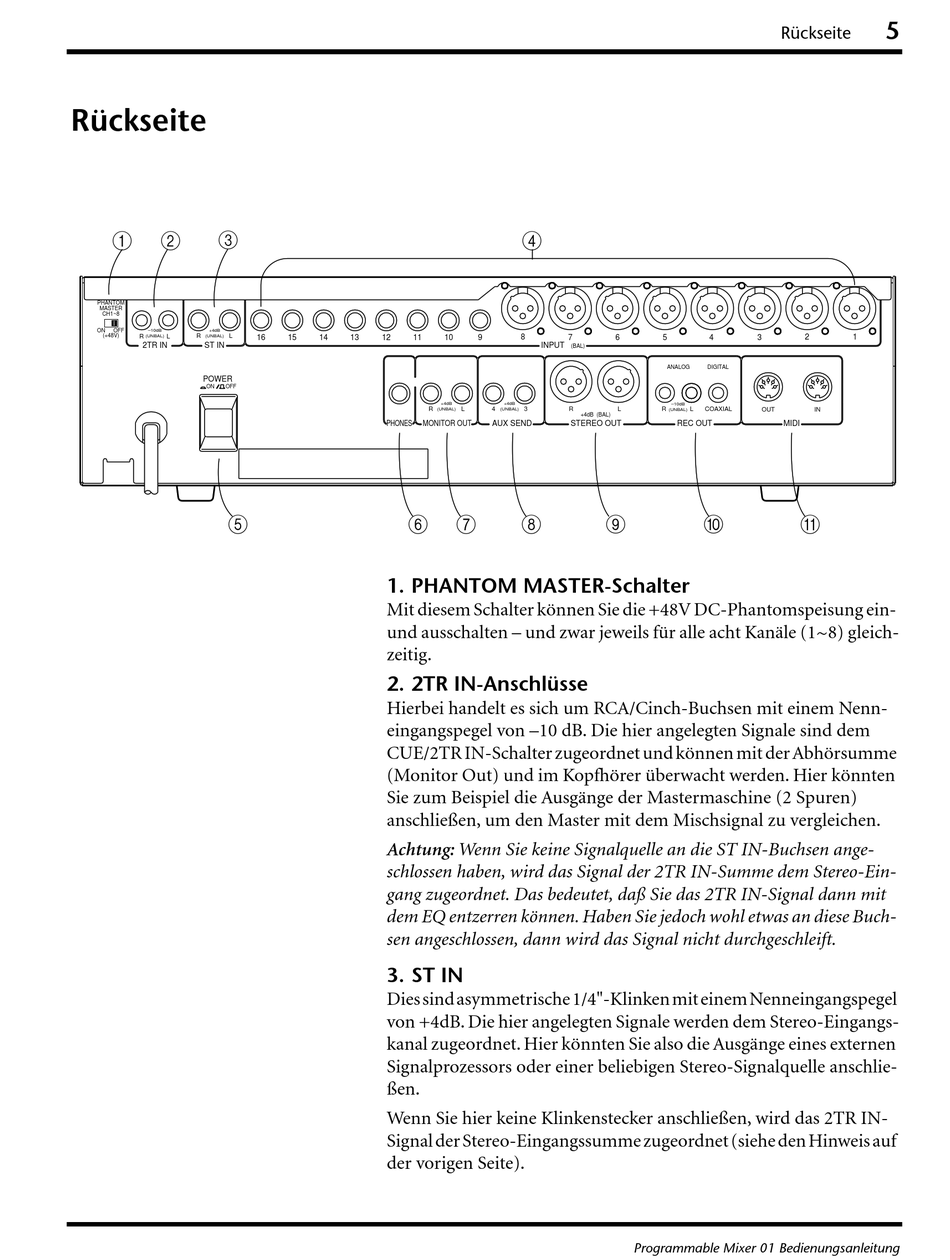

Rückseite
1 2 3
PHANTOM
MASTER
CH1~8
ON OFF –10dB +4dB
R
(+48V) R (UNBAL) L (UNBAL) L
2TR IN ST IN
POWER
ON OFF
5
16 15 12 11
14 13
R
PHONES MONITOR OUT
6
1. PHANTOM MASTER-Schalter
Mit diesem Schalter können Sie die +48V DC-Phantomspeisung ein-
und ausschalten – und zwar jeweils für alle acht Kanäle (1~8) gleich-
zeitig.
2. 2TR IN-Anschlüsse
Hierbei handelt es sich um RCA/Cinch-Buchsen mit einem Nenn-
eingangspegel von –10 dB. Die hier angelegten Signale sind dem
CUE/2TR IN-Schalter zugeordnet und können mit der Abhörsumme
(Monitor Out) und im Kopfhörer überwacht werden. Hier könnten
Sie zum Beispiel die Ausgänge der Mastermaschine (2 Spuren)
anschließen, um den Master mit dem Mischsignal zu vergleichen.
Achtung: Wenn Sie keine Signalquelle an die ST IN-Buchsen ange-
schlossen haben, wird das Signal der 2TR IN-Summe dem Stereo-Ein-
gang zugeordnet. Das bedeutet, daß Sie das 2TR IN-Signal dann mit
dem EQ entzerren können. Haben Sie jedoch wohl etwas an diese Buch-
sen angeschlossen, dann wird das Signal nicht durchgeschleift.
3. ST IN
Dies sind asymmetrische 1/4"-Klinken mit einem Nenneingangspegel
von +4dB. Die hier angelegten Signale werden dem Stereo-Eingangs-
kanal zugeordnet. Hier könnten Sie also die Ausgänge eines externen
Signalprozessors oder einer beliebigen Stereo-Signalquelle anschlie-
ßen.
Wenn Sie hier keine Klinkenstecker anschließen, wird das 2TR IN-
Signal der Stereo-Eingangssumme zugeordnet (siehe den Hinweis auf
der vorigen Seite).
4
9 8 7 6
10
INPUT
(BAL)
+4dB +4dB
(UNBAL) L 4 (UNBAL) 3 R
+4dB (BAL)
AUX SEND STEREO OUT
7 8 9
Rückseite
5 4 3
ANALOG DIGITAL
–10dB
L R L COAXIAL OUT
(UNBAL)
REC OUT MIDI
0
Programmable Mixer 01 Bedienungsanleitung
5
2 1
IN
A
