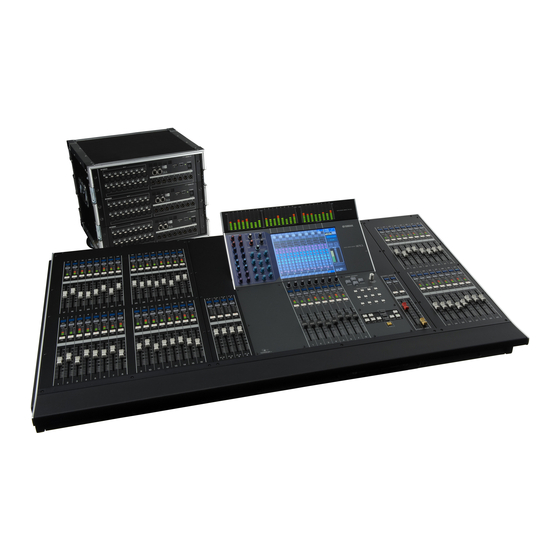

Yamaha M7CL Handbuch

Yamaha M7CL Handbuch

Vorschau ausblenden Andere Handbücher für M7CL:
1
2
3
4
5
6
7
8

Werbung

Quicklinks

Diese Anleitung herunterladen
Diese Zusatzanleitung erläutert die Funktionalität, die in der Firmware-Version 3.5
des M7CL hinzugefügt oder geändert wurde. Bitte lesen Sie sie zusammen mit der
Bedienungsanleitung des M7CL V3.
Wichtigste Änderungen
 Unterstützung für den AuviTran Network ASIO
Streamer (M7CL-48ES)
• Indem Sie den [3rd]-Anschluss des M7CL-48ES über
ein LAN-Kabel mit einem Computer verbinden, können
Sie jetzt Direktaufnahmen machen oder mit Hilfe der
Wiedergabefunktion Ihrer DAW-Software einen
Soundcheck durchführen (S. 2).
 Unterstützung für die Fernsteuerung eines an
einem Slot angeschlossenen externen
Vorverstärkers (M7CL-48ES)
• Ein an Slot 1 des M7CL-48ES angeschlossener externer
Vorverstärker kann jetzt ferngesteuert werden (S. 4).
 Hinzugefügte ALTERNATE-Funktion
• Durch Gedrückthalten einer benutzerdefinierten Taste,
der die ALTERNATE-Funktion zugewiesen ist, und
Betätigen eines Encoders im SELECTED-CHANNEL-
Bereich können Sie jetzt Vorgänge wie das Ein-/
Ausschalten von Parametern ausführen (S. 6).
 Verbesserte EQ-Bedienbarkeit
• Mit dem EQ-Encoder [Q] können Sie jetzt zwischen
Peaking- (Glockenform) und Shelving-Filtern
(Niveauregelung) umschalten (S. 7).
• Der Wert des PEQ-Parameters „Q" reicht bis 16.
Zusatzanleitung für M7CL V3.5
 Hinzugefügte Dateiladeoption (M7CL-48ES)
• Beim Laden einer M7CL-Einstellungsdatei (*.M7C)
können Sie jetzt auswählen, ob die AUTO-
CONFIGURE-Einstellungen auf das Pult angewendet
werden (S. 7).
 Unterstützung für die Steuerung von
Absenkungswerten mit den HA-Encodern
• HA KNOB FUNCTION wurde zur PREFERENCE-
Seite des USER-SETUP-Einblendfensters hinzugefügt.
Hiermit können Sie auswählen, ob das Drehen des HA-
Encoders im SELECTED-CHANNEL-Bereich den
Vorverstärker-Gain oder die digitale Absenkung steuert.
Diese Einstellung wird auch auf den OVERVIEW-
Bildschirm angewendet.
 Sonstiges
• Der PRE/POST-Status wird jetzt durch die Indexfarbe
der SEND-LEVEL-Drehregler angezeigt (S. 7).
• Sie können das CH-LINK-MODE-Einblendfenster jetzt
durch gleichzeitiges Drücken von zwei [SEL]-Tasten
der Eingangskanäle aufrufen.
• ATT wurde zu den CH-LINK-Parametern hinzugefügt.
• Auch wenn ein anderer Benutzer das Pult gesperrt hat,
kann es jetzt mit einem Administratorpasswort entsperrt
werden.
1
DE

Werbung

loading

Verwandte Anleitungen für Yamaha M7CL

Inhaltszusammenfassung für Yamaha M7CL

  • Seite 1 Zusatzanleitung für M7CL V3.5 Diese Zusatzanleitung erläutert die Funktionalität, die in der Firmware-Version 3.5 des M7CL hinzugefügt oder geändert wurde. Bitte lesen Sie sie zusammen mit der Bedienungsanleitung des M7CL V3.  Hinzugefügte Dateiladeoption (M7CL-48ES) Wichtigste Änderungen • Beim Laden einer M7CL-Einstellungsdatei (*.M7C) ...
  • Seite 2 ASIO Streamer Um direkt auf einen Computer aufzunehmen, ändern Sie die Einstellungen des M7CL-48ES wie folgt. Indem Sie den [3rd]-Anschluss des M7CL-48ES über ein LAN-Kabel mit einem Computer (auf dem der AuviTran Drücken Sie auf die SETUP-Schaltfläche, Network ASIO Streamer Driver installiert ist) verbinden, um den SETUP-Bildschirm aufzurufen.

  • Seite 3: Soundcheck

    Soundcheck Um mit zuvor auf einem Computer aufgezeichneten Audiosignalen einen Soundcheck zu machen, ändern Sie die Einstellungen des M7CL-48ES wie folgt. HINWEIS • Im FROM-DAW-Modus tritt eine gewissen Audiosignalverzögerung auf, da die Audiosignale den Computer durchlaufen. Wenn Sie mit dem Soundcheck fertig sind, wechseln Sie in den FROM-STAGE- BOX-Modus oder drücken Sie auf die ASIO-STREAMER-...

  • Seite 4: Unterstützung Für Die Fernsteuerung Eines An Einem Slot Angeschlossenen Externen Vorverstärkers

    Slot angeschlossenen Fernsteuerungssignale externen Vorverstärkers M7CL-4 ES Jetzt können Sie einen an Slot 1 des M7CL-48ES angeschlossenen externen Vorverstärker fernsteuern. In Verbindung mit dem integrierten EtherSound-Anschluss des M7CL-48ES können Sie dadurch bis zu zwölf AD8HR-Einheiten oder bis zu sechs SB168-ES-Einheiten fernsteuern.
  • Seite 5 Anschließen eines SB168-ES über den Audiosignale Slot des M7CL-48ES Fernsteuerungssignale Wenn Sie ein SB168-ES über einen der M7CL-48ES- M7CL-4 ES Steckplätze fernsteuern wollen, installieren Sie in Slot 1 des M7CL-48ES eine EtherSound-Karte MY16-ES64 und verbinden Sie sie über Ethernet-Kabel mit dem SB168-ES.
  • Seite 6 Drehen Sie den Encoder, um den Absenkungswert einzustellen. Wenn auf der PREFERENCE-Seite des q COMM PORT USER-SETUP-Einblendfensters bei HA KNOB Gibt an, ob der über den Slot des M7CL-48ES FUNCTION die Option [ATT] ausgewählt ist, stellt angeschlossene externe Vorverstärker ferngesteuert wird. der Encoder den Vorverstärker-Gain ein.

  • Seite 7: Verbesserte Eq-Bedienbarkeit

    Einstellungen auf das Pult angewendet werden, wenn haben, dessen Typ sich umschalten lässt, können Sie den Typ umschalten, indem Sie den EQ-Encoder [Q] drehen eine M7CL-Einstellungsdatei (*.M7C) geladen wird. und diesen drücken, sobald Q auf maximalen oder Diese Auswahl gilt auch beim Verwenden des minimalen Wert eingestellt ist.
