Fronius Power Control Card Bedienungsanleitung Seite 19

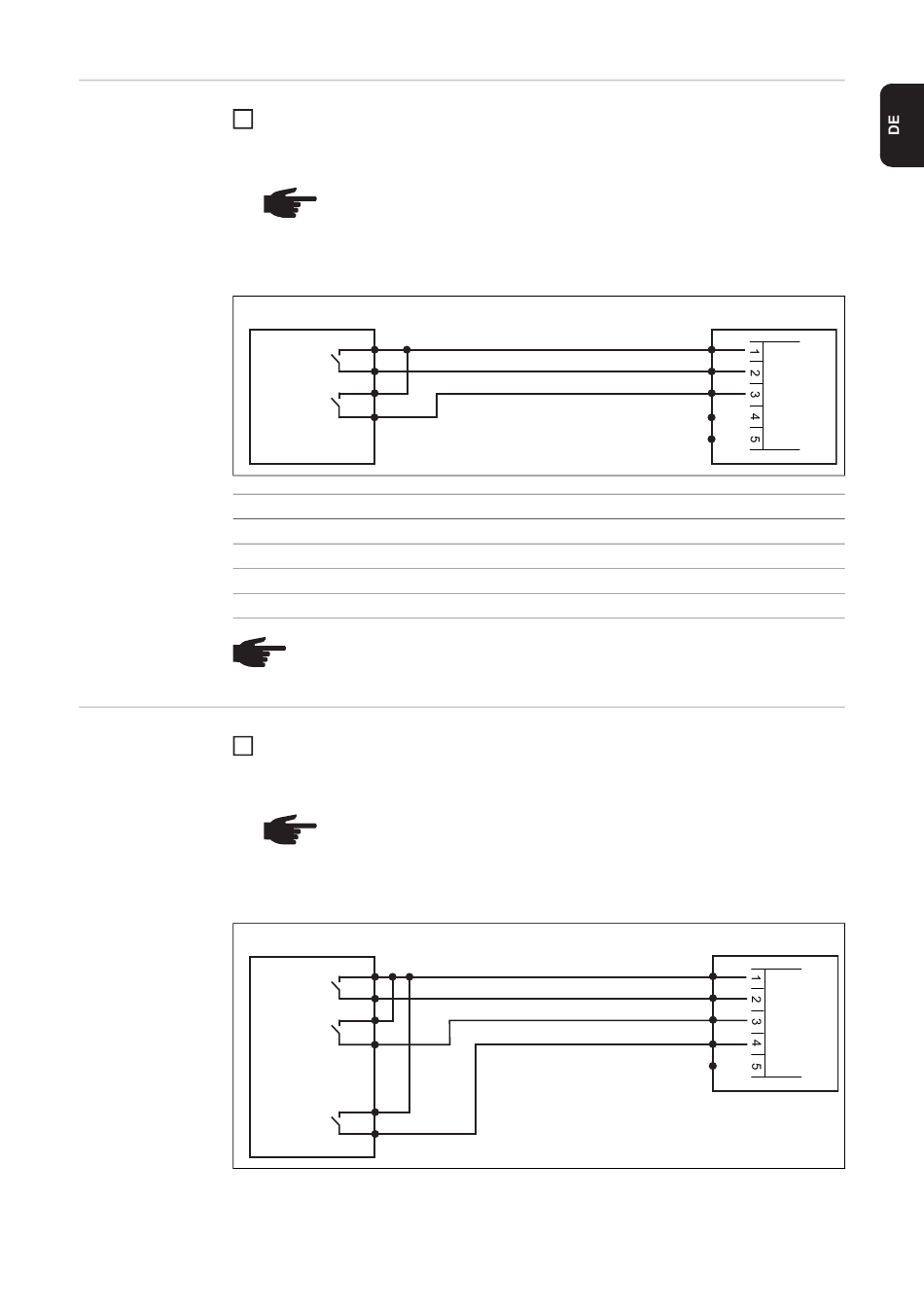

Fronius Power
1
Control Card an
Rundsteuer-Si-
gnalempfänger
mit 2 Relais an-
schließen
Rundsteuer-Signalempfänger
Leistung
100 %
60 %
30 %
0 %
Fronius Power
1
Control Card an
Rundsteuer-Si-
gnalempfänger
mit 3 Relais an-
schließen
Rundsteuer-Signalempfänger
Rundsteuer-Signalempfänger und Stecker der Fronius Power Control Card mittels 3-
poligem Kabel gemäß Anschluss-Schema miteinander verbinden
Anzugsmoment für die Anschlussklemmen: 0,25 Nm
HINWEIS! Die Anschlussklemmen am Stecker für den Rundsteuer-Signal-
empfänger sind für einen maximalen Kabelquerschnitt von 1,5 mm² ausge-
legt.
Für Entfernungen größer 10 m zwischen Fronius Power Control Card und
Rundsteuer-Signalempfänger wird ein geschirmtes Kabel empfohlen.
1
2
geschlossen
geschlossen
HINWEIS! Im 2-Relais-Betrieb gibt es keine Leitungsüberwachung. Unterbro-
chene Leitungen werden nicht als Fehler erkannt und angezeigt.
Rundsteuer-Signalempfänger und Stecker der Fronius Power Control Card mittels 4-
poligem Kabel gemäß Anschluss-Schema miteinander verbinden
Anzugsmoment für die Anschlussklemmen: 0,25 Nm
HINWEIS! Die Anschlussklemmen am Stecker für den Rundsteuer-Signal-
empfänger sind für einen maximalen Kabelquerschnitt von 1,5 mm² ausge-
legt.
Für Entfernungen größer 10 m zwischen Fronius Power Control Card und
Rundsteuer-Signalempfänger wird ein geschirmtes Kabel empfohlen.
60 % 1
30 % 2
0 % 3
Relais 1
offen
offen
Fronius Power Control Card
GND
D1
D2
D3
D4
Relais 2
offen
offen
geschlossen
geschlossen
Fronius Power Control Card
GND
D1
D2
D3
D4
17
