Fronius Power Control Card Bedienungsanleitung Seite 17

Einstellung
4
1)
der tatsächliche Wert ist abhängig von der verfügbaren Einspeiseleistung
Fronius Power Bei einer Vernetzung von mehreren DATCOM-Komponenten im Solar Net muss an jedem
Control Card in freien IN- oder OUT-Anschluss einer DATCOM-Komponente ein Abschluss-Stecker ange-
das Solar Net ein- steckt sein.
binden

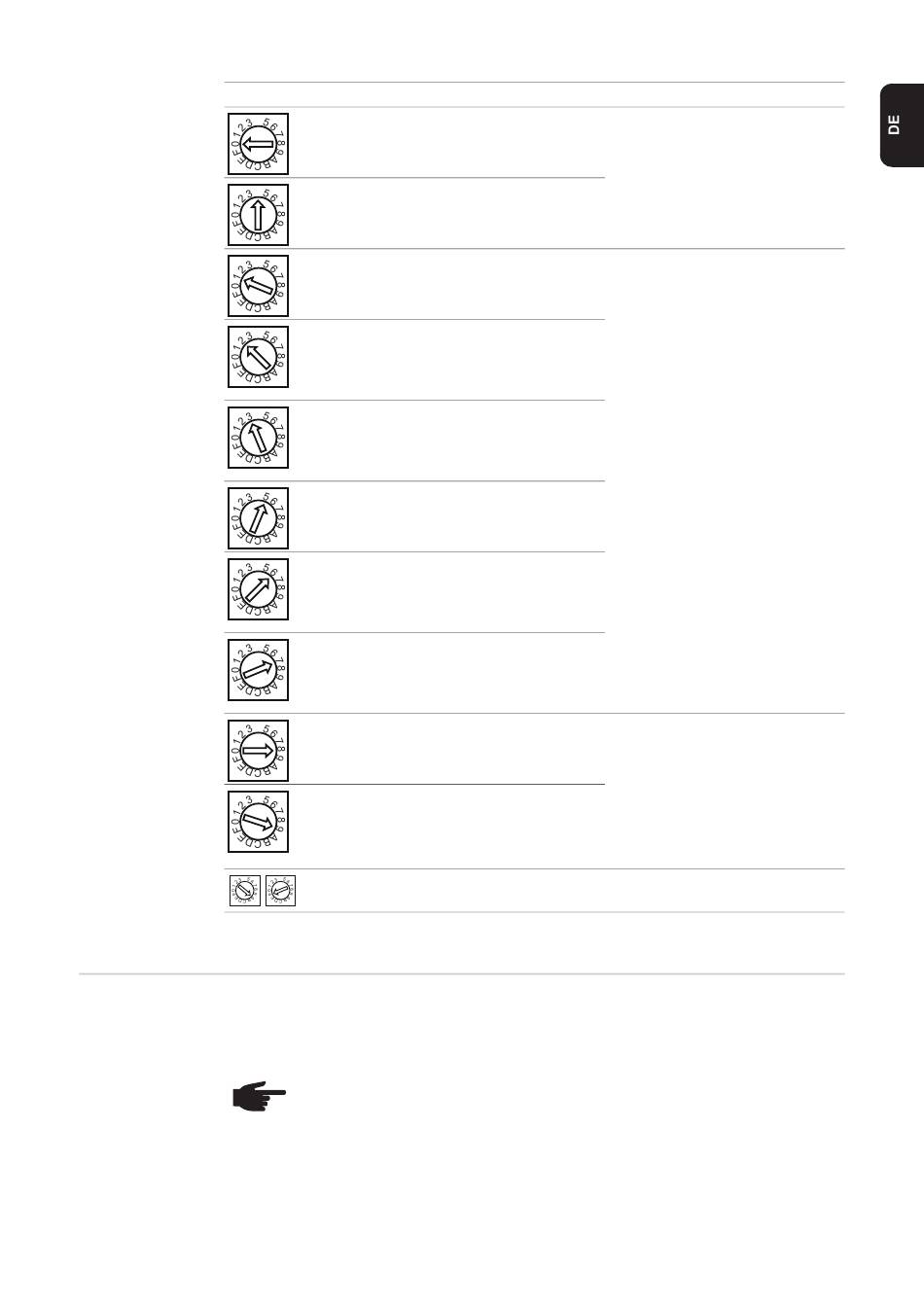

Betriebsart
4
0 Master im Testbetrieb
4
4 Slave im Testbetrieb
4
Master im 4-Relais-Betrieb
1
(Werkseinstellung)
Master im 2-Relais-Betrieb
4
oder
2
Master ohne Rundsteuer-Si-
gnalempfänger
Master im 3-Relais-Betrieb
4
oder
3
Master ohne Rundsteuer-Si-
gnalempfänger
4
5 Slave im 4-Relais-Betrieb
Slave im 2-Relais-Betrieb
4
oder
6
Slave ohne Rundsteuer-Signal-
empfänger
Slave im 3-Relais-Betrieb
4
oder
7
Slave ohne Rundsteuer-Signal-
empfänger
Master für eine Steuereinheit
4
8 gemäß italienischer Norm CEI
0-21
4
Slave für eine Steuereinheit ge-
9 mäß italienischer Norm
CEI 0-21
reserviert für weitere Betriebsarten
4
A - F
Derzeit keine gültigen Einstellungen.
HINWEIS! Bedienungsanleitung des Wechselrichters und Bedienungsanleitung
'Fronius DATCOM Detail' beachten!
Unabhängig von einem Rund-
steuer-Signalempfänger werden
1)
bis zu 10 % der maximal mög-
lichen Ausgangsleistung einge-
speist.
Je nach Vorgabe seitens des
Rundsteuer-Signalempfängers
werden bis zu 100 %, 60 %, 30 %
1)
oder 0 % der maximal mög-
lichen Ausgangsleistung einge-
speist.
Je nach Vorgabe seitens der
Steuereinheit
- werden innere und äußere
Frequenzgrenzen aktiviert
oder deaktiviert,
- wird der Wechselrichter in
den Standby-Betrieb versetzt
(keine Netzeinspeisung)
15
