Fronius Power Control Card Bedienungsanleitung Seite 18

Nach dem Anstecken der Datenkommunikations-Kabel und bei ausreichender Stromver-
sorgung durch das Solar Net muss die LED Power grün leuchten.
Fronius Power
1
Control Card an
Rundsteuer-Si-
gnalempfänger
mit 4 Relais an-
schließen

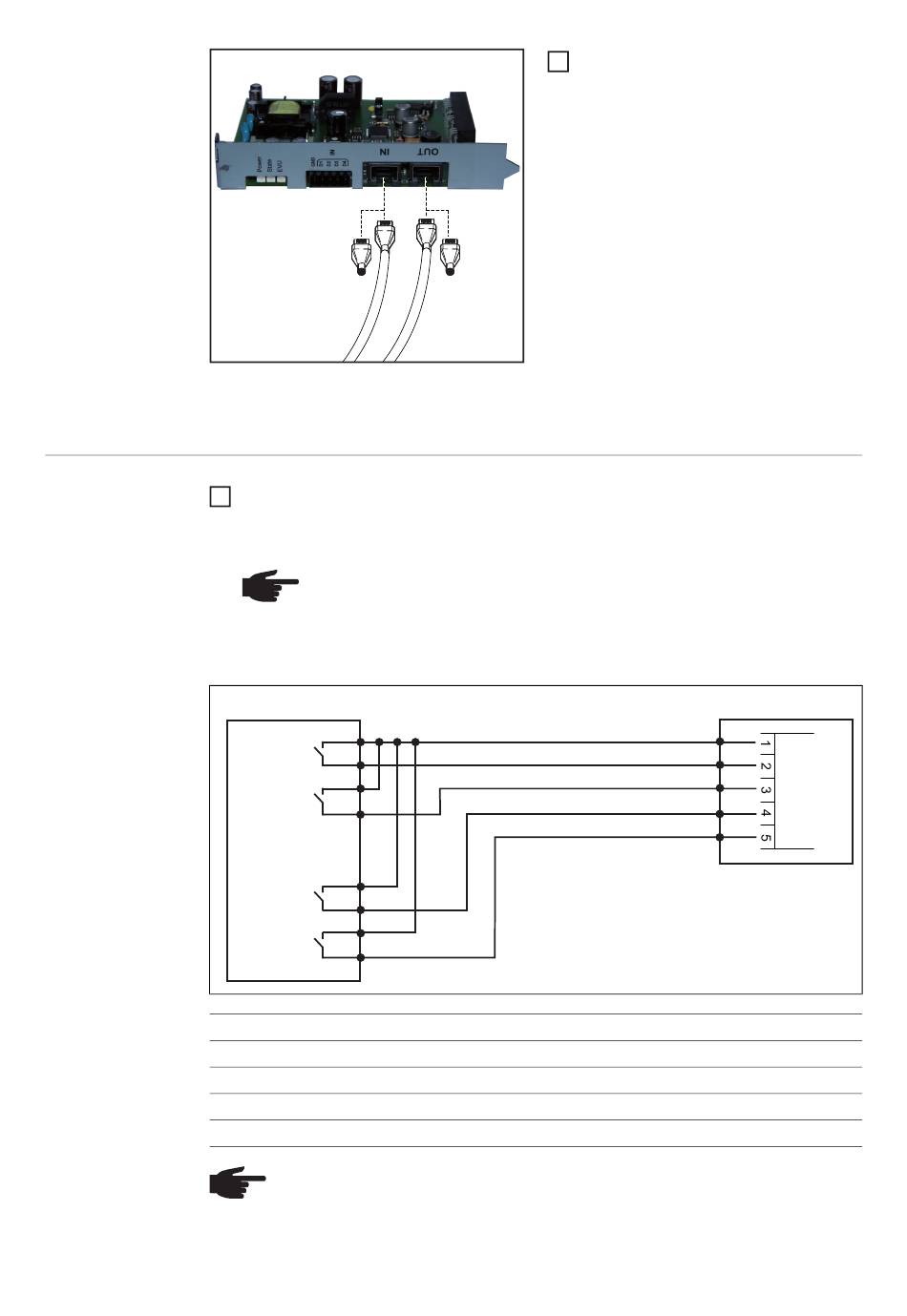

Rundsteuer-Signalempfänger
Leistung
100 %
16
Rundsteuer-Signalempfänger und Stecker der Fronius Power Control Card mittels 5-
poligem Kabel gemäß Anschluss-Schema miteinander verbinden
Anzugsmoment für die Anschlussklemmen: 0,25 Nm
HINWEIS! Die Anschlussklemmen am Stecker für den Rundsteuer-Signal-
empfänger sind für einen maximalen Kabelquerschnitt von 1,5 mm² ausge-
legt.
Für Entfernungen größer 10 m zwischen Fronius Power Control Card und
Rundsteuer-Signalempfänger wird ein geschirmtes Kabel empfohlen.
100 % 1
60 % 2
30 % 3
0 %
4
Relais 1
geschlossen
60 % offen
30 % offen
0 % offen
HINWEIS! Wenn kein Rundsteuer-Empfänger angeschlossen ist, sind alle Ein-
gänge offen und es wird eine Fehlermeldung ausgegeben. Es erfolgt keine Leis-
tungsreduktion.
Datenkommunikations-Kabel an den
1
Anschlüssen Solar Net IN und Solar
Net OUT anstecken
- wenn die Fronius Power Control
Card die erste DATCOM Kompo-
nente im Solar Net ist,
einen Abschluss-Stecker am An-
schluss Solar Net IN anstecken
- wenn die Fronius Power Control
Card die letzte DATCOM Kompo-
nente im Solar Net ist,
einen Abschluss-Stecker am An-
schluss Solar Net OUT anstecken
Relais 2 Relais 3
offen offen
geschlossen offen
offen geschlossen
offen offen
Fronius Power Control Card
GND
D1
D2
D3
D4
Relais 4
offen
offen
offen
geschlossen
