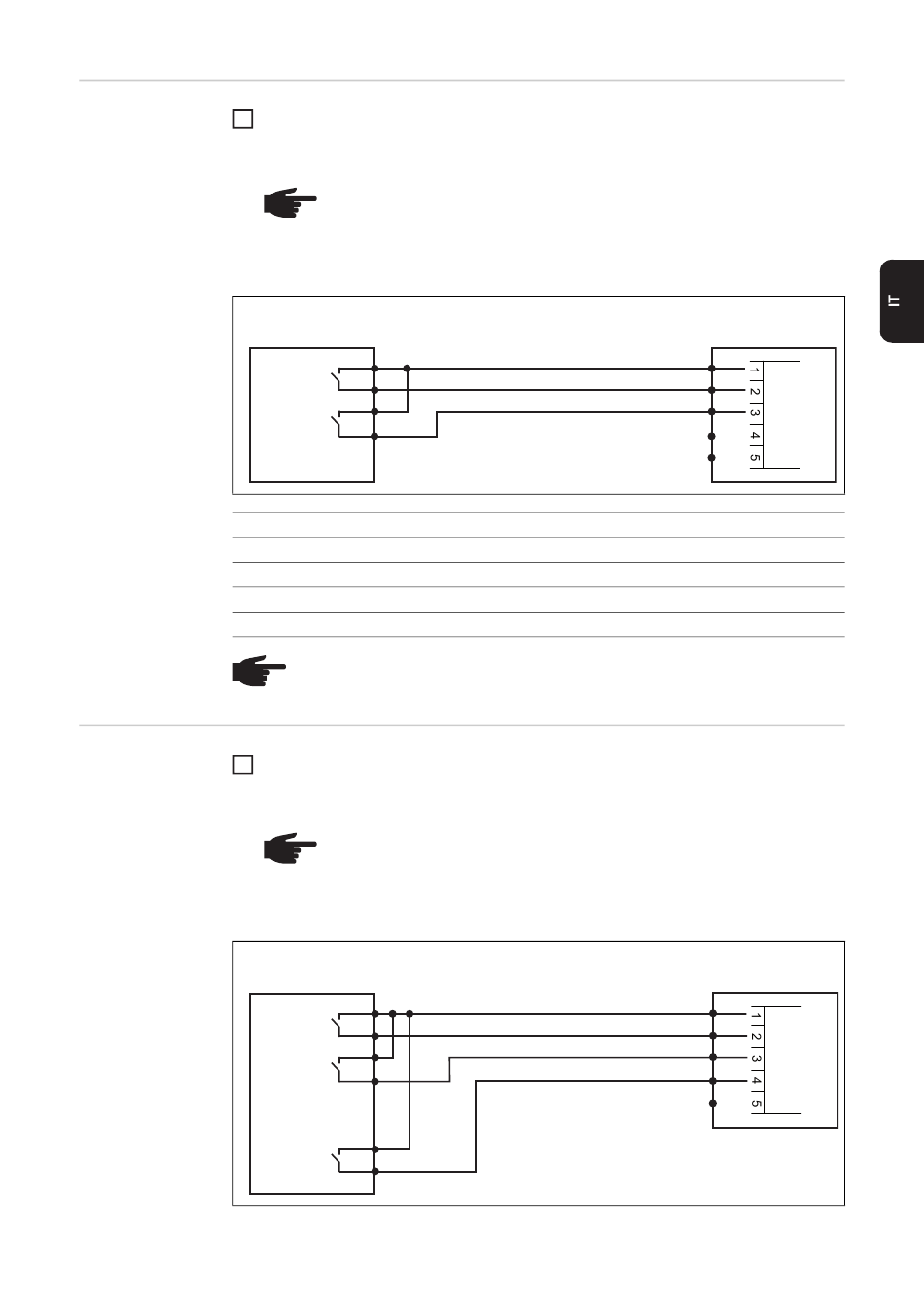

Collegamento di
1
Fronius Power
Control Card al ri-
cevitore di segna-
li di comando
centralizzati con 2
relè
Ricevitore di segnali di comando centraliz-
zati
Potenza
100%
60%
30%
0%
Collegamento di
1
Fronius Power
Control Card al ri-
cevitore di segna-
li di comando
centralizzati con 3
relè
Ricevitore di segnali di comando centraliz-
zati
Collegare tra loro il ricevitore di segnali di comando centralizzati e il connettore della
Fronius Power Control Card con cavi a 3 poli secondo lo schema dei collegamenti.
Coppia di serraggio dei morsetti: 0,25 Nm.
AVVERTENZA! I morsetti sul connettore del ricevitore di segnali di comando
centralizzati sono progettati per cavi con sezione massima di 1,5 mm².
Se la Fronius Power Control Card e il ricevitore di segnali di comando cen-
tralizzati distano più di 10 m tra loro, si consiglia di utilizzare un cavo scher-
mato.
1
2
AVVERTENZA! Nel funzionamento con 2 relè non vi è alcun monitoraggio delle
linee. Le linee interrotte non vengono identificate né segnalate come errore.
Collegare tra loro il ricevitore di segnali di comando centralizzati e il connettore della
Fronius Power Control Card con cavi a 4 poli secondo lo schema dei collegamenti.
Coppia di serraggio dei morsetti: 0,25 Nm.
AVVERTENZA! I morsetti sul connettore del ricevitore di segnali di comando
centralizzati sono progettati per cavi con sezione massima di 1,5 mm².
Se la Fronius Power Control Card e il ricevitore di segnali di comando cen-
tralizzati distano più di 10 m tra loro, si consiglia di utilizzare un cavo scher-
mato.
60 %
1
30 %
2
0 % 3
Relè 1
aperto
chiuso
aperto
chiuso
Fronius Power Control Card
GND
D1
D2
D3
D4
Relè 2
aperto
aperto
chiuso
chiuso
Fronius Power Control Card
GND
D1
D2
D3
D4
