Impostazione
4
1)
Il valore effettivo dipende dalla potenza di alimentazione disponibile.
Integrazione della In caso di connessione in rete di più componenti Fronius DATCOM all'interno della Fronius
Fronius Power Solar Net, ad ogni porta IN o OUT libera di un componente Fronius DATCOM occorre col-
Control Card nel- legare una spina di chiusura.
la Fronius Solar
Net

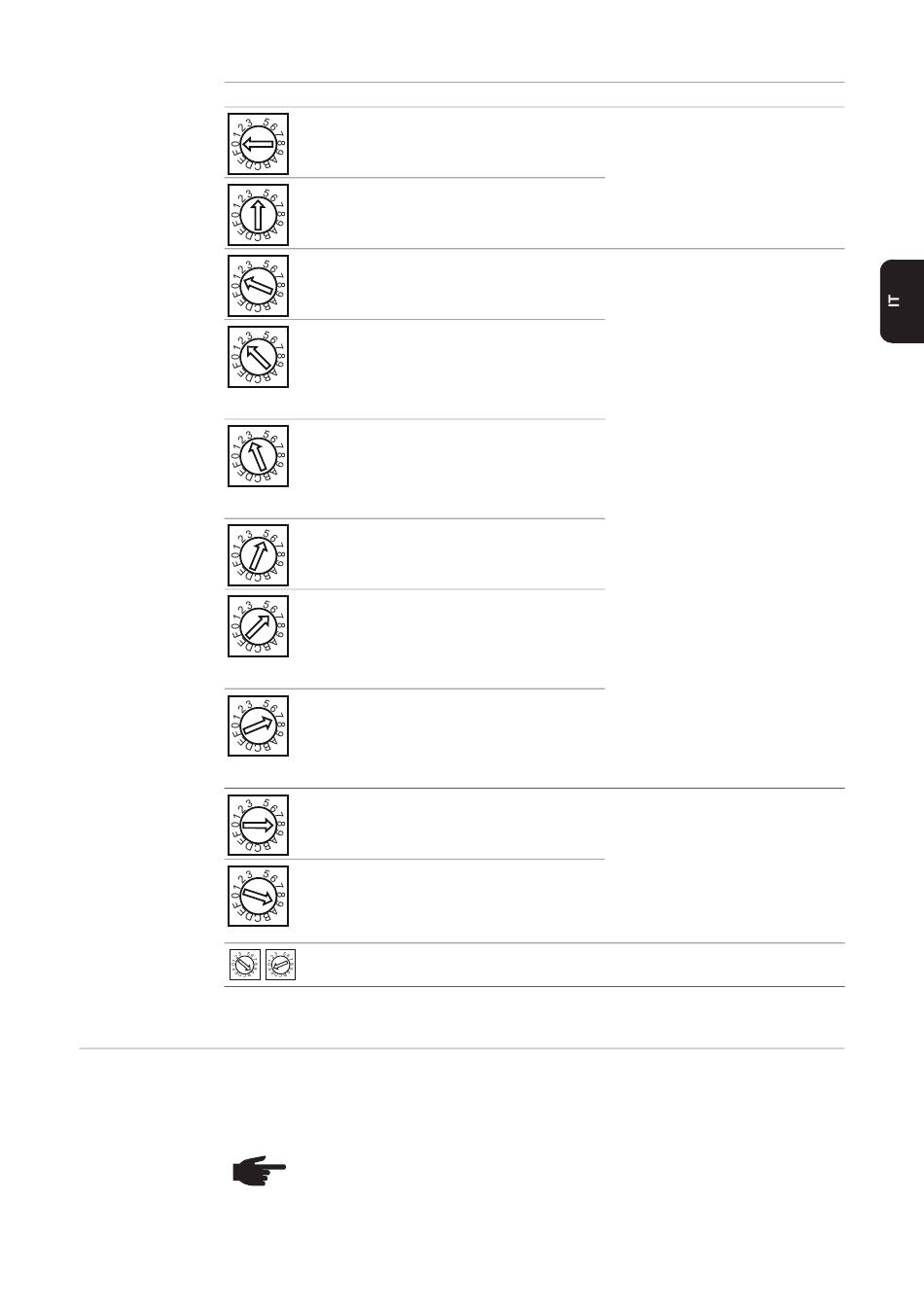

Modalità di funzionamento
4
0 Master in modalità di prova
4
4 Slave in modalità di prova
4
Master con funzionamento con
1
4 relè (regolazione di fabbrica)
Master con funzionamento con
4
2 relè
2 o
Master senza ricevitore di se-
gnali di comando centralizzati
Master con funzionamento con
4
3 relè
3 o
Master senza ricevitore di se-
gnali di comando centralizzati
4
Slave con funzionamento con 4
5
relè
Slave con funzionamento con 2
4
relè
6 o
Slave senza ricevitore di segna-
li di comando centralizzati
Slave con funzionamento con 3
4
relè
7 o
Slave senza ricevitore di segna-
li di comando centralizzati
Master per unità di comando
4
8 secondo la norma italiana CEI
0-21
4
Slave per unità di comando se-
9 condo la norma italiana
CEI 0-21
Riservate per altre modalità di funzionamento.
4
A - F
Attualmente nessuna impostazione valida.
AVVERTENZA! Attenersi a quanto riportato nelle istruzioni per l'uso dell'inverter
e nelle istruzioni per l'uso "Fronius DATCOM Detail"!
Indipendentemente da un ricevi-
tore di segnali di comando centra-
lizzati viene alimentato fino al
1)
10% della potenza di uscita
massima possibile.
A seconda della preimpostazione
da parte del ricevitore di segnali di
comando centralizzati viene ali-
mentato fino al 100%, 60%, 30%
1)
o 0% della potenza di uscita
massima possibile.
A seconda della preimpostazione
da parte dell'unità di comando
- vengono attivati o disattivati i
limiti di frequenza interni ed
esterni
- l'inverter viene messo in mo-
dalità di standby (nessuna
alimentazione di rete).
